Manuale uso e manutenzione CSW 1200 B - CSW 1200 G (istruzioni originali)
pag. 17
u CONTAORE:
Part. 9 Strumento che visualizza il numero delle ore di lavoro eettuate dalla macchina.

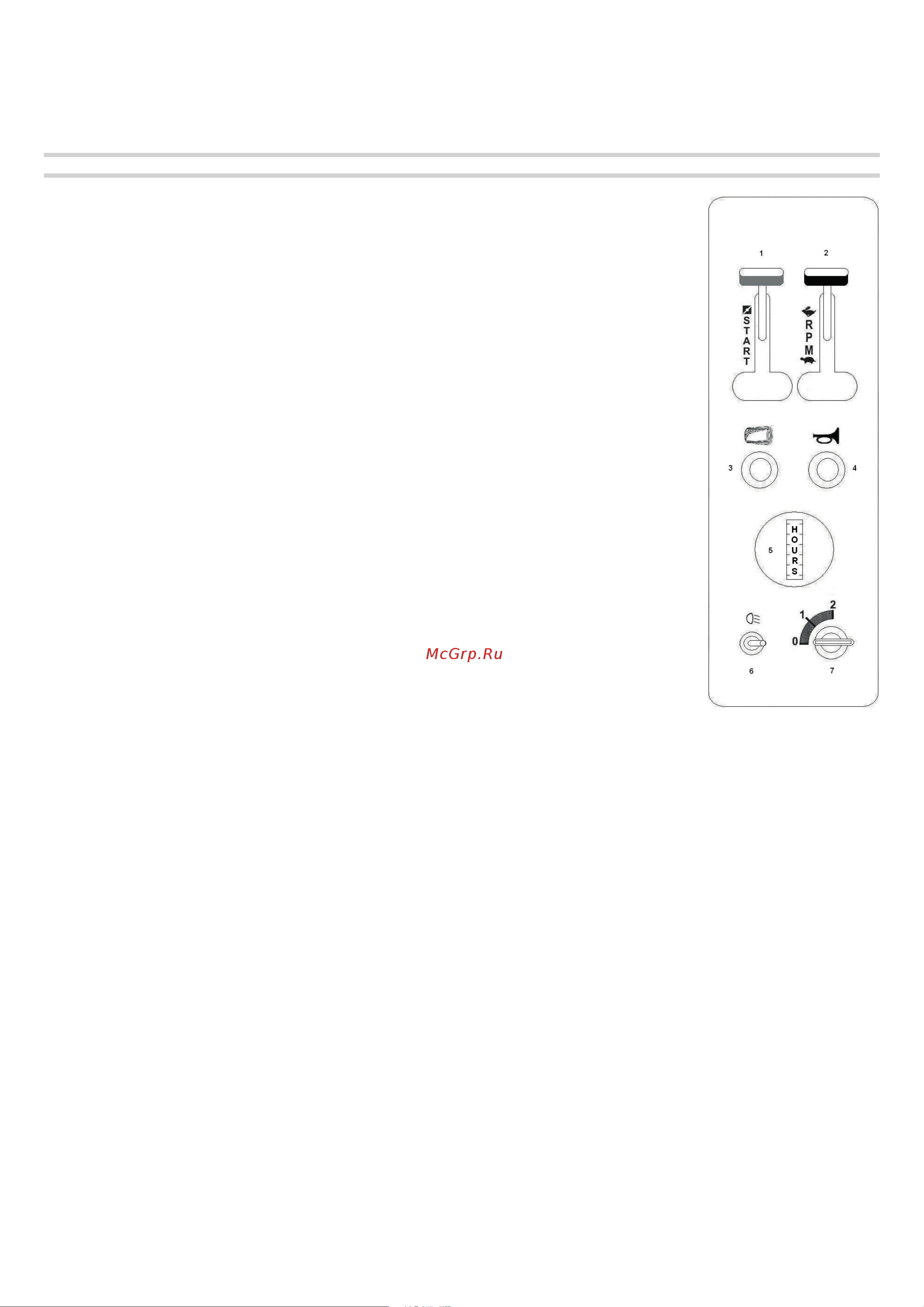

DOTAZIONE QUADRO COMANDI CSW 1200 G
1) Leva Start
2) Leva Acceleratore
3) Pulsante scuotimento ltri
4) Pulsante avvisatore acustico
5) Contaore
6) Interruttore luce lavoro (optional)
7) Chiave avviamento
u LEVA “START”:
Part. 1 Serve per la messa in moto “a freddo” della macchina. Va posizionata in
avanti; una volta avviato il motore, riposizionarla lentamente in dietro.
u LEVA ACCELERATORE:
Part. 2 La leva acceleratore regola il numero di giri del motore.
u PULSANTE SCUOTIMENTO FILTRI:
Part. 3 Serve per vibrare (pulire) elettricamente i ltri aspirazione, per mezzo di
un motovibratore Part. 2 Fig. 5; deve essere premuto almeno 6/7 volte per una
durata di 8/10 secondi ciascuna (operazione da eseguirsi prima di iniziare il lavoro,
prima di vuotare il cassetto di raccolta e a motore spento; se si volesse eettuare
questa operazione a motore acceso, occorre portare il numero dei giri del motore
al minimo e chiudere l’aspirazione tirando il pomello Part. 1 Fig. 6.
u PULSANTE AVVISATORE ACUSTICO:
Part. 4 Premendo questo pulsante si attiva l’avvisatore acustico (Claxon).
u CONTAORE:
Part. 5 Strumento che visualizza il numero delle ore di lavoro eettuate dalla mac-
china.
u INTERRUTTORE LUCE LAVORO (optional):
Part. 6 Serve per accendere la luce lavoro orientabile.
u CHIAVE AVVIAMENTO:
Part. 7 Serve per avviare e fermare il motore della macchina che aziona tutti i movimenti e le rotazioni.
CSW 1200 G
Fig. 10
