Руководство по эксплуатации и техобслуживанию CSW 1200 B - CSW 1200 G
(перевод оригинальных инструкций)
стр. 61
ГЛАВА 8 – ОПИСАНИЕ МАШИНЫ
u ПРЕДОХРАНИТЕЛЬНЫЕ ЗАЩИТЫ:

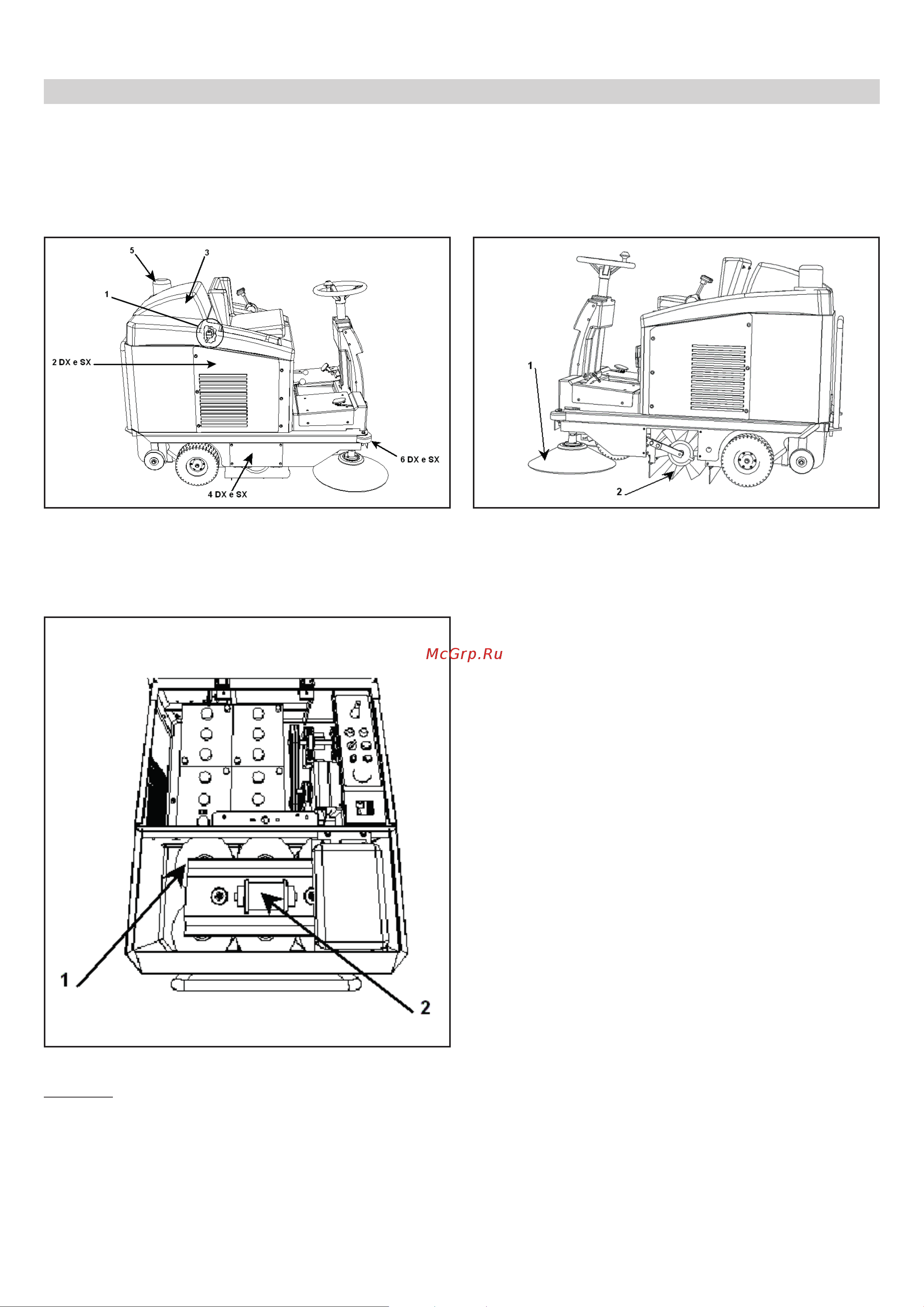

Как показано на рис. 3, можно увидеть предохранительные защиты, которые должны быть правильно
установлены и в хорошем состоянии. Невозможно использовать машину с отсутствующей или повре-
жденной одной или несколькими защитами.
Описание защит приводится ниже:
1) Предохранительный выключатель оператора
на рабочем месте
2) Верхняя правая и левая боковины
3) Главный капот
u БОКОВАЯ ЩЕТКА:
Боковая щетка, дет. 1, рис. 4, служит в качестве
направляющей для пыли и мусора и предназна-
чена исключительно для очистки краев, углов,
профилей. После очистки этих частей ее необхо-
димо отключить (поднять), чтобы не поднимать
лишней пыли и потому что эффект чистоты от
боковой щетки меньше, чем эффект чистоты от
центральной щетки.
Факультативно имеется также боковая щетка с
левой стороны.
u ЦЕНТРАЛЬНАЯ ЩЕТКА:
Центральная щетка, дет. 2, рис. 4, является глав-
ным органом машины, она обеспечивает загрузку
пыли и мусора в накопительный ящик. Щетка
доступна с различной степенью жесткости и типа
ворса в зависимости от собираемого материала
или от напольного покрытия. Щетка регулируется
по высоте по мере износа (Ú см. главу 13)
ВАЖНО! Не собирать веревки, проволоку, металлическую ленту для упаковки, палки и проч. дли-
ной более 25 см, поскольку они могут намотаться на центральную и боковую щетки и повредить их.
u ФИЛЬТРУЮЩАЯ СИСТЕМА:
В процессе работы фильтрующая система препятствует машине поднимать пыль в окружающую среду
благодаря напору патронных фильтров, дет. 1, рис. 5. Фильтрующую систему можно отключить, если
потянуть за круглую рукоятку, дет. 1, показанную на рис. 6.
4) Защитный лист правой и левой щетки
5) Мигающая вспышка
6) Переднее угловое колесо
Рис. 3
Рис. 5
Рис. 4
