Instructions and operating manual sweeper CSW 1200 B - CSW 1200 G (translated from original instructions)
pag. 43
CHAPTER 11 - STARTING AND STOPPING
BEFORE PROCEEDING MAKE SURE YOU HAVE READ ALL PREVIOUS CHAPTERS.
CSW 1200 G
BEFORE STARTING THE SWEEPER MOTOR READ THE ATTACHED MOTOR MANUAL.
u STARTING:
1. Disconnect the brake Part. 4 Fig. 9.
2. Put the lever “START” in position “Switch o” Part. 1 of the switchboard
3. Move the acceleration lever Part. 2 of switchboard in position “MAX” (represented by a hare).
4. Turn the key Part. 7 of switchboard in position 1 and then in position AV
5. As soon as the engine starts bring the Start lever back, slowly, and regulate the number of rotations
(“RPM”) ; it’s better to warm up the engine for some minutes at slow running before starting.
IMPORTANT: For warm starting of the engine use the same procedure
u STOPPING:
6. Turn anticlockwise the key Part. 7 of switchboard.
CSW 1200 B
u START UP:
• Turn the key Part. 6 of switchboard clockwise.
• Turn the switch Part. 5 of switchboard to start the engine, the rotation of brushes and to activate suction.
The machine is in working position with the central brush lowered and suction engaged.
u FORWARD MOVEMENT:
• Position the switch Part. 1 of switchboard forwards and press the forward pedal with the foot Part. 6
Fig. 2.
FOR MODELS WITH BATTERIES
1. Check the level of the battery solution and if necessary
top up with distilled water.

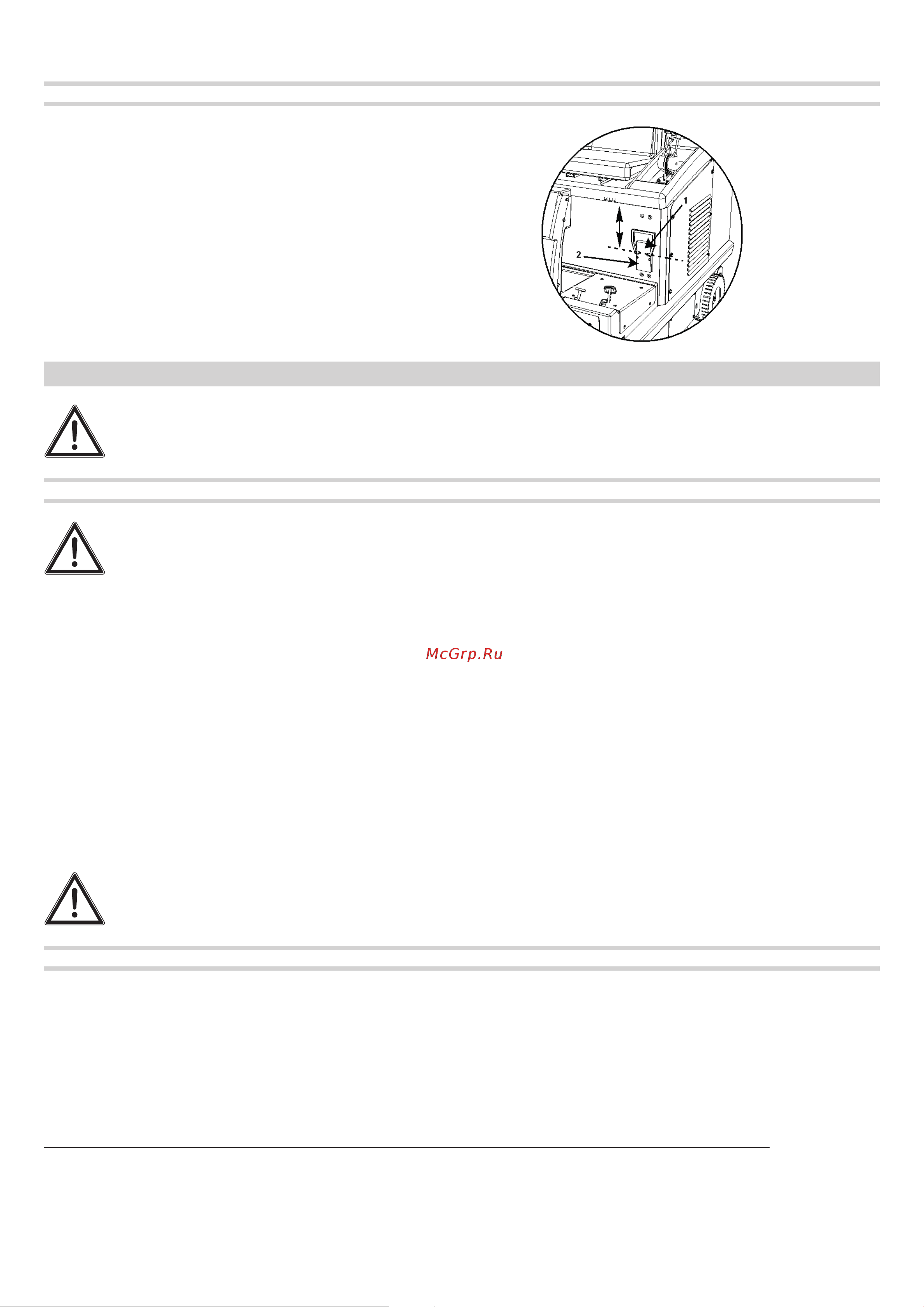

2. Make sure the connector Part. 1 Fig. 13 is well inserted
in the socket Part. 2 Fig. 13.
IF THE ENGINE DOESN’T START AT FIRST TRY, REPEAT THE SEQUENCE AT TIME BREAKS OF
10/15 SECS. DON’T PERSIST IN STARTINGS FOR MORE THAN 5/6 SECS.
IMPORTANTE: To start the machine, rst of all sit in the driver’s seat. If the operator is not sat, or if he/
she stands up during start up, the machine will stop.
Fig. 13/B
