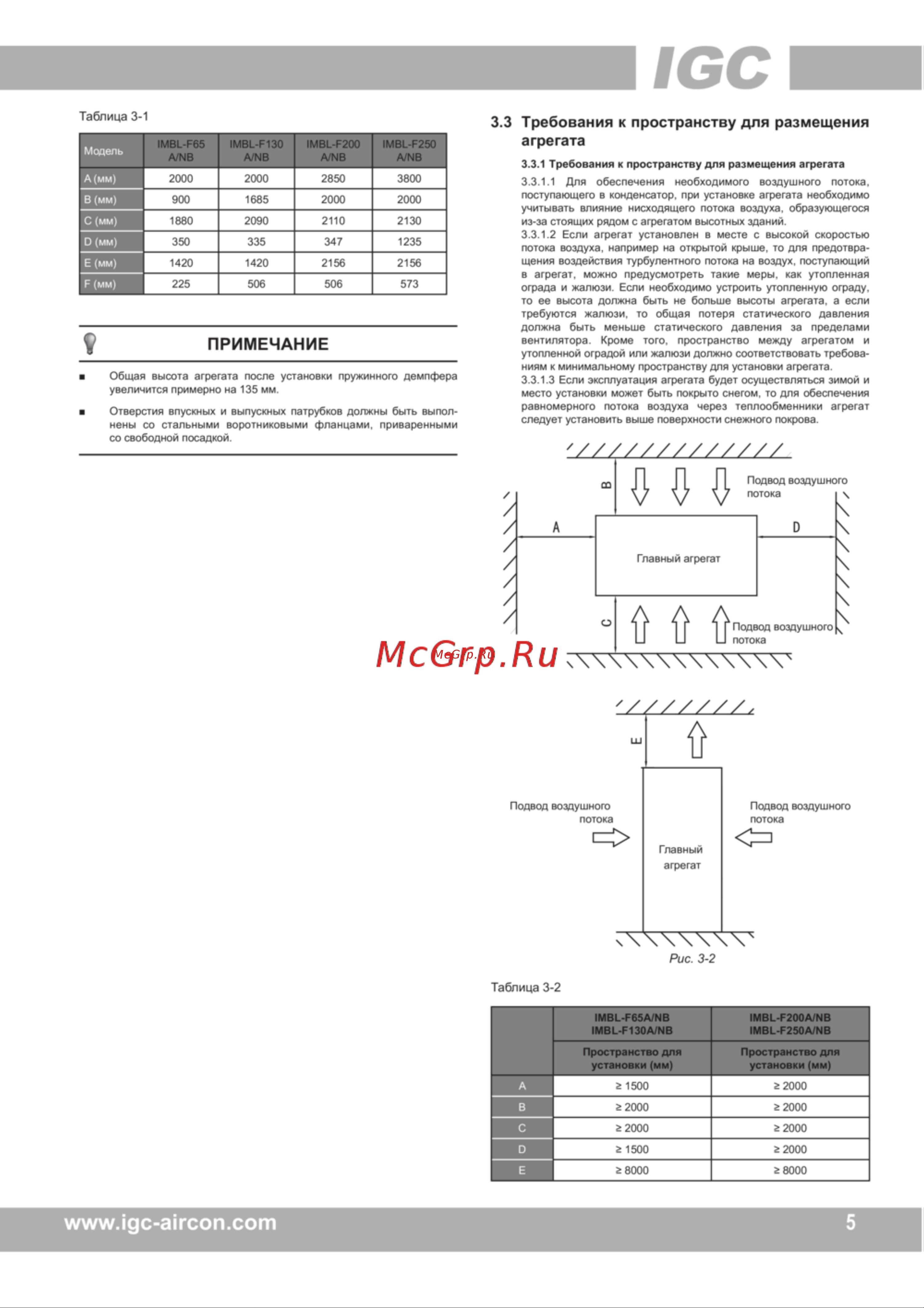

юс Таблица 3 1 3 3 Требования к пространству для размещения агрегата 3 3 1 Требования к пространству для размещения агрегата V ПРИМЕЧАНИЕ Общая высота агрегата после установки увеличится примерно на 135 мм пружинного демпфера Отверстия впускных и выпускных патрубков должны быть выпол нены со стальными воротниковыми фланцами приваренными со свободной посадкой www igc aircon com 3 3 1 1 Для обеспечения необходимого воздушного потока поступающего в конденсатор при установке агрегата необходимо учитывать влияние нисходящего потока воздуха образующегося из за стоящих рядом с агрегатом высотных зданий 3 3 1 2 Если агрегат установлен в месте с высокой скоростью потока воздуха например на открытой крыше то для предотвра щения воздействия турбулентного потока на воздух поступающий в агрегат можно предусмотреть такие меры как утопленная ограда и жалюзи Если необходимо устроить утопленную ограду то ее высота должна быть не больше высоты агрегата а если требуются жалюзи то общая потеря статического давления должна быть меньше статического давления за пределами вентилятора Кроме того пространство между агрегатом и утопленной оградой или жалюзи должно соответствовать требова ниям к минимальному пространству для установки агрегата 3 3 1 3 Если эксплуатация агрегата будет осуществляться зимой и место установки может быть покрыто снегом то для обеспечения равномерного потока воздуха через теплообменники агрегат следует установить выше поверхности снежного покрова 1МВЬ Е65А МВ 1МВЬР130А МВ 1МВЬ Е200А МВ IMBL F250A NB Пространство для установки мм Пространство для установки мм А 1500 2 2000 В г 2000 2 2000 __С__ 2 2000 2 2000 0 2 1500 2 2000 Е 2 8000 2 8000 5
