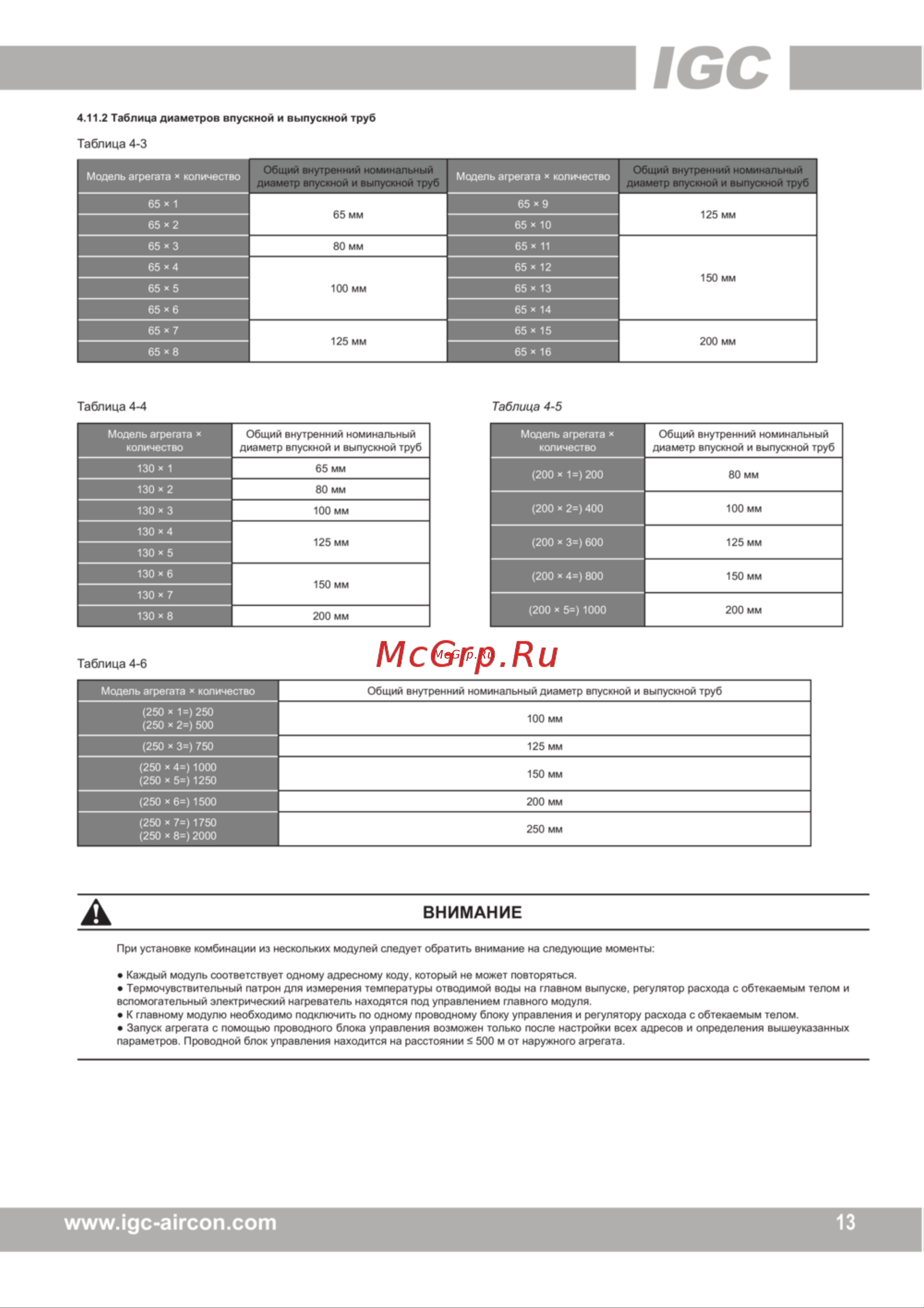

4 11 2 Таблица диаметров впускной и выпускной труб Таблица 4 3 Общий внутренний номинальный диаметр впускной и выпускной труб Модель агрегата количество Модель агрегата х количество 65 х 1 Общий внутренний номинальный диаметр впускной и выпускной труб 65x9 65 мм 125 мм 65 2 65 х Ю 65x3 65 х 11 80 мм 65x4 65 х 12 150 мм 65x5 100 мм 65 х 13 65 14 65x6 65 х 15 65x7 125 мм 65 х 16 65x8 Таблица 4 4 200 мм Таблица 4 5 Модель агрегата х количество Общий внутренний номинальный диаметр впускной и выпускной труб Модель агрегата х количество Общий внутренний номинальный диаметр впускной и выпускной труб 130 х 1 65 мм 130x2 80 мм 200х1 200 80 мм 130x3 100 мм 200 х 2 400 100 мм 125 мм 200 х 3 600 125 мм 200 х 4 800 150 мм 200 х 5 1000 200 мм 130x4 130 х 5 130x6 150 мм 130 х 7 130x8 Таблица 4 6 200 мм McGrp Ru Модель агрегата х количество Общий внутренний номинальный диаметр впускной и выпускной труб 250 х 1 250 250 х 2 500 100 мм 250 х 3 750 125 мм 250 х4 1000 250 x 5 1250 150 мм 250 х6 1500 200 мм 250 x 7 1750 250 х 8 2000 250 мм ВНИМАНИЕ При установке комбинации из нескольких модулей следует обратить внимание на следующие моменты Каждый модуль соответствует одному адресному коду который не может повторяться Термочувствительный патрон для измерения температуры отводимой воды на главном выпуске регулятор расхода с обтекаемым телом и вспомогательный электрический нагреватель находятся под управлением главного модуля К главному модулю необходимо подключить по одному проводному блоку управления и регулятору расхода с обтекаемым телом Запуск агрегата с помощью проводного блока управления возможен только после настройки всех адресов и определения вышеуказанных параметров Проводной блок управления находится на расстоянии 2 500 м от наружного агрегата www igc aircon com 13
