IGC IMC-F25A/NB [23/48] Анв

Содержание

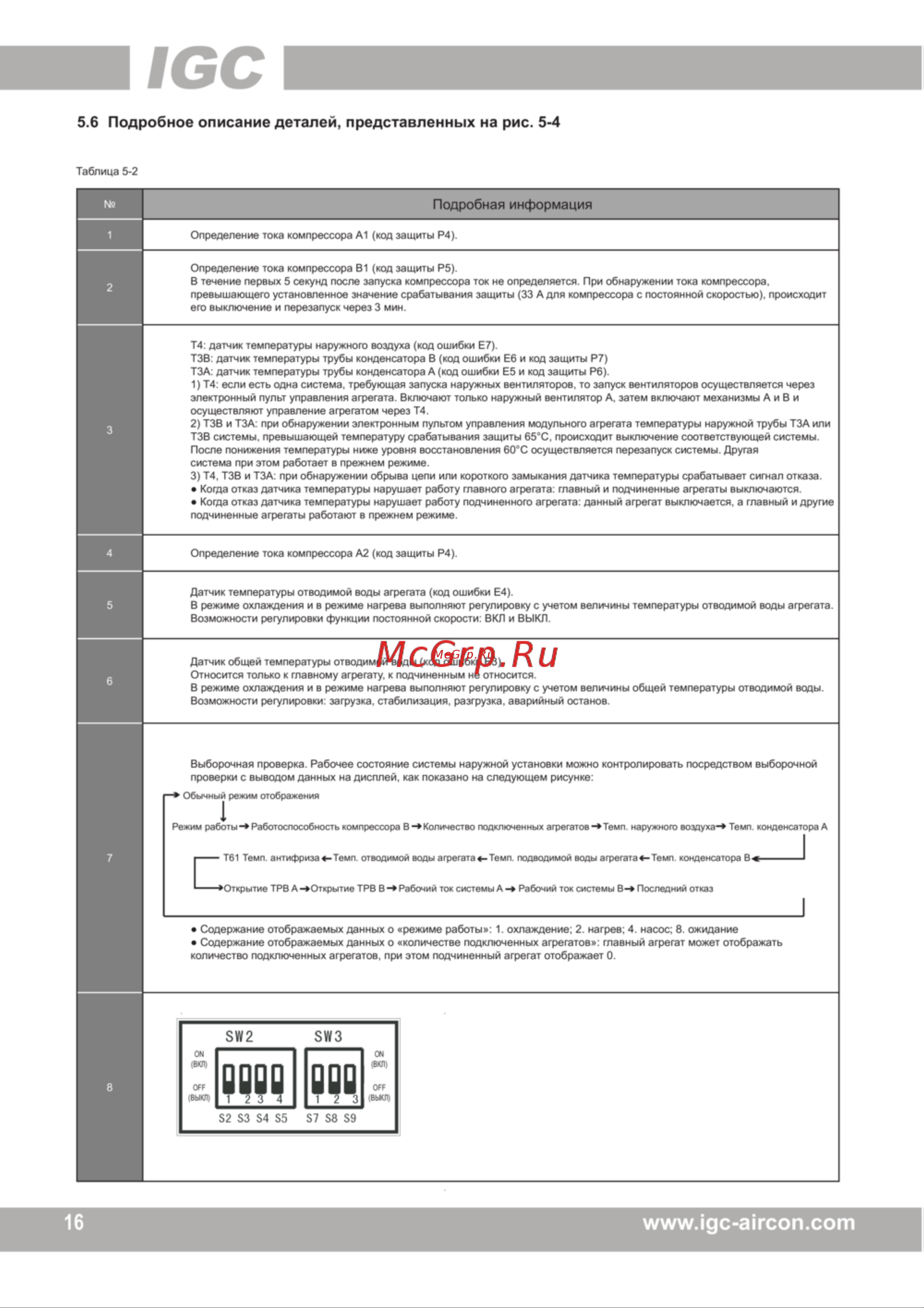

юс 5 6 Подробное описание деталей представленных на рис 5 4 Таблица 5 2 Подробная информация 1 Определение тока компрессора А1 код защиты Р4 2 Определение тока компрессора В1 код защиты Р5 В течение первых 5 секунд после запуска компрессора ток не определяется При обнаружении тока компрессора превышающего установленное значение срабатывания защиты 33 А для компрессора с постоянной скоростью происходит его выключение и перезапуск через 3 мин 3 Т4 датчик температуры наружного воздуха код ошибки Е7 ТЗВ датчик температуры трубы конденсатора В код ошибки Е6 и код защиты Р7 ТЗА датчик температуры трубы конденсатора А код ошибки Е5 и код защиты Р6 1 Т4 если есть одна система требующая запуска наружных вентиляторов то запуск вентиляторов осуществляется через электронный пульт управления агрегата Включают только наружный вентилятор А затем включают механизмы А и В и осуществляют управление агрегатом через Т4 2 ТЗВ и ТЗА при обнаружении эпектронным пультом управления модульного агрегата температуры наружной трубы ТЗА или ТЗВ системы превышающей температуру срабатывания защиты 65 С происходит выключение соответствующей системы После понижения температуры ниже уровня восстановления 60 С осуществляется перезапуск системы Другая система при этом работает в прежнем режиме 3 Т4 ТЗВ и ТЗА при обнаружении обрыва цепи или короткого замыкания датчика температуры срабатывает сигнал отказа Когда отказ датчика температуры нарушает работу главного агрегата главный и подчиненные агрегаты выключаются Когда отказ датчика температуры нарушает работу подчиненного агрегата данный агрегат выключается а главный и другие подчиненные агрегаты работают в прежнем режиме Определение тока компрессора А2 код защиты Р4 5 Датчик температуры отводимой воды агрегата код ошибки Е4 В режиме охлаждения и в режиме нагрева выполняют регулировку с учетом величины температуры отводимой воды агрегата Возможности регулировки функции постоянной скорости ВКЛ и ВЫКЛ 6 Датчик общей температуры отводим дС 0 Ь Гк1Э С Относится только к главному агрегату к подчиненным не относится В режиме охлаждения и в режиме нагрева выполняют регулировку с учетом величины общей температуры отводимой воды Возможности регулировки загрузка стабилизация разгрузка аварийный останов Выборочная проверка Рабочее состояние системы наружной установки можно контролировать посредством выборочной проверки с выводом данных на дисплей как показано на следующем рисунке Обычный режим отображения Режим работы Работоспособность компрессора В Количество подключенных агрегатов Темп наружного воздуха Темп конденсатора А Т61 Темп антифриза Темп отводимой воды агрегата Темп подводимой воды агрегата Темп конденсатора В Открытие ТРВ А Открытие ТРВ В Рабочий ток системы А Рабочий ток системы В Последний отказ Содержание отображаемых данных о режиме работы 1 охлаждение 2 нагрев 4 насос 8 ожидание Содержание отображаемых данных о количестве подключенных агрегатов главный агрегат может отображать количество подключенных агрегатов при этом подчиненный агрегат отображает 0 SW2 0 ВКЛ 8 ОГГ ВЫКП анв вввч Ж ВКЛ 3 82 83 84 85 16 SWЗ 0 я ВЬКЛ 87 88 89 www igc aircon com
