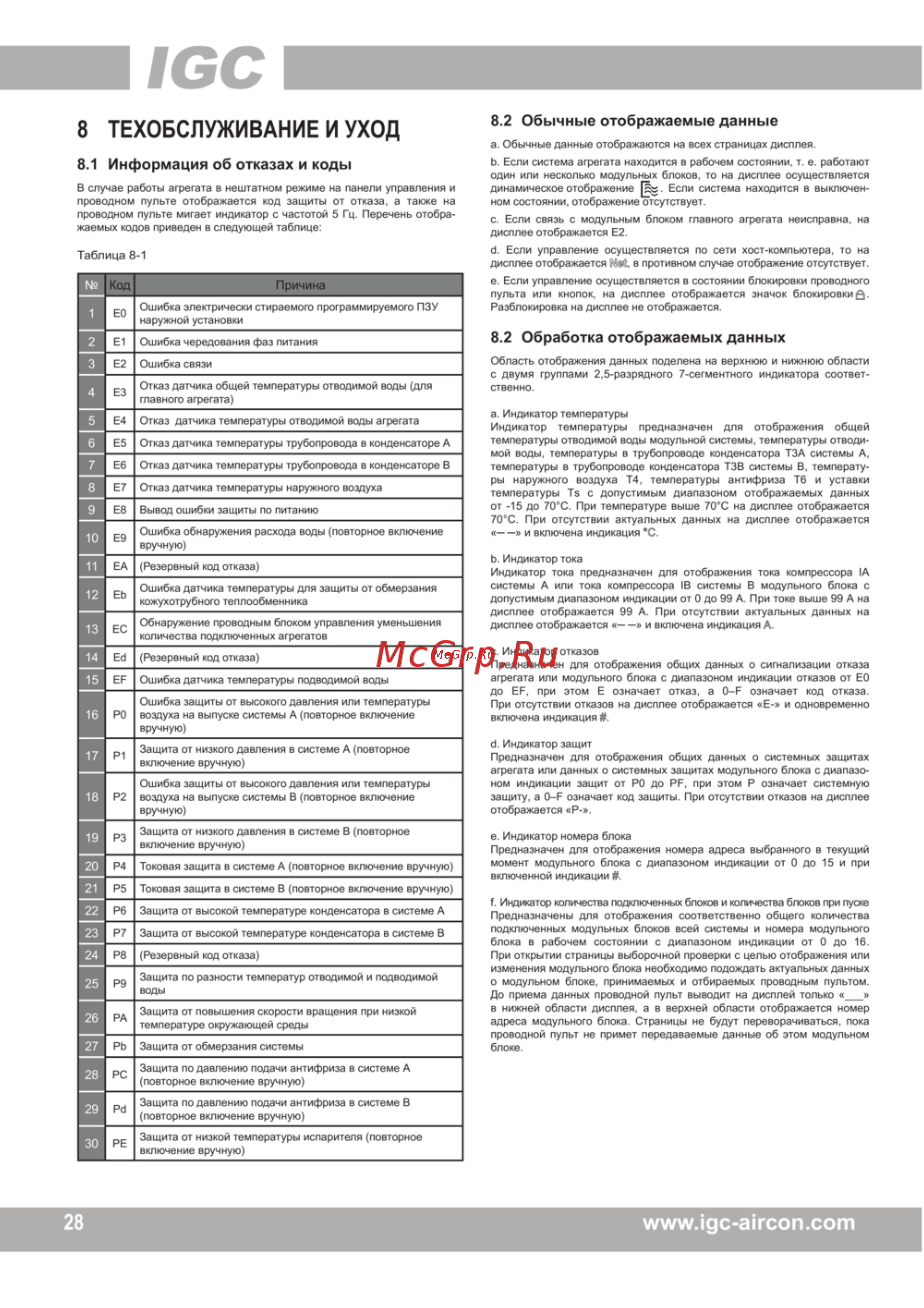

8 2 Обычные отображаемые данные 8 ТЕХОБСЛУЖИВАНИЕ И УХОД а Обычные данные отображаются на всех страницах дисплея 8 1 Информация об отказах и коды В случае работы агрегата в нештатном режиме на панели управления и проводном пульте отображается код защиты от отказа а также на проводном пульте мигает индикатор с частотой 5 Гц Перечень отобра жаемых кодов приведен в следующей таблице ЕО Ошибка электрически стираемого программируемого ПЗУ наружной установки 2 Е1 Ошибка чередования фаз питания 3 Е2 Ошибка связи 4 ЕЗ Отказ датчика общей температуры отводимой воды для главного агрегата 5 Е4 Отказ датчика температуры отводимой воды агрегата 6 Е5 Отказ датчика температуры трубопровода в конденсаторе А 7 Е6 Отказ датчика температуры трубопровода в конденсаторе В 8 Е7 Отказ датчика температуры наружного воздуха 9 Е8 Вывод ошибки защиты по питанию 10 Е9 Ошибка обнаружения расхода воды повторное включение вручную 11 ЕА Резервный код отказа 12 ЕЬ Ошибка датчика температуры для защиты от обмерзания кожухотрубного теплообменника 13 ЕС Обнаружение проводным блоком управления уменьшения количества подключенных агрегатов 14 Ед 15 ЕЕ Ошибка датчика температуры подводимой воды 16 РО Ошибка защиты от высокого давления или температуры воздуха на выпуске системы А повторное включение вручную Р1 Защита от низкого давления в системе А повторное включение вручную 18 Р2 Ошибка защиты от высокого давления или температуры воздуха на выпуске системы В повторное включение вручную 19 РЗ Защита от низкого давления в системе В повторное включение вручную 20 Р4 Токовая защита в системе А повторное включение вручную 21 Р5 Токовая защита в системе В повторное включение вручную 22 Р6 Защита от высокой температуре конденсатора в системе А 23 Р7 Защита от высокой температуре конденсатора в системе В 24 Р8 Резервный код отказа 25 Р9 Защита по разности температур отводимой и подводимой воды 26 РА Защита от повышения скорости вращения при низкой температуре окружающей среды 27 РЬ Защита от обмерзания системы 28 РС Защита по давлению подачи антифриза в системе А повторное включение вручную 29 ра Защита подавлению подачи антифриза в системе В повторное включение вручную 30 РЕ Защита от низкой температуры испарителя повторное включение вручную 28 е Если управление осуществляется в состоянии блокировки проводного П ПкТЯ ИПИ НЯ ГШГПППР АТАПА Л ЯРТГО ШЯЦАУ 4 11 11010 или 1ил ла опалил мл млг1р ог г1 Разблокировка на дисплее не отображается Причина Код с Если связь с модульным блоком главного агрегата неисправна на дисплее отображается Е2 б Если управление осуществляется по сети хост компьютера то на дисплее отображается Май в противном случае отображение отсутствует Таблица 8 1 га Ь Если система агрегата находится в рабочем состоянии т е работают один или несколько модульных блоков то на дисплее осуществляется динамическое отображение г Если система находится в выключен ном состоянии отображение отсутствует 8 2 Обработка отображаемых данных Область отображения данных поделена на верхнюю и нижнюю области с двумя группами 2 5 разрядного 7 сегментного индикатора соответственно а Индикатор температуры Индикатор температуры предназначен для отображения общей температуры отводимой воды модульной системы температуры отводиЛАГМЛ ВАЛИЮМ1Юра1урЫ ТОо УАН лонгятлпя Т Д пиптаны МОИ ВОДЫ В 1 РуОО11рОВОДс КОНДВпОа I Ора 1 ОМ ДОИСЮМЫ М температуры в трубопроводе конденсатора ТЗВ системы В температуры наружного воздуха Т4 температуры антифриза Тб и уставки температуры Тз с допустимым диапазоном отображаемых данных от 15 до 70 С При температуре выше 70 С на дисплее отображается ОТ СМТРТ П1Л14 ия ЛИГППОО АТА 6г ОЯО тс а О ПАИ 1 1ри ОЮуЮ1ВИИ аК 1 уа У1ОМ Ы А ДВММЫА Мс1 дииплвв 1 оорвжвс юн и включена индикация вС Ь Индикатор тока Индикатор тока предназначен для отображения тока компрессора 1А системы А или тока компрессора 1В системы В модульного блока с допустимым диапазоном индикации от 0 до 99 А При токе выше 99 А на дисплее отооражается УУ М ри отсутствии актуальных данных на дисплее отображается и включена индикация А __ Г П г 1казов для отображения общих данных о сигнализации отказа агрегата или модульного блока с диапазоном индикации отказов от ЕО до сг при этом с означает отказ а и г означает код отказа При отсутствии отказов на дисплее отображается Е и одновременно включена индикация д Индикатор защит Предназначен для отображения общих данных о системных защитах агрегата или данных о системных защитах модульного блока с диапазоном индикации защит от РО до РЕ при этом Р означает системную защиту а О Е означает код защиты При отсутствии отказов на дисплее отображается Р е Индикатор номера блока Предназначен для отображения номера адреса выбранного в текущий момент модульного блока с диапазоном индикации от 0 до 15 и при включенной индикации Индикатор количества подключенных блоков и количества блоков при пуске Предназначены для отображения соответственно общего количества подключенных модульных блоков всей системы и номера модульного блока в рабочем состоянии с диапазоном индикации от 0 до 16 При открытии страницы выборочной проверки с целью отображения или изменения модульного блока необходимо подождать актуальных данных о модульном блоке принимаемых и отбираемых проводным пультом До приема данных проводной пульт выводит на дисплей только ________ в нижней области дисплея а в верхней области отображается номер адреса модульного блока Страницы не будут переворачиваться пока ПГЧООО Л14014 ПОПО Л ЯЯЯОКАкЮ ЛЯиМШО О мидульмим ЯТАИ КАО П М ПК14 приооднии пулы ЦО ми ПАМИОТ примы 11сридаоаимыи данные ии лим блоке www igc aircon com
