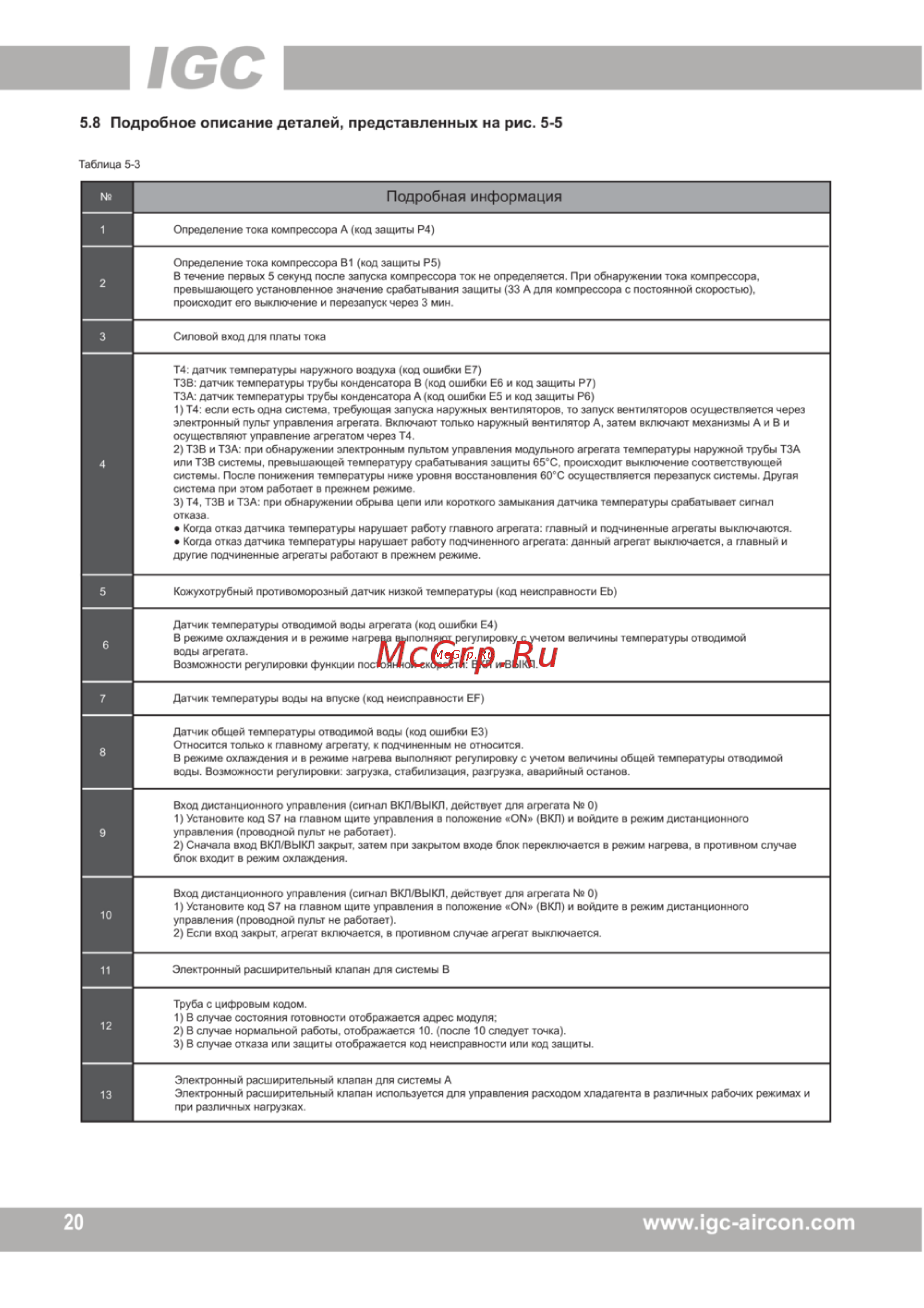

юс 5 8 Подробное описание деталей представленных на рис 5 5 Таблица 5 3 Подробная информация 1 Определение тока компрессора А код защиты Р4 2 Определение тока компрессора В1 код защиты Р5 В течение первых 5 секунд после запуска компрессора ток не определяется При обнаружении тока компрессора превышающего установленное значение срабатывания защиты 33 А для компрессора с постоянной скоростью происходит его выключение и перезапуск через 3 мин 3 Силовой вход для платы тока 4 Т4 датчик температуры наружного воздуха код ошибки Е7 ТЗВ датчик температуры трубы конденсатора В код ошибки Е6 и код защиты Р7 ТЗА датчик температуры трубы конденсатора А код ошибки Е5 и код защиты Р6 1 Т4 если есть одна система требующая запуска наружных вентиляторов то запуск вентиляторов осуществляется через электронный пульт управления агрегата Включают только наружный вентилятор А затем включают механизмы А и В и осуществляют управление агрегатом через Т4 2 ТЗВ и ТЗА при обнаружении электронным пультом управления модульного агрегата температуры наружной трубы ТЗА или ТЗВ системы превышающей температуру срабатывания защиты 65 С происходит выключение соответствующей системы После понижения температуры ниже уровня восстановления 60 С осуществляется перезапуск системы Другая система при этом работает в прежнем режиме 3 Т4 ТЗВ и ТЗА при обнаружении обрыва цепи или короткого замыкания датчика температуры срабатывает сигнал отказа Когда отказ датчика температуры нарушает работу главного агрегата главный и подчиненные агрегаты выключаются Когда отказ датчика температуры нарушает работу подчиненного агрегата данный агрегат выключается а главный и другие подчиненные агрегаты работают в прежнем режиме 5 Кожухотрубный противоморозный датчик низкой температуры код неисправности ЕЬ 6 Датчик температуры отводимой воды агрегата код ошибки Е4 В режиме охлаждения и в режиме нагрев выполня щчрегулировку учетом величины температуры отводимой Г 1 ГЛ воды агрегата АД Возможности регулировки функции посиоянЛс скОреСтЛ ЖЯ 1 ВЬ11Л1 VI 20 1 7 Датчик температуры воды на впуске код неисправности ЕЕ 8 Датчик общей температуры отводимой воды код ошибки ЕЗ Относится только к главному агрегату к подчиненным не относится В режиме охлаждения и в режиме нагрева выполняют регулировку с учетом величины общей температуры отводимой воды Возможности регулировки загрузка стабилизация разгрузка аварийный останов 9 Вход дистанционного управления сигнал ВКЛ ВЫКЛ действует для агрегата 0 1 Установите код 87 на главном щите управления в положение ОН ВКЛ и войдите в режим дистанционного управления проводной пульт не работает 2 Сначала вход ВКЛ ВЫКЛ закрыт затем при закрытом входе блок переключается в режим нагрева в противном случае блок входит в режим охлаждения 10 Вход дистанционного управления сигнал ВКЛ ВЫКЛ действует для агрегата 0 1 Установите код 87 на главном щите управления в положение ОН ВКЛ и войдите в режим дистанционного управления проводной пульт не работает 2 Если вход закрыт агрегат включается в противном случае агрегат выключается 11 Электронный расширительный клапан для системы В 12 Труба с цифровым кодом 1 В случае состояния готовности отображается адрес модуля 2 В случае нормальной работы отображается 10 после 10 следует точка 3 В случае отказа или защиты отображается код неисправности или код защиты 13 Электронный расширительный клапан для системы А Электронный расширительный клапан используется для управления расходом хладагента в различных рабочих режимах и при различных нагрузках www igc aircon com
