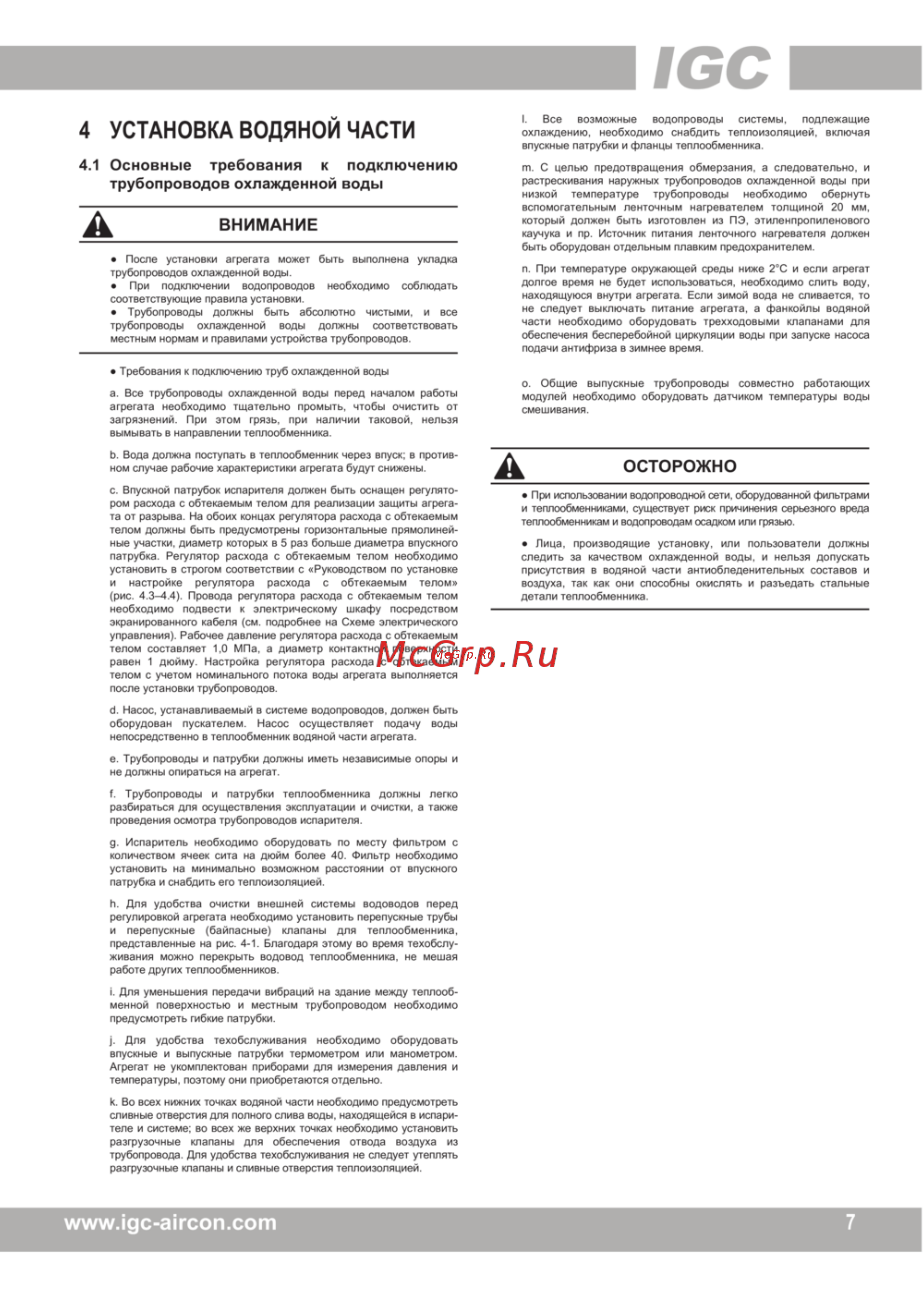

I Все возможные водопроводы системы подлежащие охлаждению необходимо снабдить теплоизоляцией включая впускные патрубки и фланцы теплообменника 4 УСТАНОВКА ВОДЯНОЙ ЧАСТИ 4 1 Основные требования к подключению трубопроводов охлажденной воды А т С целью предотвращения обмерзания а следовательно и растрескивания наружных трубопроводов охлажденной воды при низкой температуре трубопроводы необходимо обернуть всломогатепьным ленточным нагревателем толщиной 20 мм который должен быть изготовлен из ПЭ этиленпропиленового каучука и пр Источник питания ленточного нагревателя должен быть оборудован отдельным плавким предохранителем ВНИМАНИЕ После установки агрегата может быть выполнена укладка трубопроводов охлажденной воды При подключении водопроводов необходимо соблюдать соответствующие правила установки Трубопроводы должны быть абсолютно чистыми и все трубопроводы охлажденной воды должны соответствовать местным нормам и правилами устройства трубопроводов п При температуре окружающей среды ниже 2 С и если агрегат долгое время не будет использоваться необходимо слить воду находящуюся внутри агрегата Если зимой вода не сливается то не следует выключать питание агрегата а фанкойлы водяной части необходимо оборудовать трехходовыми клапанами для обеспечения бесперебойной циркуляции воды при запуске насоса подачи антифриза в зимнее время Требования к подключению труб охлажденной воды о Общие выпускные трубопроводы совместно работающих модулей необходимо оборудовать датчиком температуры воды смешивания а Все трубопроводы охлажденной воды перед началом работы агрегата необходимо тщательно промыть чтобы очистить от загрязнений При этом грязь при наличии таковой нельзя вымывать в направлении теплообменника Ь Вода должна поступать в теплообменник через впуск в против ном случае рабочие характеристики агрегата будут снижены с Впускной патрубок испарителя должен быть оснащен регулято ром расхода с обтекаемым телом для реализации защиты агрега та от разрыва На обоих концах регулятора расхода с обтекаемым телом должны быть предусмотрены горизонтальные прямолиней ные участки диаметр которых в 5 раз больше диаметра впускного патрубка Регулятор расхода с обтекаемым телом необходимо установить в строгом соответствии с Руководством по установке и настройке регулятора расхода с обтекаемым телом рис 4 3 4 4 Провода регулятора расхода с обтекаемым телом необходимо подвести к электрическому шкафу посредством экранированного кабеля см подробнее на Схеме электрического управления Рабочее давление регулятора расхода с обтекаемым телом составляет 1 0 МПа а диаметр контактной ьЯварм сти равен 1 дюйму Настройка регулятора расхода Л телом с учетом номинального потока воды агрегата выполняется 1 после установки трубопроводов ОСТОРОЖНО При использовании водопроводной сети оборудованной фильтрами и теплообменниками существует риск причинения серьезного вреда теплообменникам и водопроводам осадком или грязью Лица производящие установку или пользователи должны следить за качеством охлажденной воды и нельзя допускать присутствия в водяной части антиобледенительных составов и воздуха так как они способны окислять и разьедать стальные детали теплообменника Г С б Насос устанавливаемый в системе водопроводов должен быть оборудован пускателем Насос осуществляет подачу воды непосредственно в теплообменник водяной части агрегата е Трубопроводы и патрубки должны иметь независимые опоры и не должны опираться на агрегат Г Трубопроводы и патрубки теплообменника должны легко разбираться для осуществления эксплуатации и очистки а также проведения осмотра трубопроводов испарителя д Испаритель необходимо оборудовать по месту фильтром с количеством ячеек сита на дюйм более 40 Фильтр необходимо установить на минимально возможном расстоянии от впускного патрубка и снабдить его теплоизоляцией Ь Для удобства очистки внешней системы водоводов перед регулировкой агрегата необходимо установить перепускные трубы и перепускные байпасные клапаны для теплообменника представленные на рис 4 1 Благодаря этому во время техобслу живания можно перекрыть водовод теплообменника не мешая работе других теплообменников Для уменьшения передачи вибраций на здание между теплооб менной поверхностью и местным трубопроводом необходимо предусмотреть гибкие патрубки Для удобства техобслуживания необходимо оборудовать впускные и выпускные патрубки термометром или манометром Агрегат не укомплектован приборами для измерения давления и температуры поэтому они приобретаются отдельно к Во всех нижних точках водяной части необходимо предусмотреть сливные отверстия для полного слива воды находящейся в испари теле и системе во всех же верхних точках необходимо установить разгрузочные клапаны для обеспечения отвода воздуха из трубопровода Для удобства техобслуживания не следует утеплять разгрузочные клапаны и сливные отверстия теплоизоляцией www igc aircon com 7
