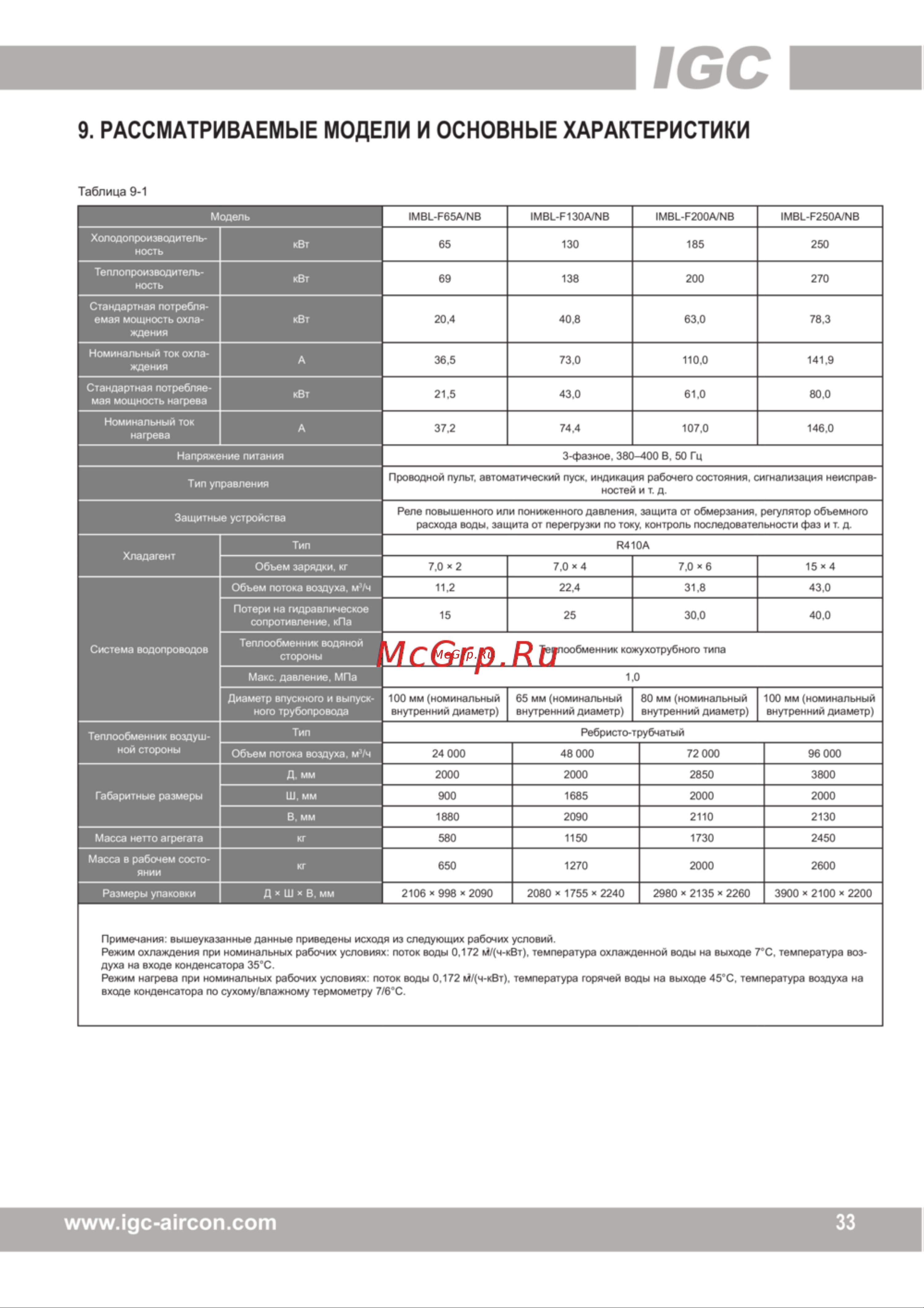

юс 9 РАССМАТРИВАЕМЫЕ МОДЕЛИ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Таблица 9 1 Модель 1МВЬЕ65А МВ 1МВ1 Е130А МВ 1МВЬ Е200А МВ 1МВ1 Е250А ЫВ Холодопроизводитель ность кВт 65 130 185 250 Теплопроизводитель ност ь кВт 69 138 200 270 Стандартная потребля емая мощность охла ждения кВт 20 4 40 8 63 0 78 3 Номинальный ток охла ждения А 36 5 73 0 110 0 141 9 Стандартная потребляе мая мощность нагрева кВт 21 5 43 0 61 0 80 0 Номинальный ток нагрева А 37 2 74 4 107 0 146 0 Напряжение питания 3 фазное 380 400 В 50 Гц Тип управления Проводной пульт автоматический пуск индикация рабочего состояния сигнализация неисправ ностей и т д Защитные устройства Реле повышенного или пониженного давления защита от обмерзания регулятор объемного расхода воды защита от перегрузки по току контроль последовательности фаз и т д Тип Р410А Хладагент Объем зарядки кг Обьем потока воздуха м3 ч Потери на гидравлическое сопротивление кПа Система водопроводов Теплообменник водяной стороны 7 0 х 2 7 0x4 7 0 6 15x4 11 2 22 4 31 8 43 0 15 25 30 0 40 0 Д аг ILUip HU ГЪ е лообменник кожухотрубного типа о Макс давление МПа Диаметр впускного и выпуск ного трубопровода Теплообменник воздуш ной стороны 100 мм номинальный внутренний диаметр Тип Обьем потока воздуха 65 мм номинальный внутренний диаметр 80 мм номинальный внутренний диаметр 100 мм номинальный внутренний диаметр Ребристо трубчатый м3 ч 24 000 48 000 72 000 96 000 Д мм 2000 2000 2850 3800 Ш мм 900 1685 2000 2000 В мм 1880 2090 2110 2130 Масса нетто агрегата кг 580 1150 1730 2450 Масса в рабочем состо янии кг 650 1270 2000 2600 Размеры упаковки Д X Ш В мм 2106 х 998 х 2090 2080 х 1755 х 2240 Габаритные размеры 2980 2135x2260 3900 х 2100 х 2200 Примечания вышеуказанные данные приведены исходя из следующих рабочих условий Режим охлаждения при номинальных рабочих условиях поток воды 0 172 М ч кВт температура охлажденной воды на выходе 7 С температура воз духа на входе конденсатора 35 С Режим нагрева при номинальных рабочих условиях поток воды 0 172 М ч кВт температура горячей воды на выходе 45 С температура воздуха на входе конденсатора по сухому влажному термометру 7 6 С www igc aircon com 33
