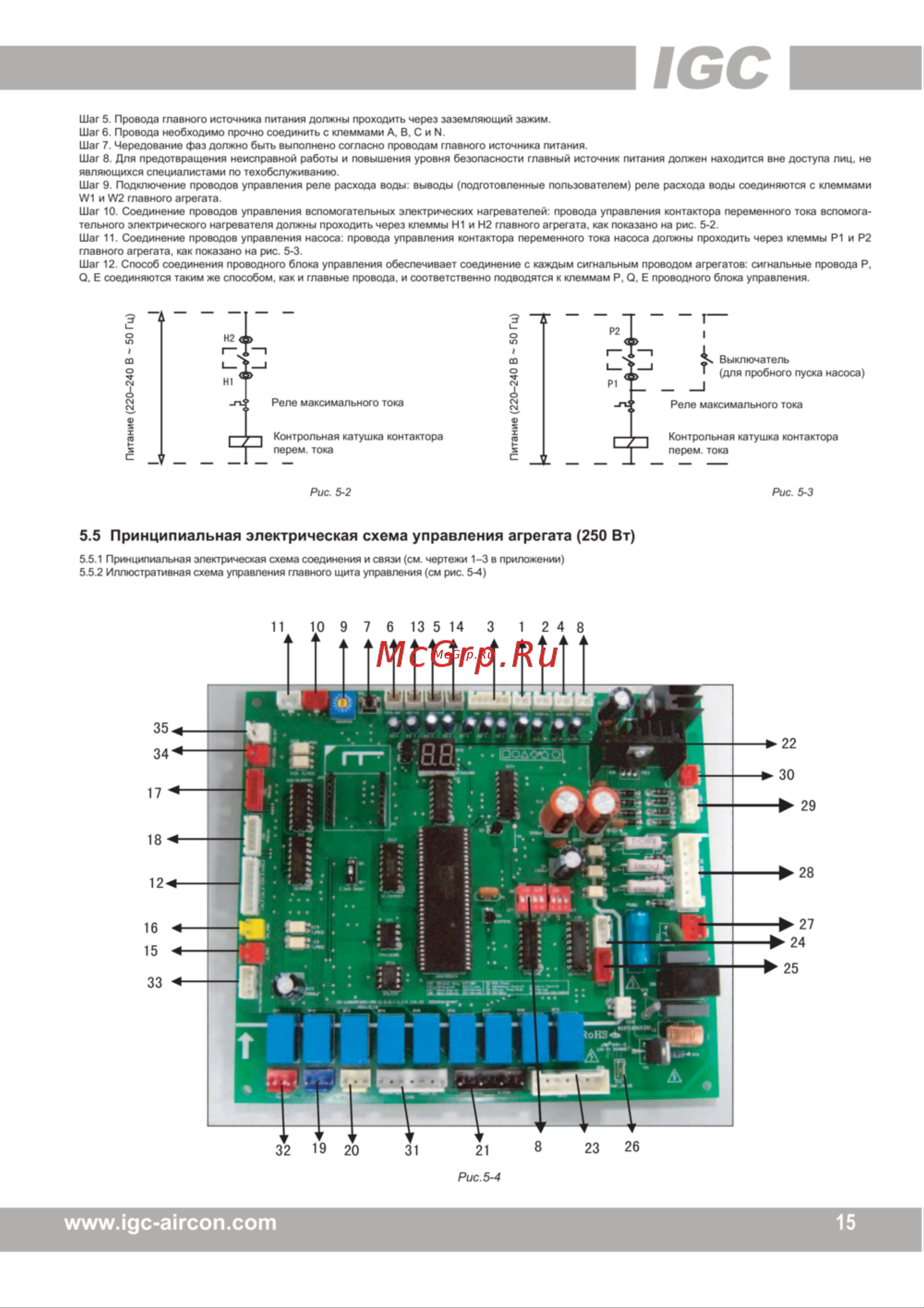

Шаг 5 Провода главного источника питания должны проходить через заземляющий зажим Шаг 6 Провода необходимо прочно соединить с клеммами А В С и М Шаг 7 Чередование фаз должно быть выполнено согласно проводам главного источника питания Шаг 8 Для предотвращения неисправной работы и повышения уровня безопасности главный источник питания должен находится вне доступа лиц не являющихся специалистами по техобслуживанию Шаг 9 Подключение проводов управления реле расхода воды выводы подготовленные пользователем реле расхода воды соединяются с клеммами W1 и W2 главного агрегата Шаг 10 Соединение проводов управления вспомогательных электрических нагревателей провода управления контактора переменного тока вспомога тельного электрического нагревателя должны проходить через клеммы Н1 и Н2 главного агрегата как показано на рис 5 2 Шаг 11 Соединение проводов управления насоса провода управления контактора переменного тока насоса должны проходить через клеммы Р1 и Р2 главного агрегата как показано на рис 5 3 Шаг 12 Способ соединения проводного блока управления обеспечивает соединение с каждым сигнальным проводом агрегатов сигнальные провода Р О Е соединяются таким же способом как и главные провода и соответственно подводятся к клеммам Р О Е проводного блока управления Выключатель I для пробного пуска насоса Реле максимального тока Реле максимального тока Контрольная катушка контактора перем тока онтрольная катушка контактора терем тока Рис 5 2 Рис 5 3 5 5 Принципиальная электрическая схема управления агрегата 250 Вт 5 5 1 Принципиальная электрическая схема соединения и связи см чертежи 1 3 в приложении 5 5 2 Иллюстративная схема управления главного щита управления см рис 5 4 Рис 5 4 www igc aircon com 15
