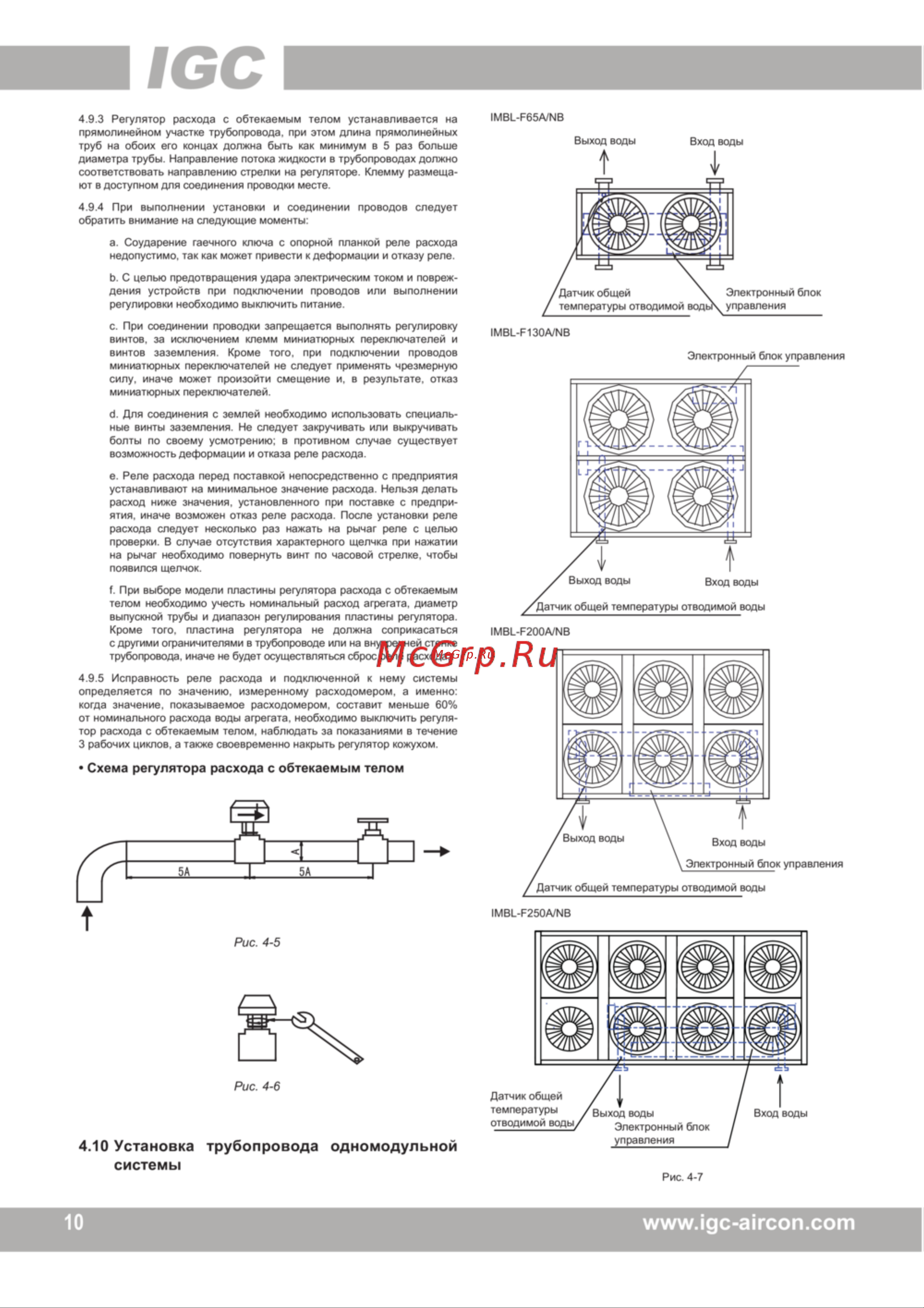

4 9 3 Регулятор расхода с обтекаемым телом устанавливается на прямолинейном участке трубопровода при этом длина прямолинейных труб на обоих его концах должна быть как минимум в 5 раз больше диаметра трубы Направление потока жидкости в трубопроводах должно соответствовать направлению стрелки на регуляторе Клемму размеща ют в доступном для соединения проводки месте 1МВк Е65А МВ Выход воды Вход воды 4 9 4 При выполнении установки и соединении проводов следует обратить внимание на следующие моменты а Соударение гаечного ключа с опорной планкой реле расхода недопустимо так как может привести к деформации и отказу реле Ь С целью предотвращения удара электрическим током и повреж дения устройств при подключении проводов или выполнении регулировки необходимо выключить питание с При соединении проводки запрещается выполнять регулировку винтов за исключением клемм миниатюрных переключателей и винтов заземления Кроме того при подключении проводов миниатюрных переключателей не следует применять чрезмерную силу иначе может произойти смещение и в результате отказ миниатюрных переключателей Датчик общей температуры отводимой Электронный блок управления 1МВк Е130А МВ Электронный блок управления б Для соединения с землей необходимо использовать специаль ные винты заземления Не следует закручивать или выкручивать болты по своему усмотрению в противном случае существует возможность деформации и отказа реле расхода е Реле расхода перед поставкой непосредственно с предприятия устанавливают на минимальное значение расхода Нельзя делать расход ниже значения установленного при поставке с предпри ятия иначе возможен отказ реле расхода После установки реле расхода следует несколько раз нажать на рычаг реле с целью проверки В случае отсутствия характерного щелчка при нажатии на рычаг необходимо повернуть винт по часовой стрелке чтобы появился щелчок к При выборе модели пластины регулятора расхода с обтекаемым телом необходимо учесть номинальный расход агрегата диаметр выпускной трубы и диапазон регулирования пластины регулятора Кроме того пластина регулятора не должна соприкасаться с другими ограничителями в трубопроводе или на вн трубопровода иначе не будет осуществляться сброс 1МВк Е200А МВ PGrp Ru 4 9 5 Исправность реле расхода и подключенной к нему системы определяется по значению измеренному расходомером а именно когда значение показываемое расходомером составит меньше 60 от номинального расхода воды агрегата необходимо выключить регуля тор расхода с обтекаемым телом наблюдать за показаниями в течение 3 рабочих циклов а также своевременно накрыть регулятор кожухом Схема регулятора расхода с обтекаемым телом Вход воды Электронный блок управления 5А этвооимой воды Рис 4 5 Рис 4 6 4 10 Установка трубопровода одномодульной системы Рис 4 7 10 www igc aircon com
