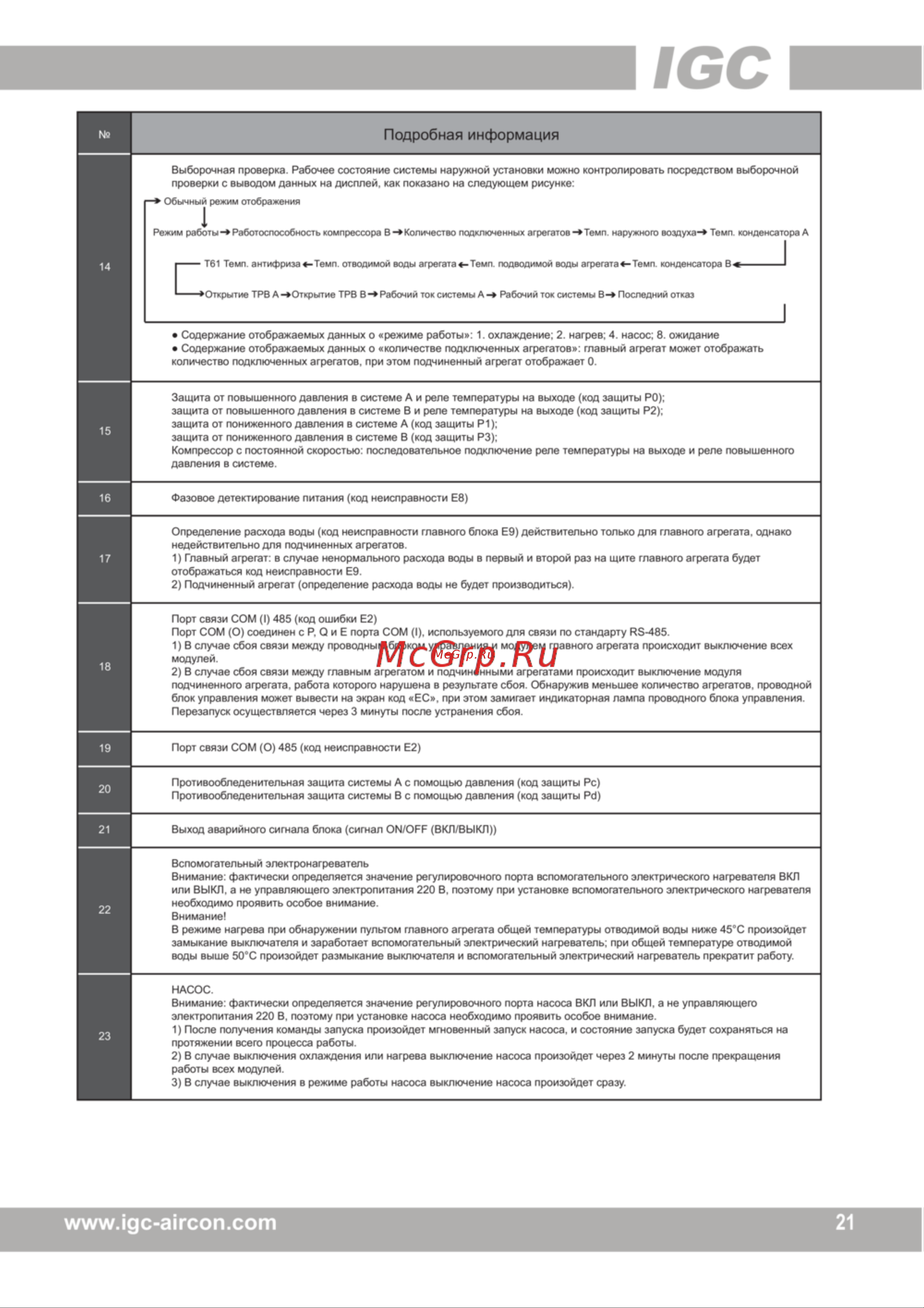

Подробная информация Выборочная проверка Рабочее состояние системы наружной установки можно контролировать посредством выборочной проверки с выводом данных на дисплей как показано на следующем рисунке Обычный режим отображения Режим работы Работоспособность компрессора В Количество подключенных агрегатов Темп наружного воздуха Темп конденсатора А Т61 Темп антифриза Темп отводимой воды агрегата Темп подводимой воды агрегата4 Темп конденсатора В Открытие ТРВ А Открытие ТРВ В Рабочий ток системы А Рабочий ток системы В Последний отказ Содержание отображаемых данных о режиме работы 1 охлаждение 2 нагрев 4 насос 8 ожидание Содержание отображаемых данных о количестве подключенных агрегатов главный агрегат может отображать количество подключенных агрегатов при этом подчиненный агрегат отображает 0 Защита от повышенного давления в системе А и реле температуры на выходе код защиты Р0 защита от повышенного давления в системе В и реле температуры на выходе код защиты Р2 защита от пониженного давления в системе А код защиты Р1 защита от пониженного давления в системе В код защиты РЗ Компрессор с постоянной скоростью последовательное подключение реле температуры на выходе и реле повышенного давления в системе Фазовое детектирование питания код неисправности Е8 Определение расхода воды код неисправности главного блока Е9 действительно только для главного агрегата однако недействительно для подчиненных агрегатов 1 Главный агрегат в случае ненормального расхода воды в первый и второй раз на щите главного агрегата будет отображаться код неисправности Е9 2 Подчиненный агрегат определение расхода воды не будет производиться Порт связи СОМ I 485 код ошибки Е2 Порт СОМ О соединен с Р О и Е порта СОМ I используемого для связи по стандарту Я5 485 1 В случае сбоя связи между проводныЛбЛкак рЗЬг ни мо у еу главного агрегата происходит выключение всех МСи1Р ГХ С модулей 2 В случае сбоя связи между главным агрегатом и подчиненными агрегатами происходит выключение модуля подчиненного агрегата работа которого нарушена в результате сбоя Обнаружив меньшее количество агрегатов проводной блок управления может вывести на экран код ЕС при этом замигает индикаторная лампа проводного блока управления Перезапуск осуществляется через 3 минуты после устранения сбоя Порт связи СОМ О 485 код неисправности Е2 Противообледенительная защита системы А с помощью давления код защиты Рс Противообледенительная защита системы В с помощью давления код защиты Рб Выход аварийного сигнала блока сигнал ОЫ ОРР ВКЛ ВЫКЛ Вспомогательный электронагреватель Внимание фактически определяется значение регулировочного порта вспомогательного электрического нагревателя ВКЛ или ВЫКЛ а не управляющего электропитания 220 В поэтому при установке вспомогательного электрического нагревателя необходимо проявить особое внимание Внимание В режиме нагрева при обнаружении пультом главного агрегата общей температуры отводимой воды ниже 45 С произойдет замыкание выключателя и заработает вспомогательный электрический нагреватель при общей температуре отводимой воды выше 50 С произойдет размыкание выключателя и вспомогательный электрический нагреватель прекратит работу НАСОС Внимание фактически определяется значение регулировочного порта насоса ВКЛ или ВЫКЛ а не управляющего электропитания 220 В поэтому при установке насоса необходимо проявить особое внимание 1 После получения команды запуска произойдет мгновенный запуск насоса и состояние запуска будет сохраняться на протяжении всего процесса работы 2 В случае выключения охлаждения или нагрева выключение насоса произойдет через 2 минуты после прекращения работы всех модулей 3 В случае выключения в режиме работы насоса выключение насоса произойдет сразу www igc aircon com 21
