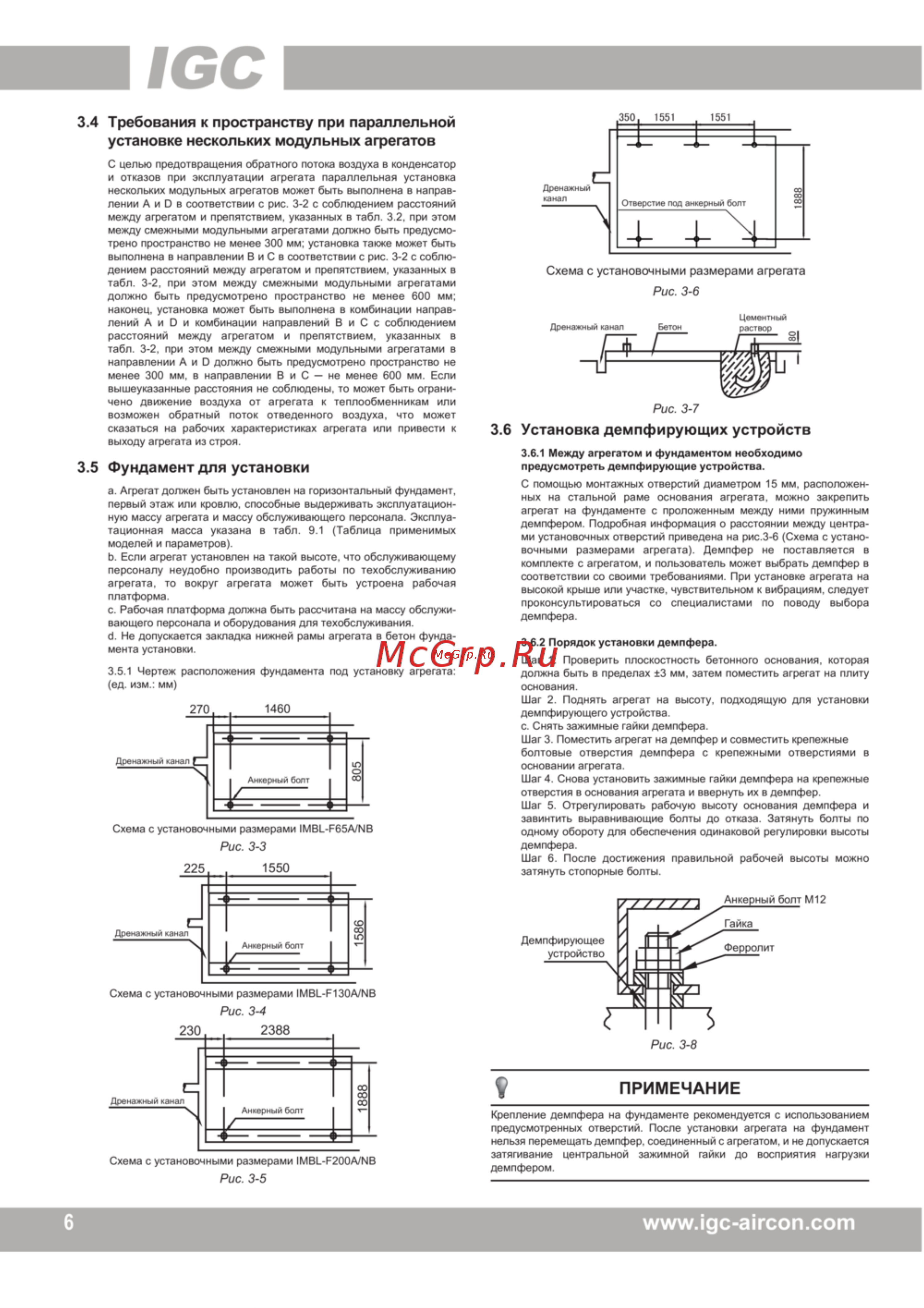

3 4 Требования к пространству при параллельной установке нескольких модульных агрегатов С целью предотвращения обратного потока воздуха в конденсатор и отказов при эксплуатации агрегата параллельная установка нескольких модульных агрегатов может быть выполнена в направ лении А и О в соответствии с рис 3 2 с соблюдением расстояний между агрегатом и препятствием указанных в табл 3 2 при этом между смежными модульными агрегатами должно быть предусмо трено пространство не менее 300 мм установка также может быть выполнена в направлении В и С в соответствии с рис 3 2 с соблю дением расстояний между агрегатом и препятствием указанных в табл 3 2 при этом между смежными модульными агрегатами должно быть предусмотрено пространство не менее 600 мм наконец установка может быть выполнена в комбинации направ лений А и О и комбинации направлений В и С с соблюдением расстояний между агрегатом и препятствием указанных в табл 3 2 при этом между смежными модульными агрегатами в направлении А и О должно быть предусмотрено пространство не менее 300 мм в направлении В и С не менее 600 мм Если вышеуказанные расстояния не соблюдены то может быть ограни чено движение воздуха от агрегата к теплообменникам или возможен обратный поток отведенного воздуха что может сказаться на рабочих характеристиках агрегата или привести к выходу агрегата из строя Схема с установочными размерами агрегата Рис 3 6 Рис 3 7 3 6 Установка демпфирующих устройств 3 6 1 Между агрегатом и фундаментом необходимо предусмотреть демпфирующие устройства 3 5 Фундамент для установки С помощью монтажных отверстий диаметром 15 мм расположен ных на стальной раме основания агрегата можно закрепить агрегат на фундаменте с проложенным между ними пружинным демпфером Подробная информация о расстоянии между центра ми установочных отверстий приведена на рис 3 6 Схема с устано вочными размерами агрегата Демпфер не поставляется в комплекте с агрегатом и пользователь может выбрать демпфер в соответствии со своими требованиями При установке агрегата на высокой крыше или участке чувствительном к вибрациям следует проконсультироваться со специалистами по поводу выбора демпфера а Агрегат должен быть установлен на горизонтальный фундамент первый этаж или кровлю способные выдерживать эксплуатацион ную массу агрегата и массу обслуживающего персонала Эксплуа тационная масса указана в табл 9 1 Таблица применимых моделей и параметров Ь Если агрегат установлен на такой высоте что обслуживающему персоналу неудобно производить работы по техобслуживанию агрегата то вокруг агрегата может быть устроена рабочая платформа с Рабочая платформа должна быть рассчитана на массу обслужи вающего персонала и оборудования для техобслуживания б Не допускается закладка нижней рамы агрегата в бетон фуадамента установки Д Л6 2 Порядок установки демпфера Л 3 5 1 Чертеж расположения фундамента под установку агрегата ед изм мм Схема с установочными размерами 1МВк Е65А МВ Рис 3 3 Цементный раствор Дренажный канал Бетон Проверить плоскостность бетонного основания которая должна быть в пределах 3 мм затем поместить агрегат на плиту основания Шаг 2 Поднять агрегат на высоту подходящую для установки демпфирующего устройства с Снять зажимные гайки демпфера Шаг 3 Поместить агрегат на демпфер и совместить крепежные болтовые отверстия демпфера с крепежными отверстиями в основании агрегата Шаг 4 Снова установить зажимные гайки демпфера на крепежные отверстия в основания агрегата и ввернуть их в демпфер Шаг 5 Отрегулировать рабочую высоту основания демпфера и завинтить выравнивающие болты до отказа Затянуть болты по одному обороту для обеспечения одинаковой регулировки высоты демпфера Шаг 6 После достижения правильной рабочей высоты можно затянуть стопорные болты Схема с установочными размерами 1МВ1 Р130А МВ Рис 3 4 V ПРИМЕЧАНИЕ Схема с установочными размерами 1МВ1_ Р200А МВ Крепление демпфера на фундаменте рекомендуется с использованием предусмотренных отверстий После установки агрегата на фундамент нельзя перемещать демпфер соединенный с агрегатом и не допускается затягивание центральной зажимной гайки до восприятия нагрузки демпфером Рис 3 5 6 www igc aircon com
