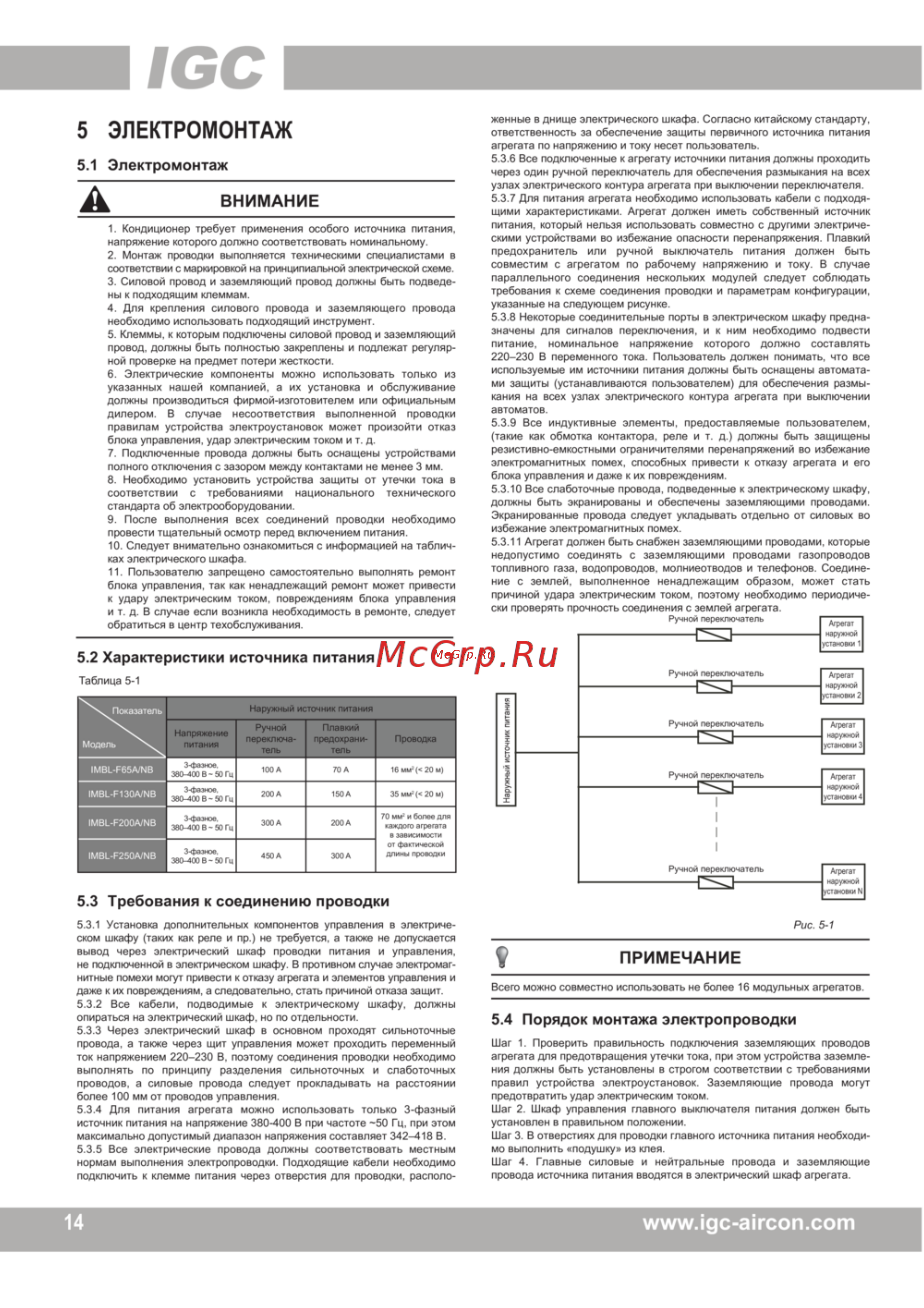

5 ЭЛЕКТРОМОНТАЖ 5 1 Электромонтаж А ВНИМАНИЕ 1 Кондиционер требует применения особого источника питания напряжение которого должно соответствовать номинальному 2 Монтаж проводки выполняется техническими специалистами в соответствии с маркировкой на принципиальной электрической схеме 3 Силовой провод и заземляющий провод должны быть подведе ны к подходящим клеммам 4 Для крепления силового провода и заземляющего провода необходимо использовать подходящий инструмент 5 Клеммы к которым подключены силовой провод и заземляющий провод должны быть полностью закреплены и подлежат регуляр ной проверке на предмет потери жесткости 6 Электрические компоненты можно использовать только из указанных нашей компанией а их установка и обслуживание должны производиться фирмой изготовителем или официальным дилером В случае несоответствия выполненной проводки правилам устройства электроустановок может произойти отказ блока управления удар электрическим током и т д 7 Подключенные провода должны быть оснащены устройствами полного отключения с зазором между контактами не менее 3 мм 8 Необходимо установить устройства защиты от утечки тока в соответствии с требованиями национального технического стандарта об электрооборудовании 9 После выполнения всех соединений проводки необходимо провести тщательный осмотр перед включением питания 10 Следует внимательно ознакомиться с информацией на таблич ках электрического шкафа 11 Пользователю запрещено самостоятельно выполнять ремонт блока управления так как ненадлежащий ремонт может привести к удару электрическим током повреждениям блока управления и т д В случае если возникла необходимость в ремонте следует обратиться в центр техобслуживания женные в днище электрического шкафа Согласно китайскому стандарту ответственность за обеспечение защиты первичного источника питания агрегата по напряжению и току несет пользователь 5 3 6 Все подключенные к агрегату источники питания должны проходить через один ручной переключатель для обеспечения размыкания на всех узлах электрического контура агрегата при выключении переключателя 5 3 7 Для литания агрегата необходимо использовать кабели с подходя щими характеристиками Агрегат должен иметь собственный источник питания который нельзя использовать совместно с другими электриче скими устройствами во избежание опасности перенапряжения Плавкий предохранитель или ручной выключатель питания должен быть совместим с агрегатом по рабочему напряжению и току В случае параллельного соединения нескольких модулей следует соблюдать требования к схеме соединения проводки и параметрам конфигурации указанные на следующем рисунке 5 3 8 Некоторые соединительные порты в электрическом шкафу предна значены для сигналов переключения и к ним необходимо подвести питание номинальное напряжение которого должно составлять 220 230 В переменного тока Пользователь должен понимать что все используемые им источники питания должны быть оснащены автомата ми защиты устанавливаются пользователем для обеспечения размы кания на всех узлах электрического контура агрегата при выключении автоматов 5 3 9 Все индуктивные элементы предоставляемые пользователем такие как обмотка контактора реле и т д должны быть защищены резистивно емкостными ограничителями перенапряжений во избежание электромагнитных помех способных привести к отказу агрегата и его блока управления и даже к их повреждениям 5 3 10 Все слаботочные провода подведенные к электрическому шкафу должны быть экранированы и обеспечены заземляющими проводами Экранированные провода следует укладывать отдельно от силовых во избежание электромагнитных помех 5 3 11 Агрегат должен быть снабжен заземляющими проводами которые недопустимо соединять с заземляющими проводами газопроводов топливного газа водопроводов молниеотводов и телефонов Соедине ние с землей выполненное ненадлежащим образом может стать причиной удара электрическим током поэтому необходимо периодиче ски проверять прочность соединения с землей агрегата 5 2 Характеристики источника питания Таблица 5 1 X Показатель Модель 1МВЬР65А МВ 100 А 70 А 16 мм1 20 м IMBL F130A NB 200 А 150А 35 мм 20 м IMBL F200A NB 3 фазмзе зао дсов юги 300 А 200 А IMBL F250A NB 3 фммж 380 403 В 50 Гц 450А 300 А 70 мм и более для 3 0X0 агре а а е зависимее от фактической длины провозки 5 3 Требования к соединению проводки 5 3 1 Установка дополнительных компонентов управления в электриче ском шкафу таких как реле и пр не требуется а также не допускается вывод через электрический шкаф проводки питания и управления не подключенной в электрическом шкафу В противном случае электромаг нитные помехи могут привести к отказу агрегата и элементов управления и даже к их повреждениям а следовательно стать причиной отказа защит 5 3 2 Все кабели подводимые к электрическому шкафу должны опираться на электрический шкаф но по отдельности 5 3 3 Через электрический шкаф в основном проходят сильноточные провода а также через щит управления может проходить переменный ток напряжением 220 230 В поэтому соединения проводки необходимо выполнять по принципу разделения сильноточных и слаботочных проводов а силовые провода следует прокладывать на расстоянии более 100 мм от проводов управления 5 3 4 Для питания агрегата можно использовать только 3 фазный источник питания на напряжение 380 400 В при частоте 50 Гц при этом максимально допустимый диапазон напряжения составляет 342 418 В 5 3 5 Все электрические провода должны соответствовать местным нормам выполнения электропроводки Подходящие кабели необходимо подключить к клемме питания через отверстия для проводки располо 14 Рис 5 1 V ПРИМЕЧАНИЕ Всего можно совместно использовать не более 16 модульных агрегатов 5 4 Порядок монтажа электропроводки Шаг 1 Проверить правильность подключения заземляющих проводов агрегата для предотвращения утечки тока при этом устройства заземле ния должны быть установлены в строгом соответствии с требованиями правил устройства электроустановок Заземляющие провода могут предотвратить удар электрическим током Шаг 2 Шкаф управления главного выключателя питания должен быть установлен в правильном положении Шаг 3 В отверстиях для проводки главного источника питания необходи мо выполнить подушку из клея Шаг 4 Главные силовые и нейтральные провода и заземляющие провода источника питания вводятся в электрический шкаф агрегата www igc aircon com
