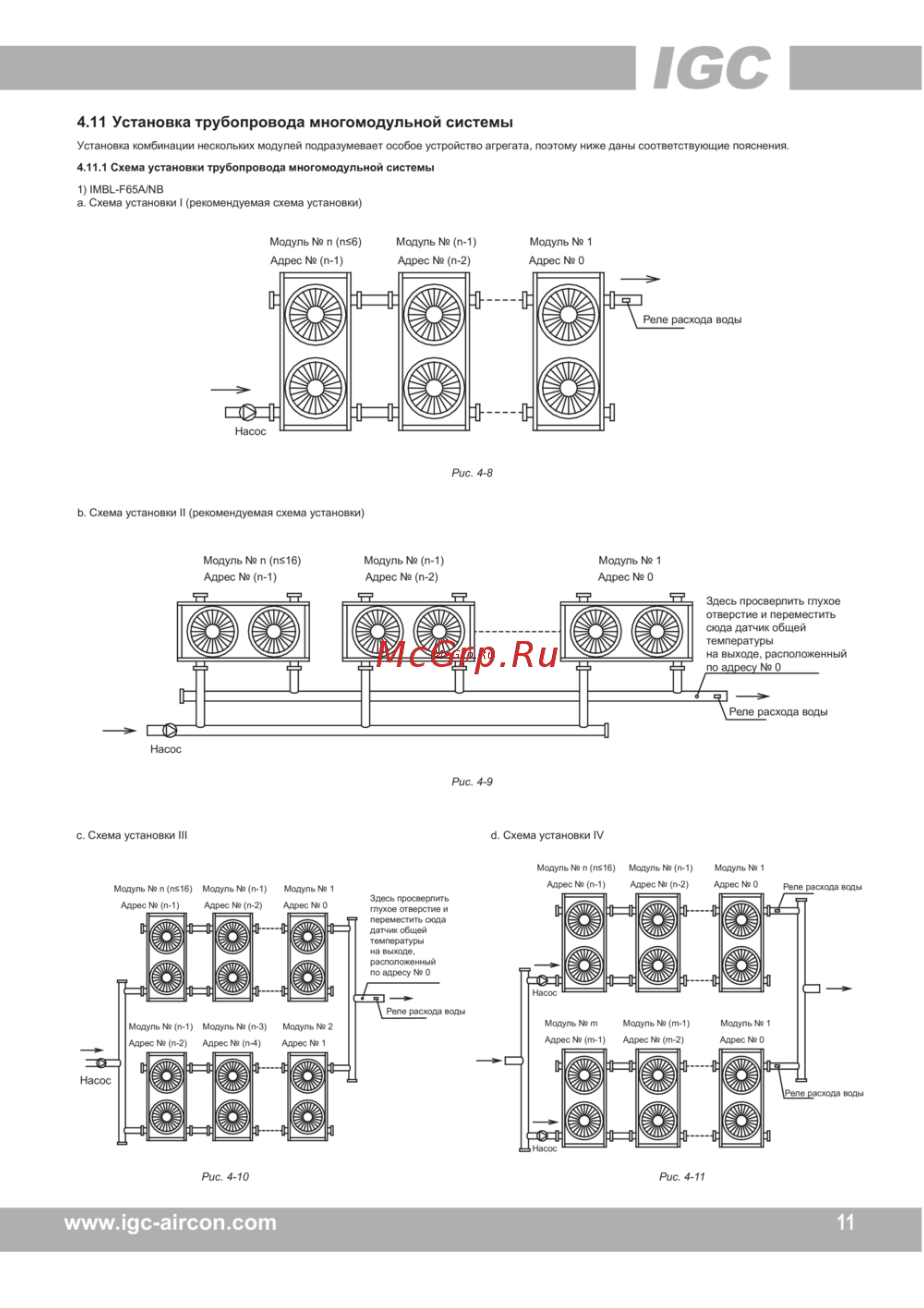

4 11 Установка трубопровода многомодульной системы Установка комбинации нескольких модулей подразумевает особое устройство агрегата поэтому ниже даны соответствующие пояснения 4 11 1 Схема установки трубопровода многомодульной системы 1 1МВЬР65АЛМВ а Схема установки I рекомендуемая схема установки Рис 4 8 Ь Схема установки II рекомендуемая схема установки Модуль П п516 Модуль п 1 Модуль 1 Адрес п 1 Адрес п 2 Адрес О Здесь просверлить глухое отверстие и переместить сюда датчик общей температуры на выходе расположенный по адресу 0 расхода воды Реле Насос Рис 4 9 с Схема установки III б Схема установки IV Модуль No п п 16 Модуль No п 1 Модуль No 1 Модуль л п 16 Модуль л 1 Адрес п 1 Адрес п 2 Модуль 1 Адрес О Адрес No п 1 Адрес No п 2 Адрес No 0 Реле расхода воды Модуль No т Модуль No т 1 Здесь просверлить глухое отверстие и переместить сюда датчик общей температуры иа выходе расположенный по адресу О Реле расхода воды Модуль п 1 Модуль п 3 Модуль 2 Модуль No 1 Адрес п 2 Адрес No п 4 Адрес 1 Рис 4 10 www igc aircon com Рис 4 11 11
