Hitachi CS45EM [25/98] Montera svärd och sågkedja
![Hitachi CS45EM [25/98] Montera svärd och sågkedja](/views2/1081745/page25/bg19.png)

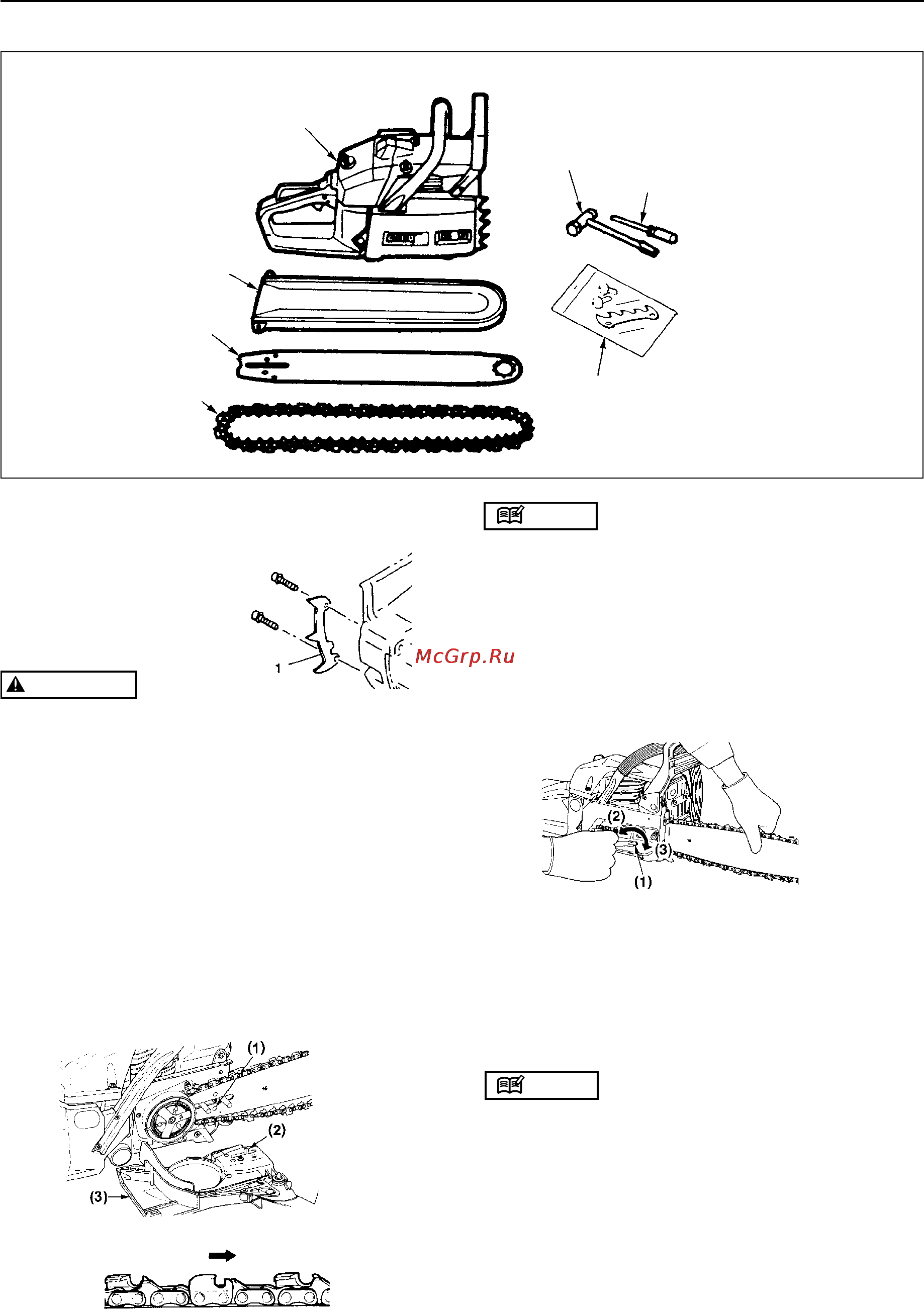

SE-8
Motorenhet
Tändstiftsnyckel
Svärd
Sågkedja
Kedjeskydd
Skruvmejsel för
förgasarjustering
OBS
Var noga med att montera kedjan med rätt rörelseriktning.
5. Montera kedjekåpan på motorenheten och dra åt
muttern med fingrarna.
6. Håll upp svärdsspetsen och justera kedjespänningen
genom att vrida spänningsskruven tills sidolänkarna
precis rör vid svärdsbommen på undersidan.
7. Dra åt muttrarna ordentligt (12–15 Nm) medan du
håller upp svärdsspetsen. Dra sedan runt kedjan för
hand för att kontrollera att den rör sig mjukt och jämnt
och är korrekt spänd. Om så behövs lossar du
kedjekåpan och justerar.
8. Lås spänningsskruven.
OBS
En ny sågkedja blir längre under den första tidens
användning. Kontrollera och justera kedjespänningen
ofta, eftersom en dåligt spänd kedja lätt kan spåra ur,
snabbt slits ut och sliter hårt på svärdet.
4. Montera svärd och sågkedja
Ett standardsågpaket innehåller de delar som framgår av bilden.
Öppna lådan och montera svärdet och sågkedjan på
motorenheten enligt anvisningarna nedan:
* Montera den medföljande,
pliggförsedda barkstod (1)
på enheten med de två
skruvarna.
VARNING
• Sågkedjan är mycket vass. Använd tjocka
skyddshandskar.
1. Dra skyddet mot det främre handtaget för att
kontrollera att kedjebromsen inte är ansatt.
2. Lossa muttrarna och ta av kedjekåpan.
3. Montera det medföljande stiftet på motorenheten.
4. Lägg kedjan runt kedjehjulet och längs svärdet.
Montera svärdet på motorenheten. Passa in
kedjespänningsmuttern på kedjekåpan mot det
nedre hålet i svärdet.
Rörelseriktning
(1) Spänningsskruv
(2) Släck
(3) Spänn
(1) Hål
(2) Spänningsmutter
(3) Kedjekåpa
Stift och fästskruvar
