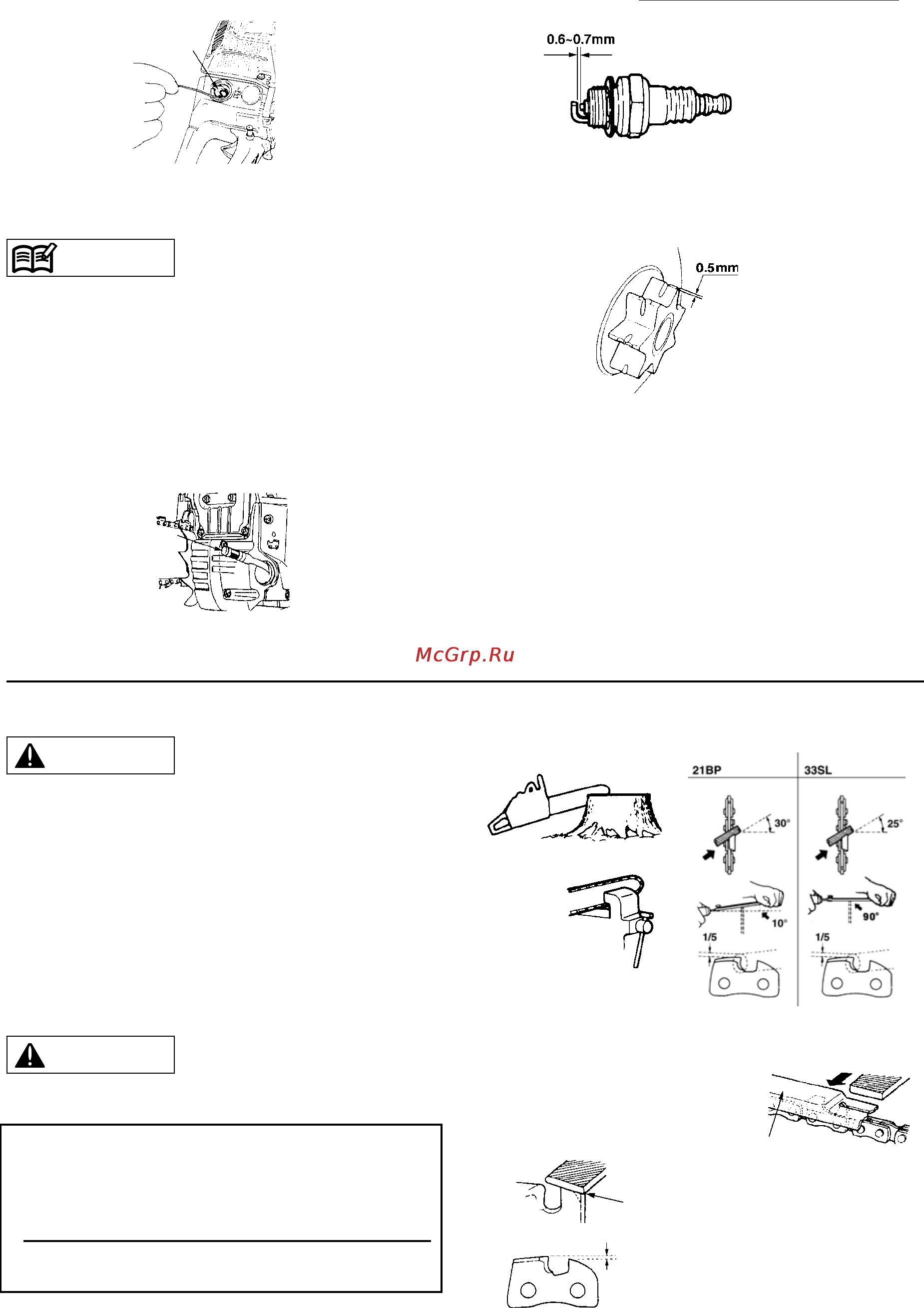

Hitachi CS45EM [79/98] Teräketjun ja laipan huolto
![Hitachi CS45EM [79/98] Teräketjun ja laipan huolto](/views2/1081745/page79/bg4f.png)
FI-14
2. Polttoaineensuodatin
(a) Poista suodatin täyttöaukosta rautalankakoukulla.
(b) Pura suodatin ja pese bensiinillä, tai asenna
tarvittaessa uusi.
• Kun poistat suodattimen, nipistä imuputken pää
kiinni.
• Kun asennat suodattimen, huolehdi siitä, että
imuputkeen ei pääse suodatinkuituja tai pölyä.
3. Öljysäiliö
Poista suodatin täyttöaukosta rautalankakoukulla ja
puhdista bensiinillä. Kun asennat suodattimen,
varmista että se menee säiliön oikeaan etukulmaan.
4. Sytytystulppa
Puhdista elektrodi teräsharjalla ja säädä kärkiväli
tarvittaessa 0,65 mm:ksi.
5. Ketjuratas
Tarkasta, onko halkeamia tai kulumaa, jotka haittaavat ketjun
liikettä. Vaihda kulunut ketjuratas. Älä asenna uutta ketjua, jos
ratas on kulunut, tai kulunutta ketjua, kun ratas on uusi.
6. Etu- ja takavaimentimet
Vaihda, jos liimattu osa on irronnut tai kumiosa on haljennut.
Polttoaineensuodatin
Öljynsuodatin
Champion NGK
CS40EM/45EM RCJ-6Y BPMR8Y
9. Teräketjun ja -laipan huolto
Teräketju
• Leikkuuhampaiden on oltava terävät, jotta saha
toimisi hyvin ja turvallisesti.
Leikkuuhampaat on teroitettava, kun:
• Sahanpuru on puuterimaista.
• Sahaamiseen tarvitsee enemmän voimaa.
• Sahausjälki ei ole suora.
• Tärinä voimistuu.
• Polttoainetta kuluu enemmän.
Leikkuuhampaan teroittaminen:
• Käytä suojakäsineitä.
Ennen viilaamista:
• Tarkista, että teräketju on tukevasti kiinni.
• Varmista, että moottori ei käy.
• Käytä oikean kokoista pyöreää viilaachain.
Ketjun tyyppi:21BP/20BP 33SL
Viilan koko: 3/16 in (4.76 mm) 5/32 in (3.97 mm)
Aseta viila leikkuuhammasta vasten ja työnnä suoraan
eteenpäin. Pidä viila kuvan mukaisessa asennossa.
Kun olet viilannut leikkuuhampaan, tarkasta
syvyydensäätöhammas ja viilaa se oikeaan mittaan
(katso kuva).
Oikea mittaväline
Pyöristä olka
Syvyydensäätöhammas vakio
21BP: .025 ¨ (0.64 mm)
33SL: .020 ¨(0.51 mm)
VAROITUS
VAROITUS
HUOMAA
