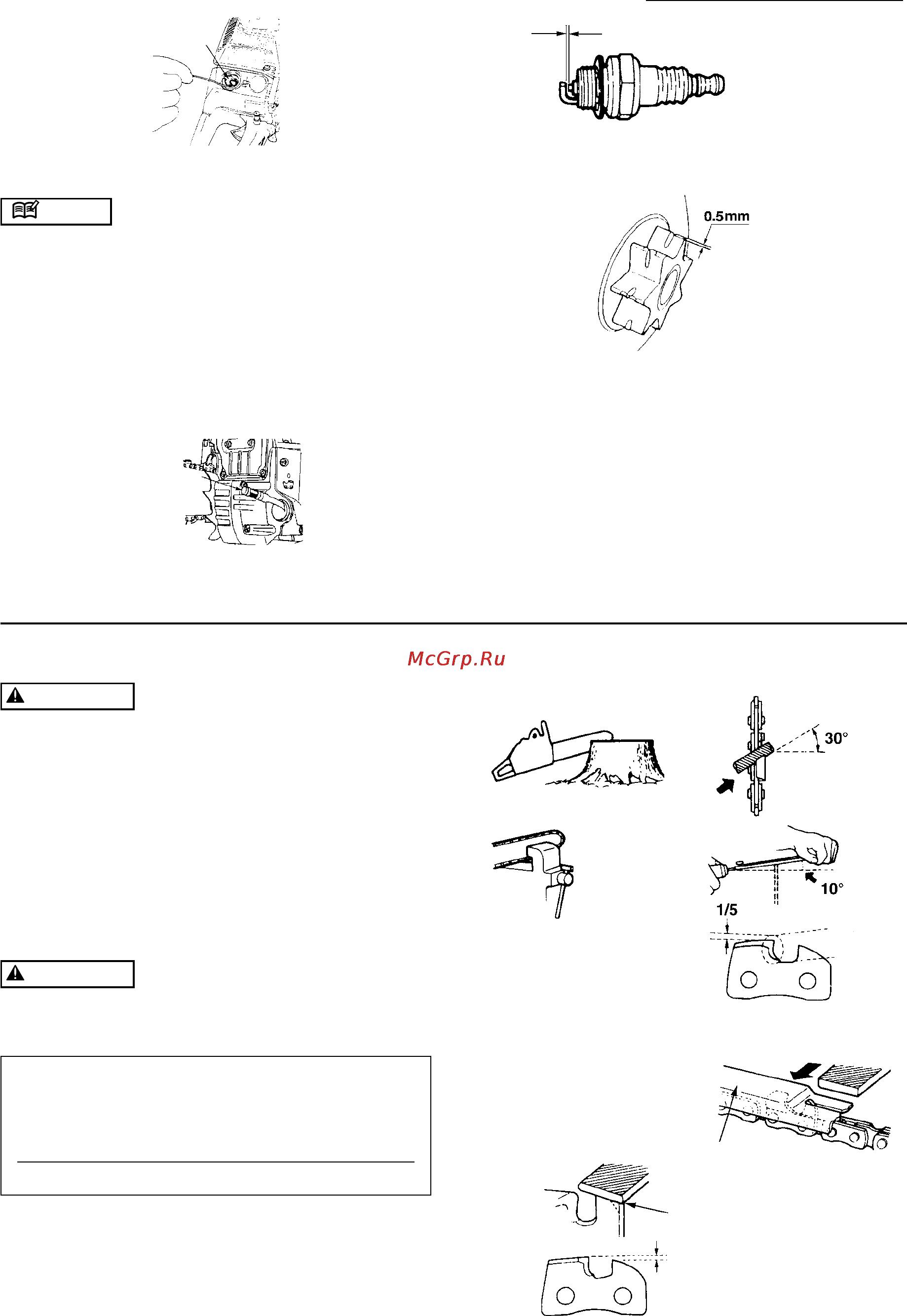

SE-14
Placera filen på skärlänken och för den rakt framåt. Håll
filen så som bilden visar.
När skärlänken filats kontrollerar du underställningsklackens
höjd och filar den till rätt höjd enligt bilden.
4. Tändstift
Rengör elektroderna med en stålborste och justera, om så
behövs, gnistgapet till 0.65 mm.
5. Kedjehjul
Kontrollera kedjehjulet med avseende på sprickor och slitage
som kan påverka kedjedrivningen. Byt ut hjulet om det är
mycket slitet. Montera aldrig en ny kedja på ett slitet kedjehjul
eller en sliten kedja på ett nytt hjul.
6. Främre och bakre dämpare
Byt ut om fästdelen börjat släppa eller gummidelen är sprucken.
2. Bränslefilter
(a) Ta ut filtret ur påfyllningshålet med en böjd ståltråd.
(b) Demontera filtret och tvätta med bensin. Byt filter vid behov.
OBS
• Sätt en klämma på sugledningens ände när filtret
demonterats.
• Se noga till att det inte kommer in fibrer eller damm i
sugledningen när du monterar filtret.
3. Oljebehållare
Ta ut oljefiltret ur påfyllningshålet med en böjd ståltråd. Rengör
filtret med bensin. Placera filtret i högra främre hörnet av tanken
när du sätter tillbaka det. Avlägsna också eventuella
föroreningar i tanken.
Bränslefilter
9. Underhåll av sågkedja och svärd
Lämpligt kontrollverktyg för
underställningsklackar
Champion NGK
CS40EM/45EM RCJ-6Y BPMR8Y
Standard för underställningsklack:
21BP: 0,64 mm (0,025’’)
Klackens topp ska vara
rundad
Oljefilter
0.6 ~ 0.7 mm
■ Sågkedja
VARNING
• Kedjans skärlänkar måste alltid hållas skarpa för
att kedjesågen ska arbeta mjukt och jämnt.
Skärlänkarna måste skärpas när:
• sågspånet blir dammlikt.
• du måste ta i för att sågen ska sjunka in i stocken.
• snittet inte går rakt.
• vibrationerna ökar.
• bränsleförbrukningen ökar.
Standarder för skärlänkar:
VARNING
• Använd skyddshandskar.
Före skärpning:
• Kontrollera att kedjan är ordentligt spänd.
• Kontrollera att motorn är avstängd.
• Använd en rundfil av rätt storlek för kedjan.
Kedjetyp: 21BP/20BP 33SL
Filstorlek: 3/16 in (4.76 mm) 5/32 in (3.97 mm)
