Hitachi CS45EM [63/98] Vedlikehold av kjede og sverd
![Hitachi CS45EM [63/98] Vedlikehold av kjede og sverd](/views2/1081745/page63/bg3f.png)

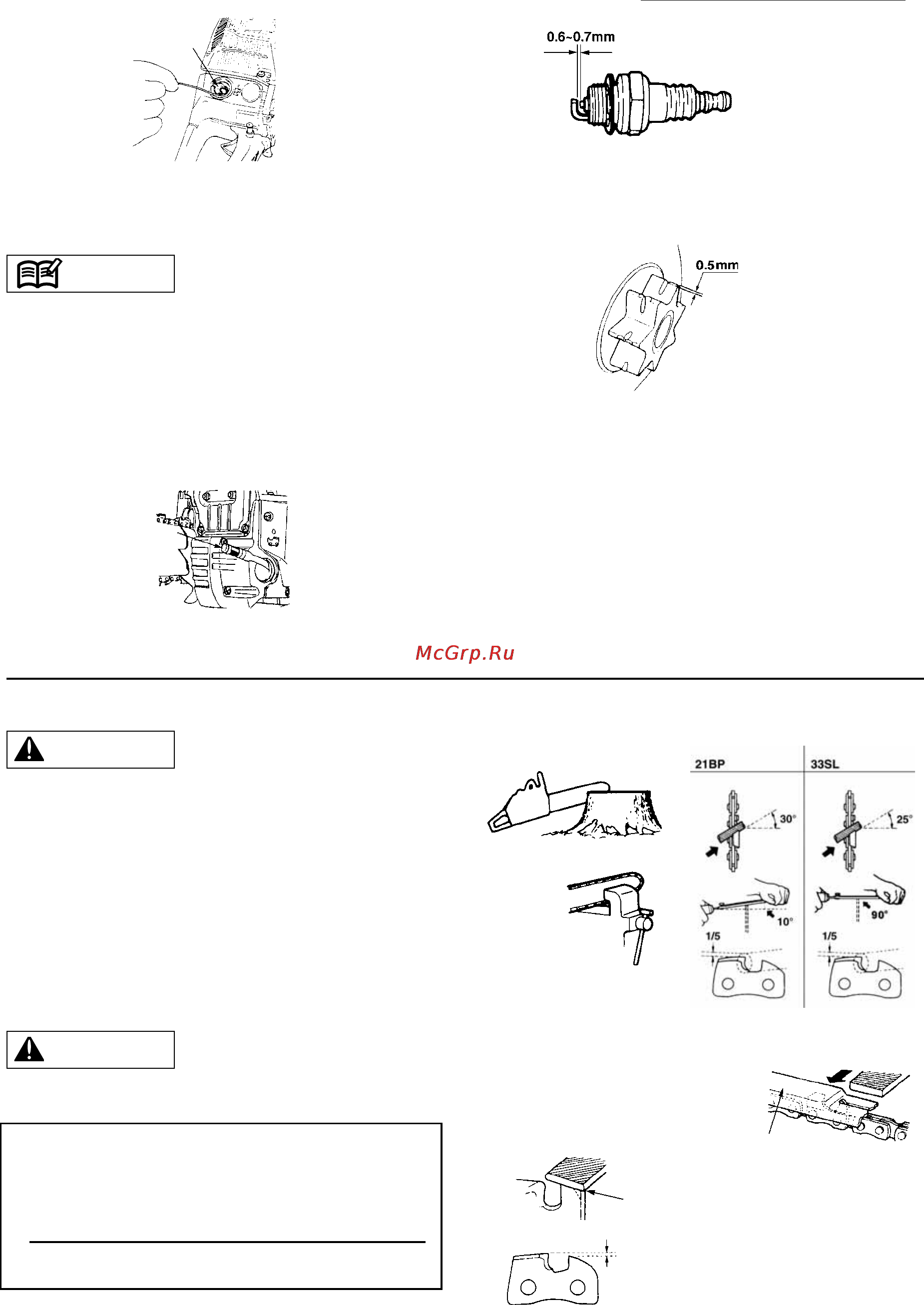

NO-14
2. Drivstoffilter
(a) Ta filteret ut av påfyllingsåpningen ved hjelp av en
bøyd ståltråd.
(b) Demonter filteret og vask i bensin, eller bytt det ut
om nødvendig.
• Bruk en klype til å holde enden av innsugsrøret etter
fjerning av filteret.
• Pass på at ikke støv eller filterfibre kommer inn i
innsugsrøret når du setter inn filteret igjen.
3. Oljetank
Ta ut oljefilteret med en bøyd ståltråd gjennom
påfyllingsåpningen, og rens det i bensin. Når du setter
4. Tennplugg
Rens elektrodene med en stålbørste, og juster åpningen
til 0,65 mm om nødvendig.
5. Kjedetannhjul
Kontroller for sprekker og stor slitasje som påvirker kjededrevet.
Dersom slitasjen er stor, bytt det ut med et nytt. Sett aldri et
nytt kjede på et slitt kjedetannhjul, eller et slitt kjede på et nytt
kjedetannhjul.
6. Fremre og bakre vibrasjonsdempere
Bytt ut dersom pålimte deler er løsnet, eller du ser sprekker i
gummidelene.
Drivstoffilter
Oljefilter
Champion NGK
CS40EM/45EM RCJ-6Y BPMR8Y
9. Vedlikehold av kjede og sverd
Sagkjede
• Det er veldig viktig for jevn og sikker drift at
skjæretennene alltid holdes skarpe.
Skjæretennene må files når:
• Sagflisen blir pulveraktig.
• Du må bruke mer kraft for å sage inn.
• Kuttesporet ikke går rett.
• Økte vibrasjoner.
• Økt bensinforbruk.
Standarder for skjæretenner:
• Pass på å bruke vernehansker.
Før filing:
• Pass på at sagkjedet holdes godt fast.
• Pass på at motoren er stoppet.
• Bruk en rund fil av riktig størrelse for kjedet.
Kjedetype: 21BP/20BP 33SL
Filstørrelse:3/16 in (4.76 mm) 5/32 in (3.97 mm)
Sett filen mot skjæretannen og skyv rett forover. Hold
filen i stillingen som vist på tegningen.
Etter at hver skjæretann er filt, kontroller dybdelæret og
fil det til riktig nivå som vist på tegningen.
Egnet filmal
Rund av hjørnet
Standard dybdelærehøyde
21BP: .025’’ (0,64 mm)
33SL: .020’’ (0.51 mm)
MERK
ADVARSEL
ADVARSEL
