FI-8
4. Terälaipan ja -ketjun asennus

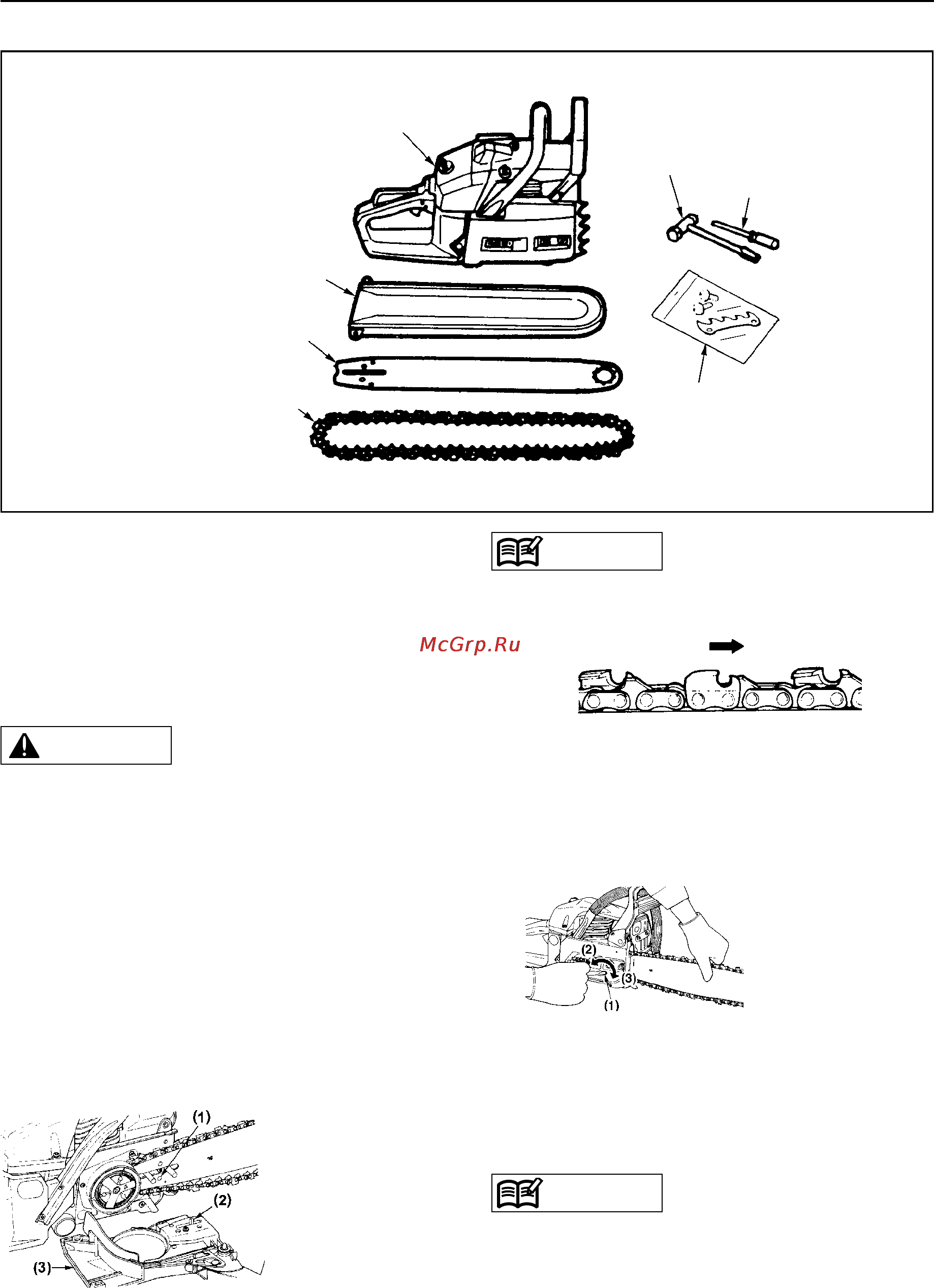

Normaali sahapakkaus sisältää kaikki kuvassa näkyvät osat.
Teräketju
Terälaippa
Terälaipan suojus
Moottorirunko
Tulppa-avain
Ruuvitaltta
kaasuttimen säätämista
varten
Hammastus ja
kiinnitysruuvit
Avaa laatikko ja asenna terälaippa sekä -ketju
moottorirunkoon:
* Kiinnitä mukana toimitettu
hammastus (1) runkoon
kahdella ruuvilla.
• Teräketjun hampaat ovat erittäin terävät. Käytä
paksuja suojakäsineitä.
1. Tarkista vetämällä etukahvaa eteenpäin, että
ketjujarru ei ole kiinni.
2. Avaa mutterit ja poista ketjunsuojus.
3. Kiinnitä hammastus saharunkoon.
4. Pujota teräketju ketjupyörän ympärille, sovita ketju
terälaipalle ja kiinnitä terälaippa saharunkoon.
Kohdista ketjunsuojuksen ketjun kiristysmutteri
terälaipan alempaan reikään.
(1) Reikä
(2) Kiristysmutteri
(3) Ketjunsuojus
Huomioi teräketjun oikea kulkusuunta.
5. Sovita ketjunsuojus saharunkoon ja kiristä mutterit
sormivoimin.
6. Pidä laipan päätä ylhäällä ja säädä ketjun kireyttä
säätöruuvilla, kun vetolenkit juuri koskettavat
terälaippaa.
7. Pidä laipan kärki ylhäällä ja kiristä mutterit
(12 ~ 15 Nm). Vedä sitten ketjua käsin ja tarkasta
sen herkkäliikkeisyys sekä oikea kireys. Tarvittaessa
löysää ketjunsuojus ja säädä uudelleen.
8. Kiristä säätöruuvi.
Uusi ketju venyy aluksi. Tarkasta ja säädä kireys usein,
koska löysä teräketju voi hypätä pois urasta tai kulua
nopeasti ja kuluttaa terälaippaa.
Ketjun suunta
(1) Kiristysruuvi
(2) Löysää
(3) Kiristä
VAROITUS
HUOMAA
HUOMAA
