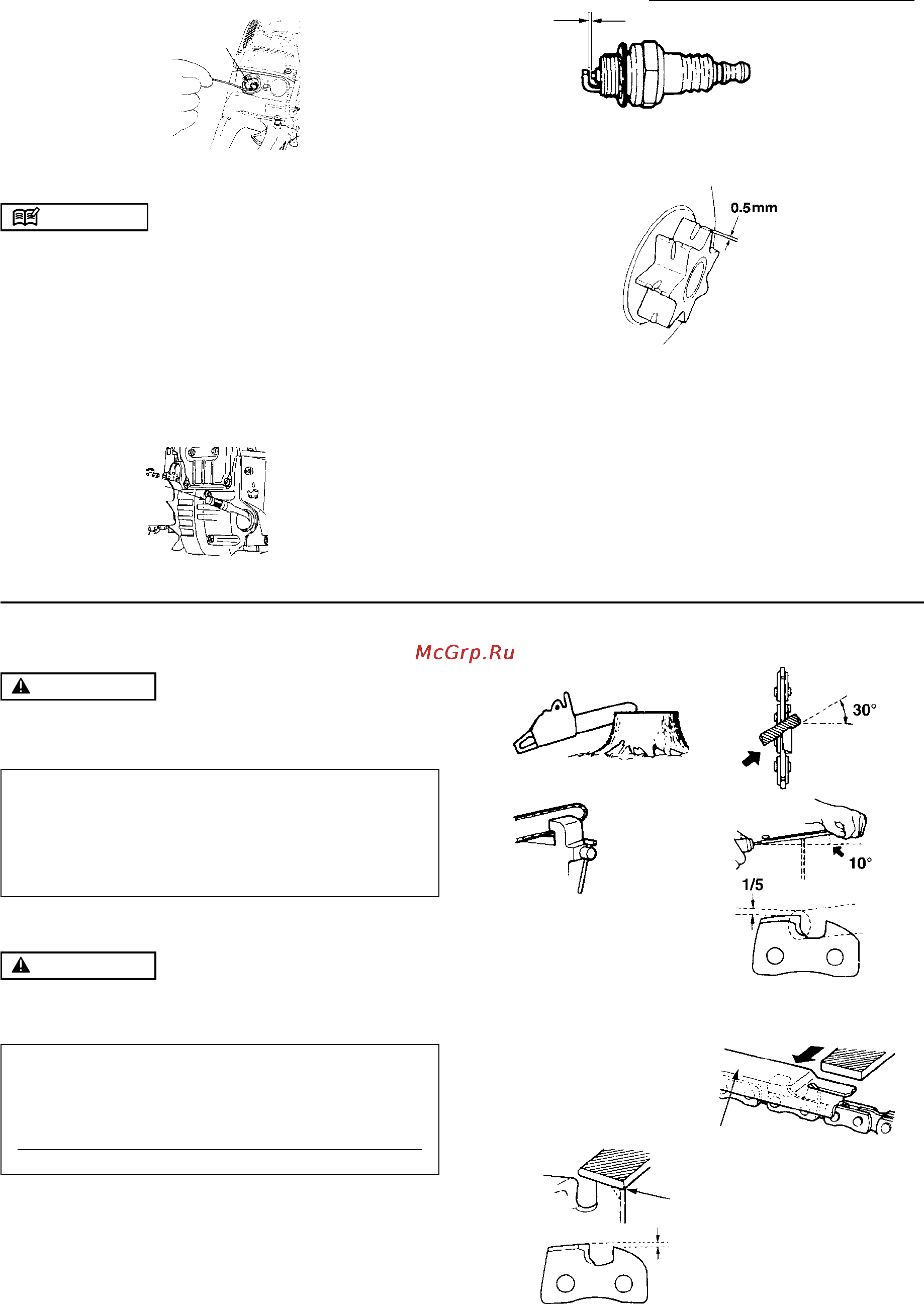

DK-14
2. Brændstoffilter
(a) Ved hjælp af en ståltråd med krog kan du tage filteret ud
fra påfyldningshullet.
(b) Skil filteret ad og vask med benzin, eller udskift det med et
nyt, hvis nødvendigt.
BEMÆRK
• Efter at have fjernet filteret, kan du klemme sammen om
enden af sugeledningen.
• Når du samler filteret, skal du passe på, der ikke kommer
filterfibre eller støv ind i sugeledningen.
3. Brændstoftank
Brug en ståltråd med krog til at tage brændstoffiltret ud gennem
påfyldningshullet og rengør med benzin. Når filteret sættes
tilbage på plads i tanken, er det vigtigt, at det placeres korrekt
foran i højre side. Rengør også tanken for snavs.
Brændstoffilter
9. Vedligeholdelse af savkæde og sværd
Passende dybdemåler
Gør skulderen rund
Standard dybdemål
21BP: .025" (0,64 mm)
■ Savkæde
ADVARSEL
Det er meget vigtigt for en jævn og sikker funktion altid at
holde skæretænderne skarpe.
Dine skæretænder skal skærpes, når:
• Savsmuldet bliver pulveragtigt.
• Du skal bruge ekstra kræfter til at save.
• Skærebanen ikke er lige.
• Vibrationen forhøjes.
• Brændstofforbruget forøges.
Standarder for indstilling af skær:
ADVARSEL
Sørg for at bære sikkerhedshandsker.
Inden der files:
• Sørg for, at savkæden holdes sikkert.
• Sørg for, at motoren er stoppet.
• Brug en rund fil af korrekt størrelse til kæden.
Kædetype: 21BP/20BP 33SL
Filstørrelse: 3/16 in (4.76 mm) 5/32 in (3.97 mm)
Placer filen på skæretanden og skub lige fremad. Hold file-
positionen som vist på billedet.
Efter hver skæretand er blevet filet, skal du checke dybdemålet
og file det til det korrekte niveau som vist på billedet.
0,6 ~ 0,7 mm
3. Tændrør
Rens elektroderne med en stålbørste og sæt afstanden tilbage
til 0,65 mm som nødvendigt.
5. Kædehjul
Undersøg for brug og for overdreven slid, som griber ind i
kædedrevet. Hvis sliddet er væsentligt, skal det udskiftes med
et andet. Monter aldrig en ny kæde på et slidt kædehjul eller
en slidt kæde på et nyt kædehjul.
6. Forreste og bagerste støddæmpere
Udskift hvis den fastklæbede del på gummidelen er skallet af
eller revner.
Champion NGK
CS40EM/45EM RCJ-6 YBPMR8Y
Brændstoffilter
