NO-8
Vær oppmerksom på den korrekte rotasjonsretningen
for kjedet.
5. Sett på kjededekselet på motorenheten og stram
mutterne med fingrene.
6. Mens du holder opp spissen av sverdet, justerer du
kjedestrammingen ved å vri strammeskruen inntil
kjedelåsene såvidt berører undersiden av
sverdsporet.
7. Stram mutterene godt, mens sverdet holdes opp (12
~ 15 N·m). Kontroller så at kjedet roterer lett og at
strammingen er passende ved å bevege det for hånd.
Rejuster om nødvendig, med kjededekselet løsnet.
8. Trekk til strammeskruen.
Et nytt kjede vil alltid strekke seg når man begynner å
bruke det. Kontroller og etterstram kjedet ofte, da et
løst kjede lett kan hoppe av eller medføre rask slitasje
på kjedet og sverdet.

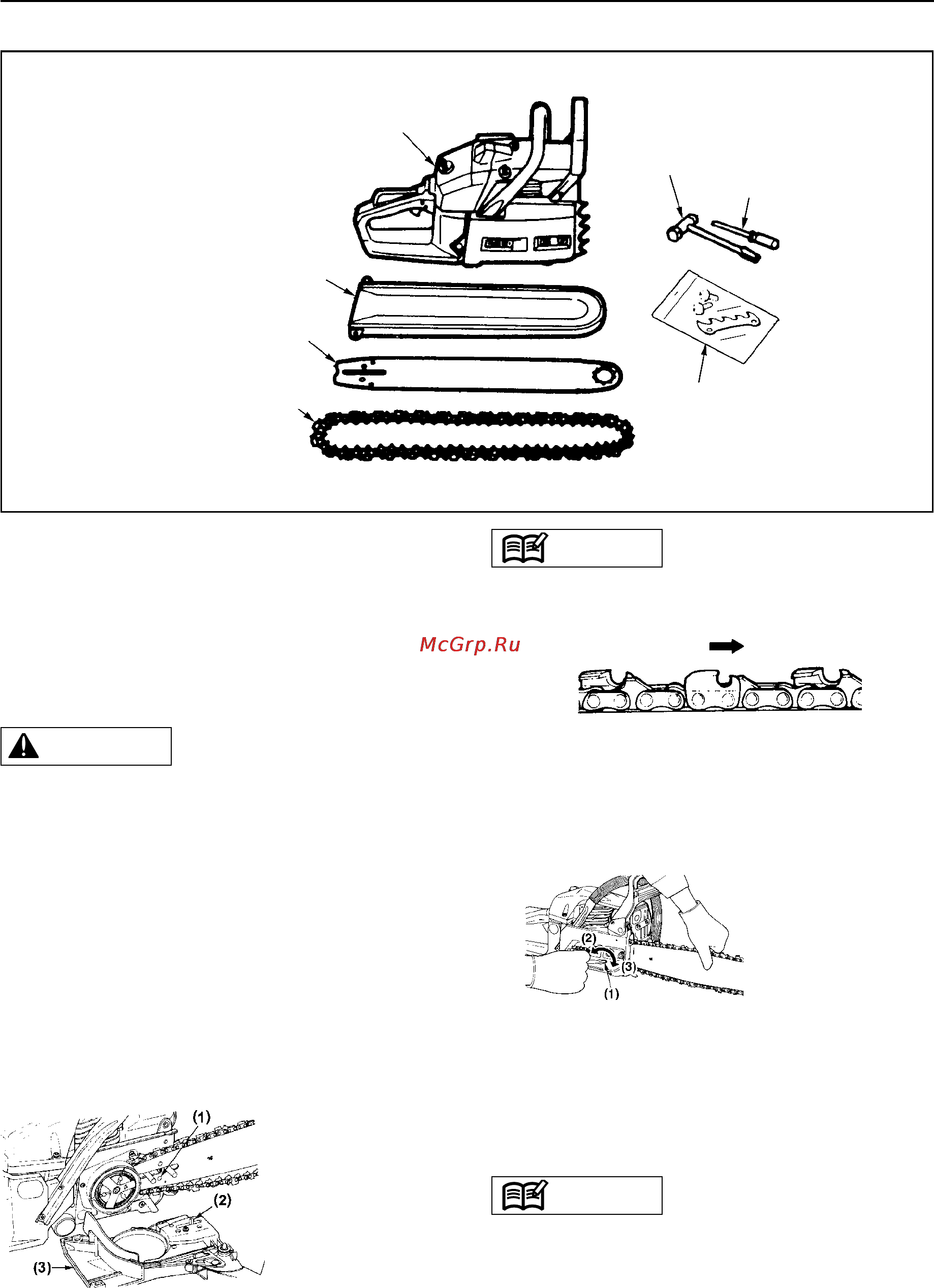

4. Montering av sverd og kjede
En standard sagenhetspakke inneholder gjenstandene som vist.
Sagkjede
Sverd
Sverdbeskytter
Motorenhet
Pluggnøkkel
Skrutrekker for
forgasserjustering
Taggplate og
monteringsskruer
Åpne esken og monter sverdet og sagkjedet på
motorenheten på følgende måte:
* Monter den leverte taggede
støtdemperen (1) på enheten med
de to skruene.
• Sagkjedet har meget skarpe kanter. Bruk tykke
arbeidshansker for beskyttelse.
1. Trekk kjedebremsbøylen mot fronthåndtaket for å
kontrollere at kjedebremsen ikke er aktivert.
2. Løsne mutterene og fjern kjededekselet.
3. Monter den tilkoblede taggplaten til motorenheten.
4. Tilpass kjedet til kjedetannhjulet og, mens du holder
kjedet rundt sverdet, monter sverdet til motorenheten.
Juster stillingen til kjedestrammermutteren på
kjededekselet til det laveste hullet på sverdet.
(1) Hull
(2) Strammemutter
(3) Kjededeksel
Rotasjonsretning
(1) Strammeskrue
(2) Løsne
(3) Stramme
MERK
ADVARSEL
MERK
