Hitachi CS45EM [39/98] Forklaring af symboler på maskinen
![Hitachi CS45EM [39/98] Forklaring af symboler på maskinen](/views2/1081745/page39/bg27.png)
DK-6

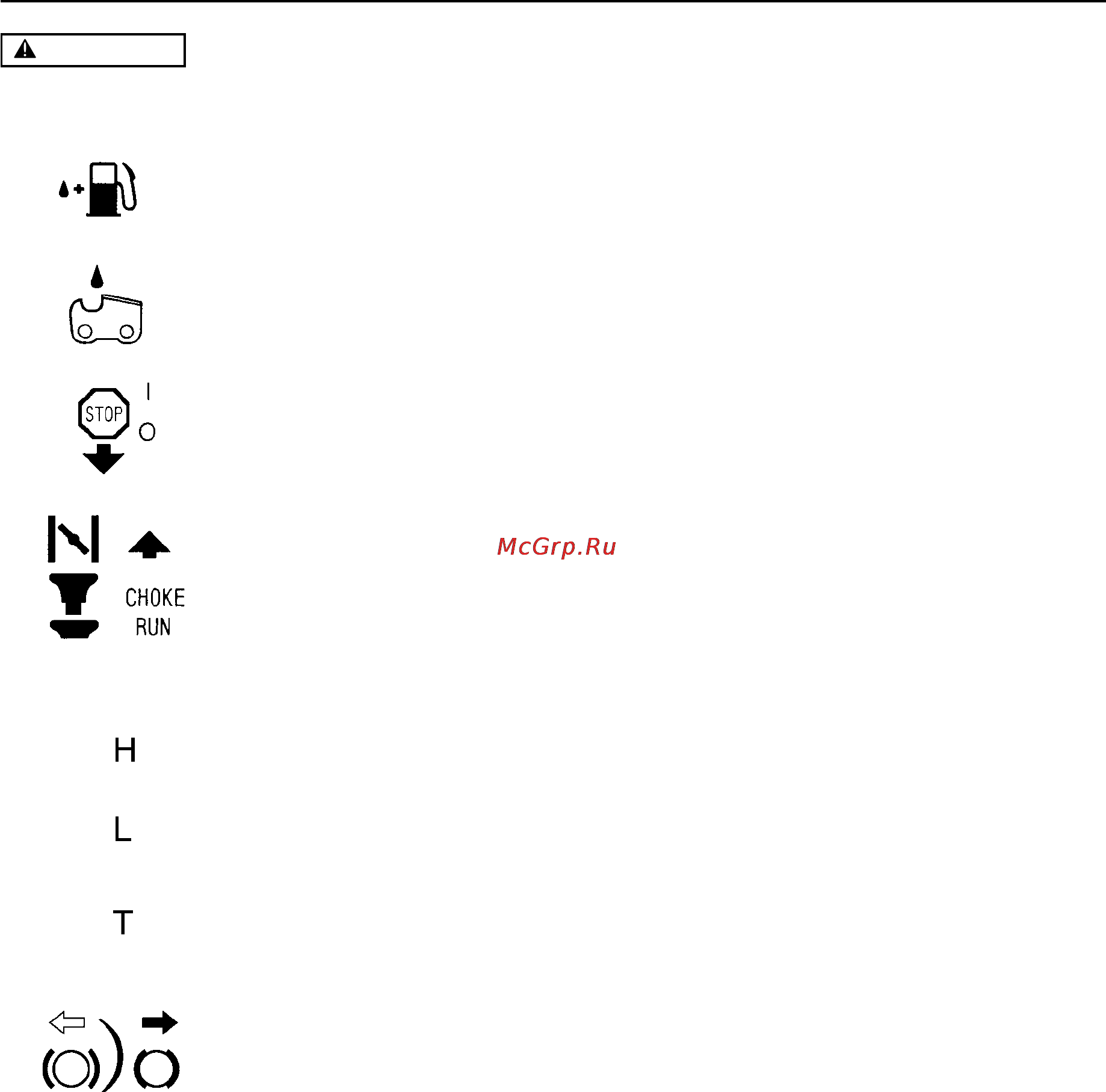

2. Forklaring af symboler på maskinen
Hullet til påfyldning af brændstof ”BLANDINGSBENZIN”
Position: Brændstofshætte
Hullet til at efterfylde kædeolie
Position: Oliehætte
Når du sætter kontakten på position "I", starter motoren.
Når kontakten sættes i “O” position, stopper motoren straks.
Position: Produktets venstre bagende
Start motoren.
Startstilling når motoren er kold. (koldstart)
Position: Øverste højre del af luftfilterdækslet
Skruen under “H” prægningen er skruen til justering af Høj hastighed.
Skruen under “L” prægningen er skruen til justering af Lav hastighed.
Skruen på venstre side af “T” prægningen er tomgangsjusteringsskruen.
Position: Venstre side af det bageste håndtag
Viser de retninger, hvor kædebremsen er frakoblet (hvid pil) og aktiveret (sort pil).
Position: Forsiden af kædedækslet
ADVARSEL
For sikker betjening og vedligeholdelse er symbolerne udskåret i relief på maskinen.
Ifølge disse instruktioner skal du være omhyggelig med ikke at lave nogen fejl.
