NO-12
• Les seksjonen „For sikker drift“ før
du fortsetter arbeidet. Det anbefales
å trene på enkle stokker først. Dette
vil også la deg bli kjent med
maskinen.
• Følg alltid sikkerhetsreglene. Motor-
sagen må kun brukes til kutting av
treverk. Det er forbudt å kutte andre
typer materiale. Vibrasjoner og
tilbakeslag varierer med ulike mate-
rialer, og kravene til sikkerhets-
bestemmelsene blir ikke overholdt.
Ikke bruk motorsagen som
brekkstang for løfting, flytting eller
deling av gjenstander. Ikke lås den
fast i stativer. Det er forbudt å hekte
verktøy eller tilbehør på motorsagen
dersom dette ikke er spesifisert av
produsenten.
• Ved gjennomsaging/kapping, når sagkuttet nesten
er ferdig, vær klar til holde enheten oppe når den
presser seg gjennom, slik at den ikke følger
bevegelsen nedover og kutter ben, føtter eller
kroppen, eller kommer i kontakt med en hindring.
• Hold alltid barkstøtten mot treet fordi kjedet
plutselig kan bli dratt inn i treet.
• Det er unødvendig å tvinge sagen inn i kuttet. Legg
kun lett press på, mens sagen går på fullt turtall.
• Når sagkjedet blir sittende fast i kuttet, ikke prøv å
trekke det ut med makt, bruk en kile eller en
brekkstang til å åpne kuttet.
VERN MOT TILBAKESLAG
Denne sagen er utstyrt med en
kjedebrems som stopper kjedet ved
tilbakeslag dersom den fungerer som
den skal. Du må kontrollere
kjedebremsfunksjonen før hver gangs
bruk ved å kjøre sagen på fullt turtall i
1 - 2 sekunder og skyve
kjedebremsbøylen forover. Kjedet
skal stoppe umiddelbart med motoren
på fullt turtall. Dersom kjedet stopper
sent, eller ikke stopper, bytt ut
bremsebånd og clutchtrommel før
bruk.
• Det er uhyre viktig at kjedebremsen
kontrolleres for riktig funksjon før hver
gangs bruk, og at kjedet er skarpt, for
å ivareta sagens nivå av
tilbakeslagssikkerhet. Fjerning av
sikkerhetsutstyr, utilstrekkelig
vedlikehold eller ukorrekt montering
av sverd eller kjede kan øke risikoen
for alvorlig personskade pga.
tilbakeslag.

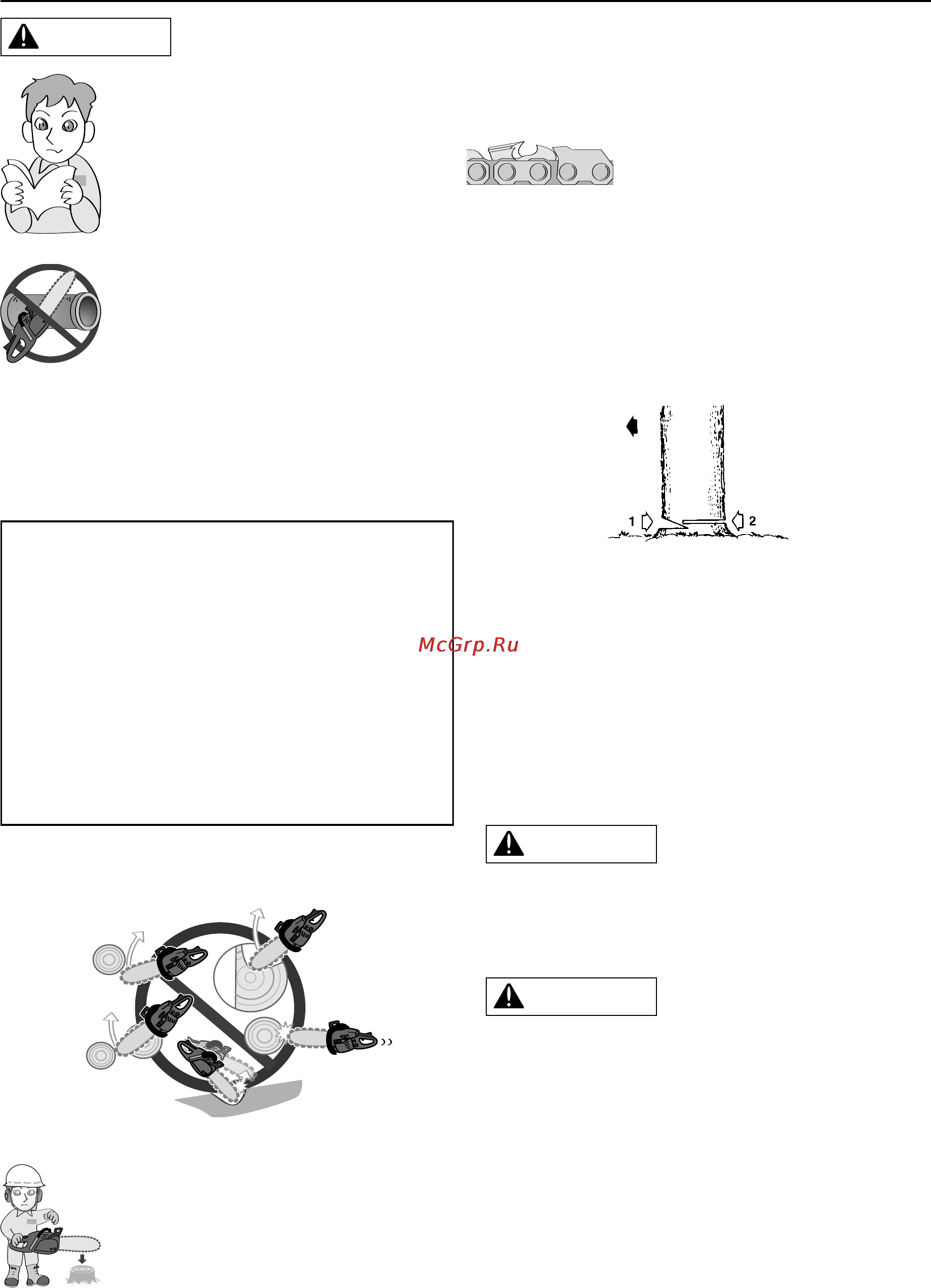

FELLING AV ET TRE
1. Bestem fallretningen ut fra vindretning, helling på
treet, plassering av tunge greiner, muligheter for enkel
fullføring av arbeidet etter felling og andre faktorer.
2. Under klargjøring av området rundt treet, sørg for
godt fotfeste og rømningsvei.
3. Sett et felleskår en tredjedel inn i stammen i
felleretningen.
4. Lag et hovedkutt fra motsatt side av felleskåret på
et litt høyere nivå enn bunnen av felleskåret.
• Sikre at kolleger som arbeider i nærheten, blir
advart under felling av treet.
Kapping og kvisting
• Sikre alltid godt fotfeste. Ikke stå på stokken.
• Vær oppmerksom på at stokken kan rulle. Særlig
under arbeid i hellinger skal man stå på oversiden
av stokken.
• Følg instruksjonene i „For sikker drift“ for å unngå
tilbakeslag av sagen.
Kontroller spennretningen i stokken som skal kappes,
før du starter arbeidet. Fullfør alltid kappingen fra den
motsatte siden av spennretningen, for å unngå at sverdet
setter seg fast i kuttet.
Felleretning
Felleskår Hovedkutt
7. Saging
ADVARSEL
ADVARSEL
ADVARSEL
