Hitachi CS45EM [55/98] Forklaring av symbolene på maskinen
![Hitachi CS45EM [55/98] Forklaring av symbolene på maskinen](/views2/1081745/page55/bg37.png)
NO-6

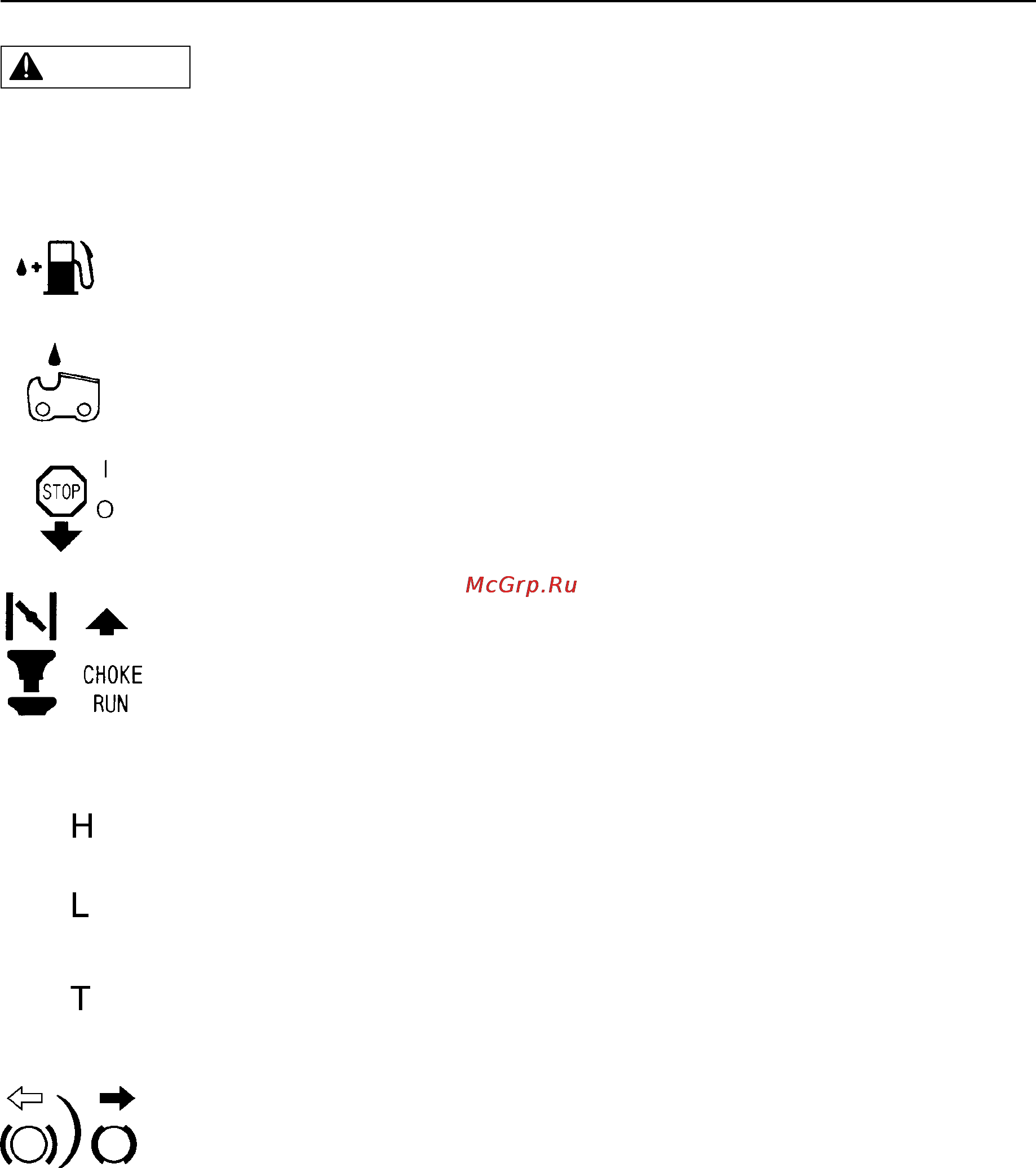

2. Forklaring av symbolene på maskinen
• Symbolene er inngravert på maskinen for trygg bruk og vedlikehold.
Pass på at du ikke gjør noen feil i henhold til disse indikasjonene.
Bensinpåfyllingsrør “BLAND BENSIN”
Plassering: Drivstoffdeksel
Kjedoljepåfylling
Plassering: Lokket til kjedeoljetanken
Ved å sette bryteren i “ | ” stilling, kan motoren startes.
Ved å sette bryteren i “O” stilling, stopper motoren umiddelbart.
Plassering: Bak, på venstre side av maskinen.
Starte motoren.
Startmodus når motoren er kald. (kaldstart)
Plassering: Øverst til høyre på luftfilterdekselet
Skruen under “H” merket er høyhastighetsjusteringsskruen.
Skruen under “L” merket er lavhastighetsjusteringsskruen.
Skruen til venstre for “T” merket er tomgangsjusteringsskruen.
Plassering: Venstre side av bakre håndtak.
Viser retningen som kjedebremsen løses (hvit pil) og aktiveres (sort pil) i.
Plassering: Foran på kjededekselet
ADVARSEL
