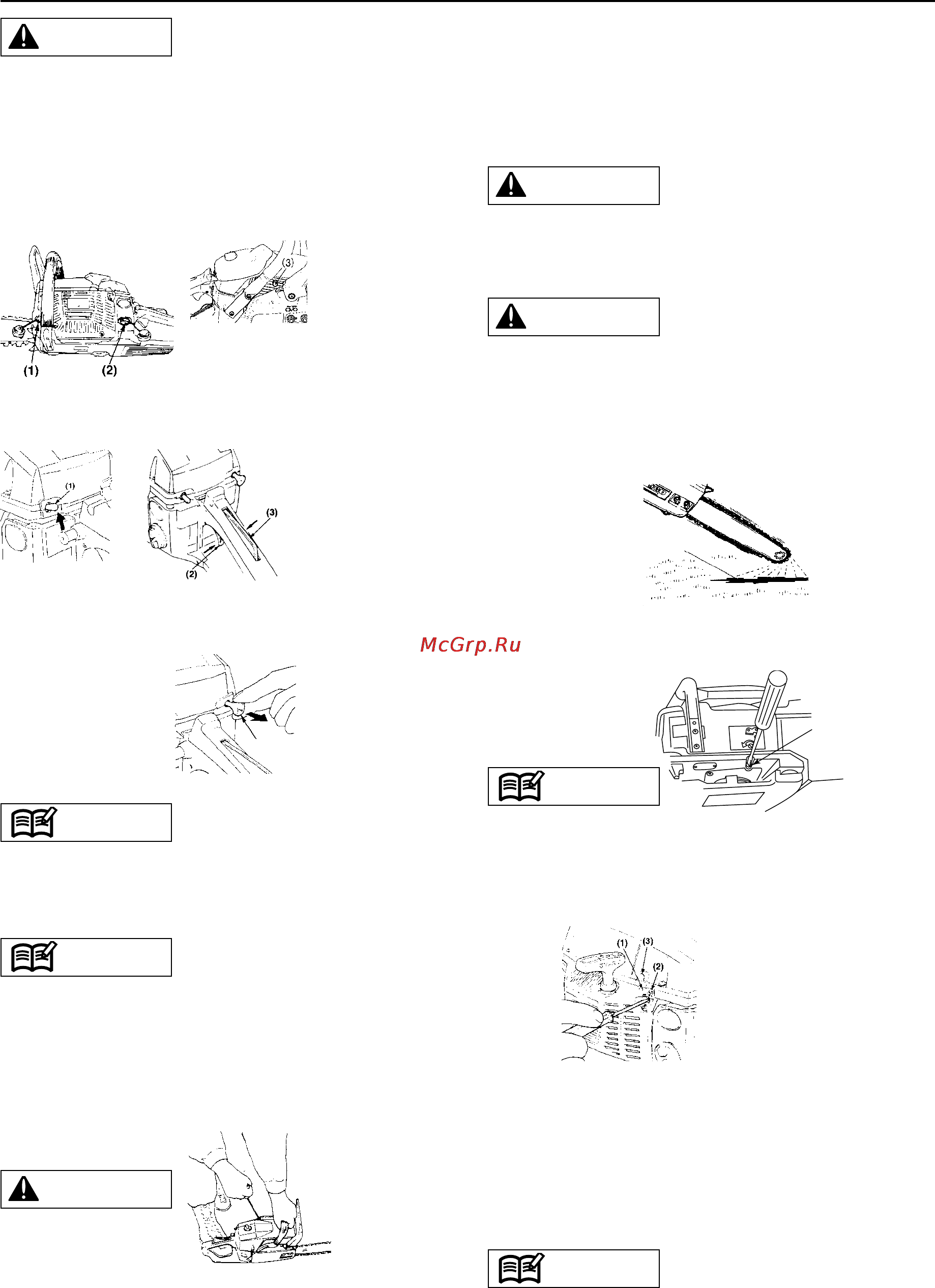

![Hitachi CS45EM [59/98] Drift av motoren](/views2/1081745/page59/bg3b.png)
NO-10
MAX
MIN
6. Drift av motoren
• Det er meget farlig å bruker en motorsag med skadde
eller manglende deler.
For du starter motoren, sikre at alle deler,
inkludert sverd og kjede, er forskriftsmessig
montert.
STARTE MOTOREN
1. Fyll på drivstoff og kjedeolje, og fest lokkene godt.
2. Sett bryteren i “I“ stilling. Trykk på
dekompresjonsventilen (3).
3. Trekk chokehendelen helt ut til chokeposisjon. Dette
låser gassen automatisk i startposisjon.
Hvis motoren ikke er lett å starte, trekk chokehendelen
helt ut og trykk den inn igjen. Dette låser gassen i
startposisjon.Dra i startsnoren.
Så snart chokeknappen er trukket ut, vil den ikke
returnere til driftsstilling, selv om du prøver å trykke den
ned med fingrene. Når du ønsker å returnere
chokeknappen til driftsstilling, trekk isteden ut
gassknappen.
4. Trekk hardt i startsnoren mens du holder sagen støtt
mot underlaget.
• Ikke start motoren mens du holder sagen i kun
en hånd. Sagkjedet kan komme borti kroppen din.
Dette er meget farlig.
5. Når du hører at motoren vil starte, med
gassregulatorsperren trykket inn, trykk på
gassregulatoren. Dette vil automatisk løse ut gassen
fra startposisjon til bruksposisjon, og returnere
chokehendelen til bruksposisjon.
6. La motoren gå seg varm mens du trykker lett på
gassknappen.
• Hold deg borte fra sagkjedet, da dette vil rotere
ved start av motoren.
KONTROLLERE OLJETILFøRSELEN
• Sikre at sverdet og kjedet er montert når du
kontrollerer oljetilførselen.
Hvis ikke, kan roterende deler eksponeres. Det
er meget farlig.
Etter at motoren er startet, kjør kjedet med moderat
hastighet og se etter om olje spruter som vist på bildet.
Kjedeoljestrømmen kan justeres ved å sette en
skrutrekker i hullet nederst på clutchsiden. Juster i
samsvar med arbeidsforholdene.
Oljetanken skal være nesten tom samtidig som
drivstoffet er brukt opp. Pass på å fylle oljetanken hver
gang du fyller drivstoff.
FORGASSERJUSTERING
Forgasseren på din maskin er fabrikkinnstilt, men det
kan være nødvendig med finjusteringer under endringer
i arbeidsforhold.
Før justering av forgasseren, sikre at luft- og
bensinfilterene er rene og nye, og at bensinen er ordentlig
blandet.
Ved justering, gjør som følger:
Pass på å justere forgasseren med sagkjedet tilkoblet.
(1) Bryter
(2) Gassknapp
(3) Gassperre
(1) Kjedeolje
(2) Drivstoff
(3) Dekompresjonsventil
Kjedeoljestrøm
justering
(1) L nål
(2) H nål
(3) Tomgangsskrue
Chokeknapp
Kjedeolje
ADVARSEL
MERK
MERK
MERK
MERK
ADVARSEL
ADVARSEL
ADVARSEL
