FI-6

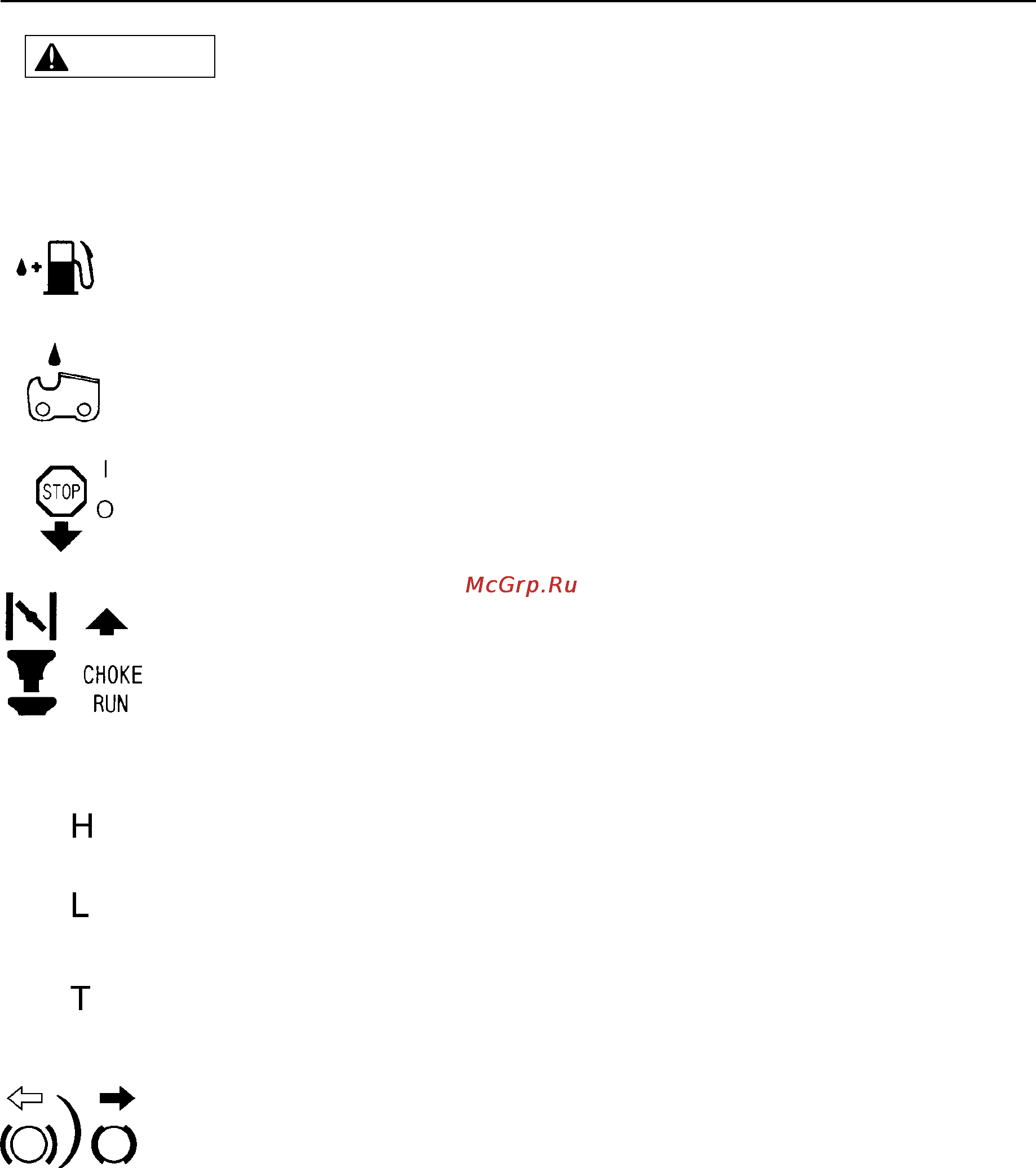

2. Koneen symbolit
• Symbolit on kaiverrettu koneen pintaan.
Noudata merkintöjä ja ohjeita huolellisesti.
Polttoaineen tankkaus
Paikka: polttoainesäiliön korkki
Teräketjuöljyn lisäys
Paikka: öljysäiliön korkki
Kytkimen asennossa “ | ” moottori käynnistyy.
Kytkimen asennossa “O” moottori pysähtyy heti.
Paikka: vasemmalla takana
Moottorin käynnistäminen:
Kylmän moottorin käynnistäminen (kylmäkäynnistys).
Paikka: ilmanpuhdistimen kotelon yläpuolella
“H”-kirjaimella merkitty ruuvi on nopean käynnin säätöruuvi.
“L”-kirjaimella merkitty ruuvi on hitaan käynnin säätöruuvi.
“T”-kirjaimella merkitty ruuvi on joutokäynnin säätöruuvi.
Paikka: takakahvan vasemmalla puolella
Näyttää suunnan, joka vapauttaa ketjujarrun (valkoinen nuoli) tai aktivoi sen (musta nuoli).
