S
E
SE-11
Om bromsen inte fungerar korrekt ska du kontakta vår
återförsäljare för kontroll och reparation.
Om motorn fortsätter att arbeta med högt varvtal när
bromsen är ansatt, kommer kopplingen att överhettas
och orsaka problem.
Om bromsen ansätts under arbetet ska du omedelbart
släppa gasreglaget för att stoppa motorn.
■ STOPPA MOTORN
1. Släpp gasreglaget för att låta motorn gå på tomgång
några minuter.
2. Sätt väljaren i läge O (STOPP).
Skyddsmekanism mot förgasaris
Om du använder kedjesågen vid 0–5 °C och hög
luftfuktighet kan is bildas i förgasaren. Detta kan i in tur
försämra motorns uteffekt eller göra att motorn inte
arbetar korrekt.
Därför är den här produkten försedd med en
ventilationslucka på högra sidan av cylinderkåpan, vilken
gör att varm luft kan blåsas mot motorn för att förhindra
isbildning.
Under normala förhållanden ska produkten användas i
normalt driftläge (i det läge den var inställd för vid
leverans). Om det finns risk för isbildning ska du ställa
om produkten för drift med skydd mot förgasaris innan
du använder den.
VARNING
• Om du fortsätter att använda produkten i läget för
skydd mot förgasaris vid normal temperatur,
kanske motorn inte startar korrekt eller arbetar med
normalt varvtal. Därför ska du alltid återställa
produkten till normalt driftläge när det inte längre
råder någon risk för isbildning.

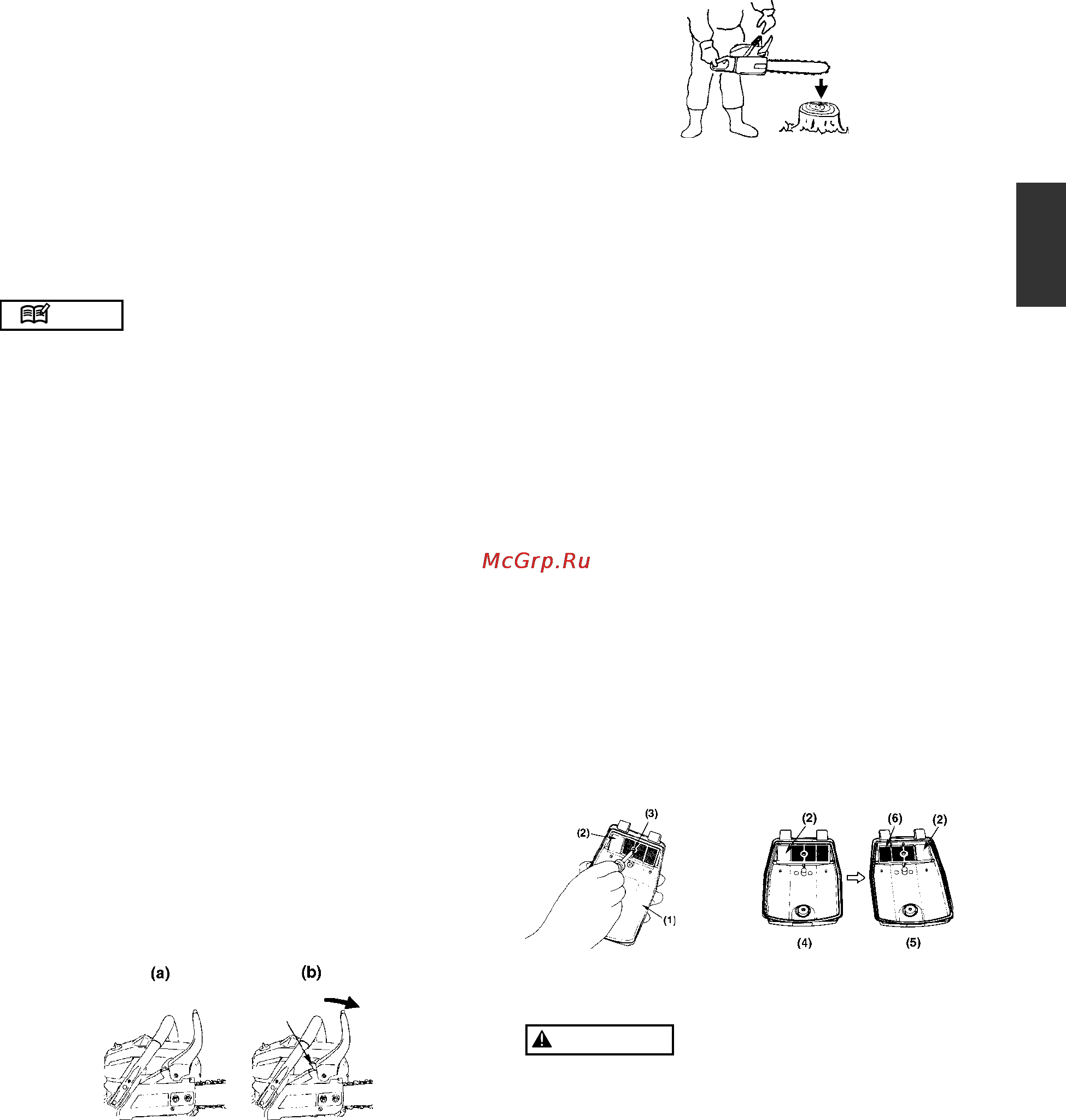

■ VÄXLA MELLAN DRIFTLÄGEN
1. Flytta väljaren till läge O för att stänga av motorn.
2. Avlägsna luftfilterkåpan från cylinderkåpan.
3. Lossa skruven och avlägsna filtret på luftfilterkåpans
baksida.
4. Vrid filtret ett halvt varv och sätt tillbaka kåpan.
1. Skruvarna H och L kan bara vridas inom ett
begränsat område (se nedan).
Skruv H
:-
1
/
4
Skruv L : -
1
/
4
2. Starta motorn och låt den värmas upp på lågt varvtal
under några minuter.
3. Vrid tomgångsskruven (T) moturs tills sågkedjan inte
rör sig. Om tomgångsvarvtalet är för lågt, vrider du
skruven medurs.
4. Gör ett provsnitt och justera skruven H för bästa
sågeffekt, inte för högsta varvtal.
OBS
På en del modeller som säljs i områden med stränga
regler för avgasutsläpp kan högt eller lågt varvtal på
förgasaren inte ställas in. Sådan justering kan medföra
att motorn öppnas utanför gränsen för tillåtna utsläpp.
För dessa modeller är inställning av
tomgångshastigheten den enda förgasarinställning som
kan göras.
För modeller som medger inställning av lågt eller högt
varvtal har förgasaren förinställts vid tillverkningen.
Genom finjustering kan prestandan optimeras i
förhållande till klimat, höjdnivä o.s.v. Vrid dock aldrig
justeringsskruvarna mer än 90 grader åt gången,
eftersom felinställning kan resultera i motorskada.
Rådgör med HITACHIs återförsäljare, om du inte är
bekant med denna typ av inställning.
■ KEDJEBROMS
Den här maskinen är försedd med en automatisk
kedjebroms, som stoppar sågkedjan vid eventuella kast
under sågning. Bromsen fungerar automatiskt, tack vare
tröghetsverkan på en vikt innanför det främre skyddet.
Du kan också ansätta bromsen manuellt när det främre
skyddet är nedfällt mot svärdet.
Lossa bromsen genom att dra det främre skyddet uppåt
mot det främre handtaget tills du hör ett klickande ljud.
[Viktigt]
Kontrollera alltid bromsens funktion vid den dagliga
inspektionen.
Kontrollera bromsens funktion:
1) Stäng av motorn.
2) Håll kedjesågen horisontellt. Släpp det främre
handtaget. Slå svärdets spets mot en stubbe eller
ett trästycke och kontrollera att bromsen ansätts.
Ansättningsnivån beror av svärdslängden.
(4) Normalt driftläge
(5) Drift med skydd mot förgasaris
(6) Filter
(1) Luftfilterkåpa
(2) Platta
(3) Skruv
