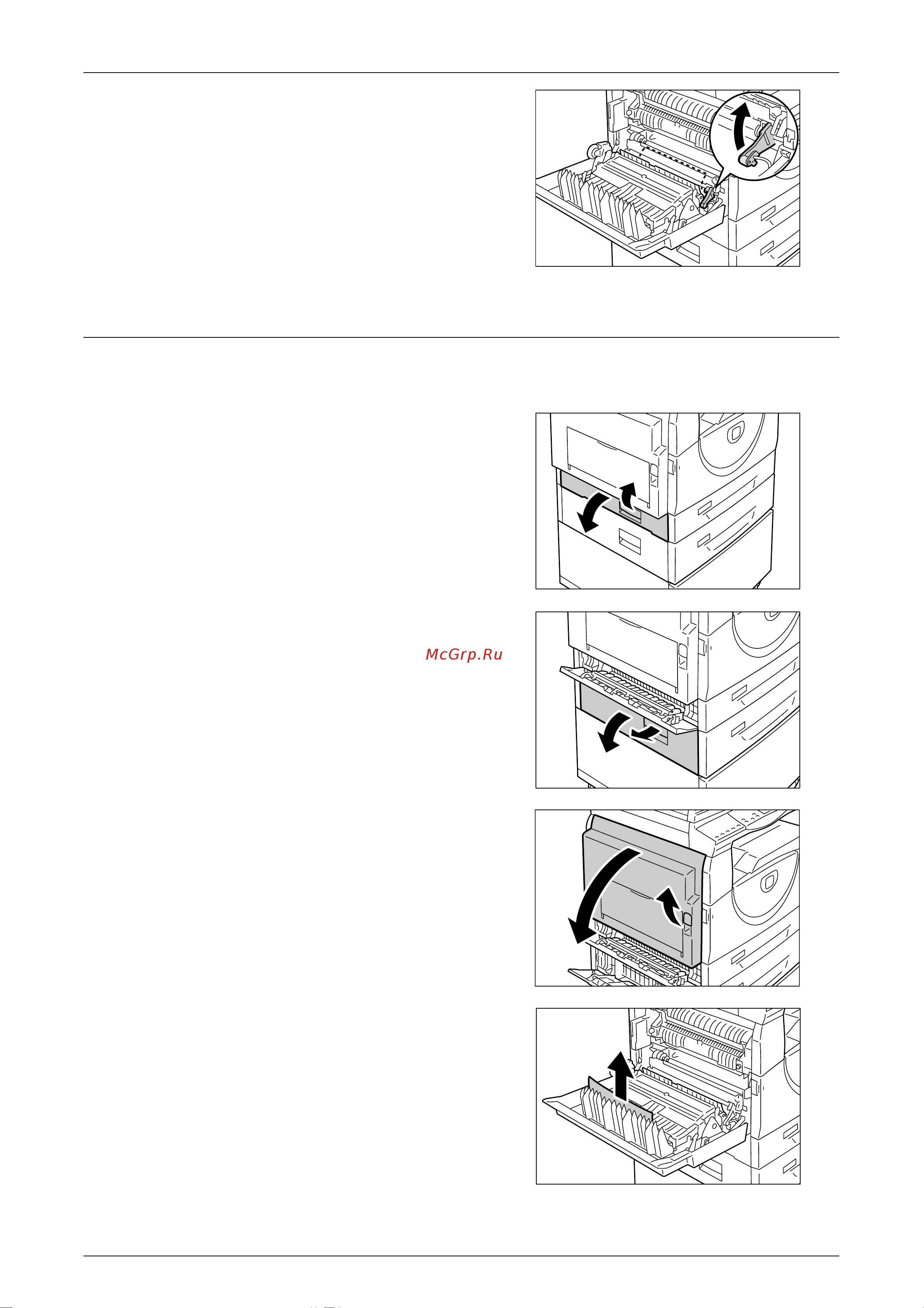

Застревание бумаги
Руководство пользователя Xerox WorkCentre 5016/5020 113
3) Если бумага застряла в месте,
показанном на рисунке, и ее
не удается вытащить за края,
поднимите зеленый рычажок и
вытащите застрявшую бумагу.
4. Аккуратно закройте левую крышку
икрышку 1.
E4: Застревание бумаги под левой крышкой
Далее представлена процедура удаления бумаги, застрявшей под левой
крышкой, когда на дисплее выводится код ошибки [Е4].
1. Возьмитесь за защелку и откройте
крышку 1.
2. Возьмитесь за защелку и откройте
крышку 2.
3. Аккуратно поднимите защелку левой
крышки и откройте крышку.
4. Вытащите застрявшую бумагу.
Примечание • Не оставляйте в аппарате
обрывков бумаги.
1) Если бумага застряла в месте,
показанном на рисунке,
вытащите ее вверх.
