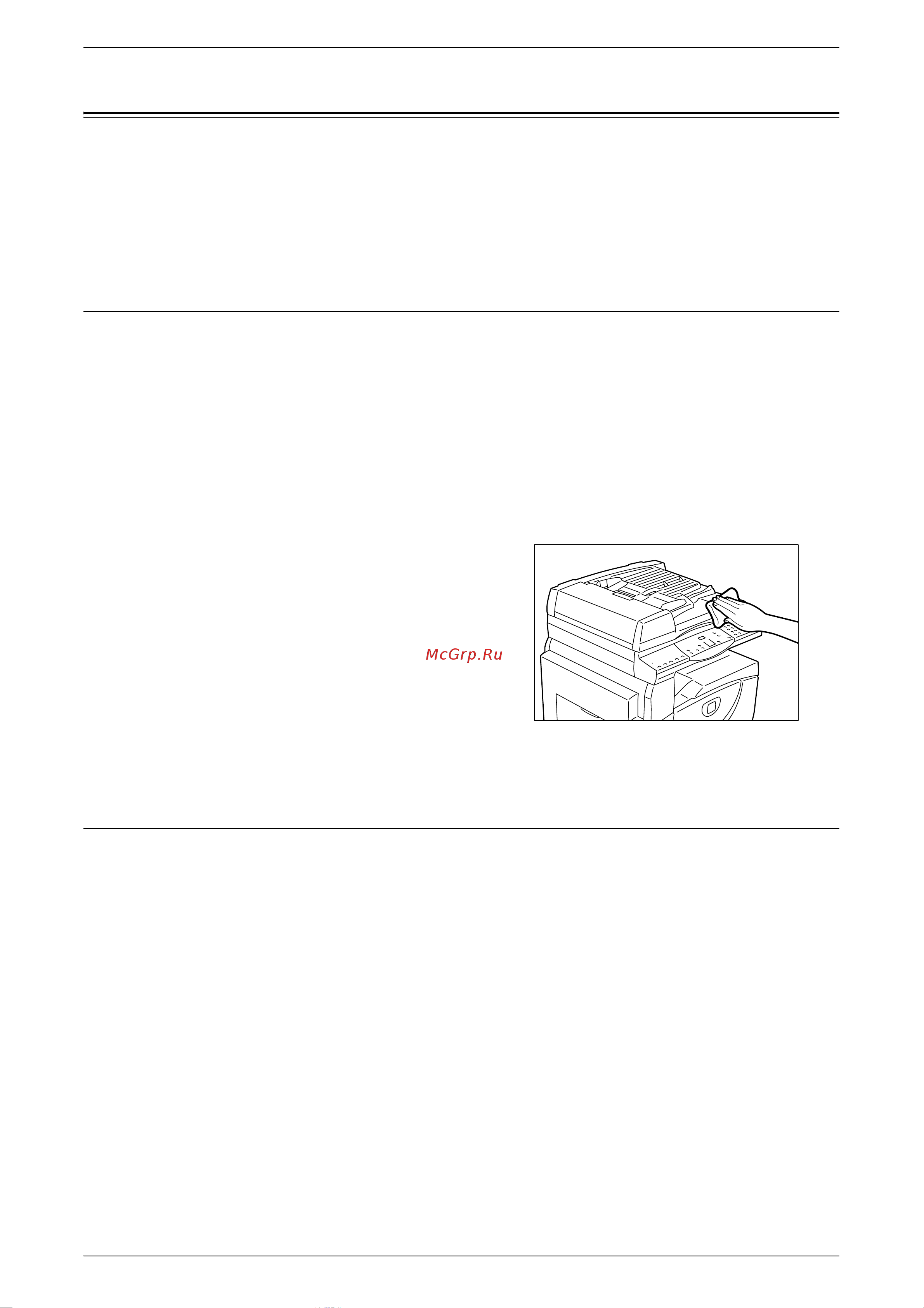

Чистка аппарата
Руководство пользователя Xerox WorkCentre 5016/5020 124
Чистка аппарата
Отдельные инструкции по чистке предусмотрены для таких компонентов
аппарата, как наружные поверхности, крышка стекла экспонирования, стекло
экспонирования, пленка, стекло сканирования через автоподатчик, ролик
податчика оригиналов и проволока коротрона.
В этом разделе приведено описание чистки каждого компонента аппарата.
Чистка наружных поверхностей
Далее приведено описание чистки наружных поверхностей аппарата.
Важно • Перед чисткой любого компонента аппарата обязательно выключайте его
ивынимайте вилку сетевого шнура из розетки. Чистка аппарата под напряжением
может привести к поражению электрическим током.
• Не используйте для чистки аппарата летучие жидкости, такие как бензин и
разбавитель краски, и не применяйте средства для отпугивания насекомых – это
может привести к обесцвечиванию,
деформированию и растрескиванию наружных
поверхностей аппарата.
• Чистка аппарата с использованием большого количества воды может привести
сбоям в его работе или к повреждению копируемых документов.
1. Протрите наружные поверхности
мягкой тканью, смоченной водой.
Важно • Не используйте никаких
чистящих средств, кроме
воды и нейтрального
моющего средства.
Примечание • Если грязь не стирается,
аккуратно протрите место
загрязнения мягкой тканью,
смоченной небольшим
количеством нейтрального моющего средства.
2. Вытрите поверхности насухо мягкой тканью.
Чистка стекла экспонирования и его крышки
Если загрязнено стекло экспонирования или его крышка, на копиях могут
появляться полоски и пятна, или аппарата может неверно определять размер
оригиналов.
Далее представлена процедура чистки стекла экспонирования и его крышки.
Важно • Не используйте бензин, разбавители краски и прочие органические растворители.
Это может привести к повреждению окраски или покрытия пластмассовых частей.
• Чистка аппарата с использованием большого количества воды может привести
сбоям в его работе или к повреждению копируемых документов.
