Замена расходных материалов
Руководство пользователя Xerox WorkCentre 5016/5020 123

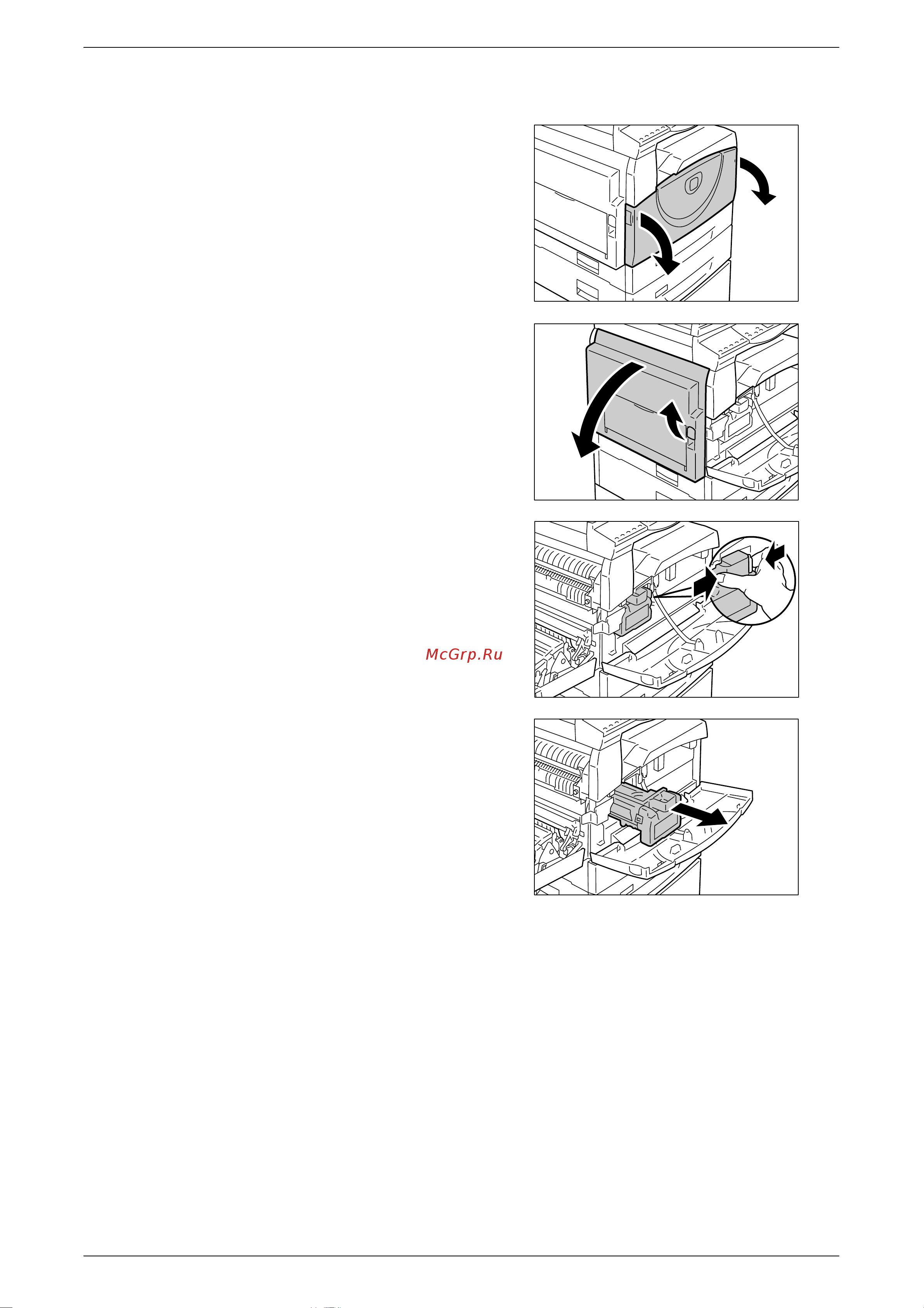

Далее представлена процедура замены принт-картриджа.
1. Убедитесь, что аппарат не занят
обработкой работы, и откройте
переднюю крышку.
2. Откройте левую крышку.
3. Слегка нажмите на оранжевые
выступы, чтобы освободить принт-
картридж.
4. Аккуратно вытащите принт-
картридж.
Важно • Вытаскивая принт-картридж,
не касайтесь барабана
(синий цилиндр).
5. Извлеките из коробки новый принт-
картридж и снимите упаковку.
6. Частично вставьте новый принт-
картридж.
7. Добавьте тонер.
Информация о добавлении тонера приведена в разделе «Добавление тонера в принт-картридж»
(стр. 119).
Важно • При замене принт-картриджа емкость с тонером приобретается отдельно.
8. Нажмите на принт-картридж, чтобы он зафиксировался на месте.
9. Закройте левую и переднюю крышки.
