Xerox WorkCentre 5016V/BG [122/143] Замена принт картриджа
![Xerox WorkCentre 5016V/BG [122/143] Замена принт картриджа](/views2/1081789/page122/bg7a.png)
Замена расходных материалов
Руководство пользователя Xerox WorkCentre 5016/5020 122

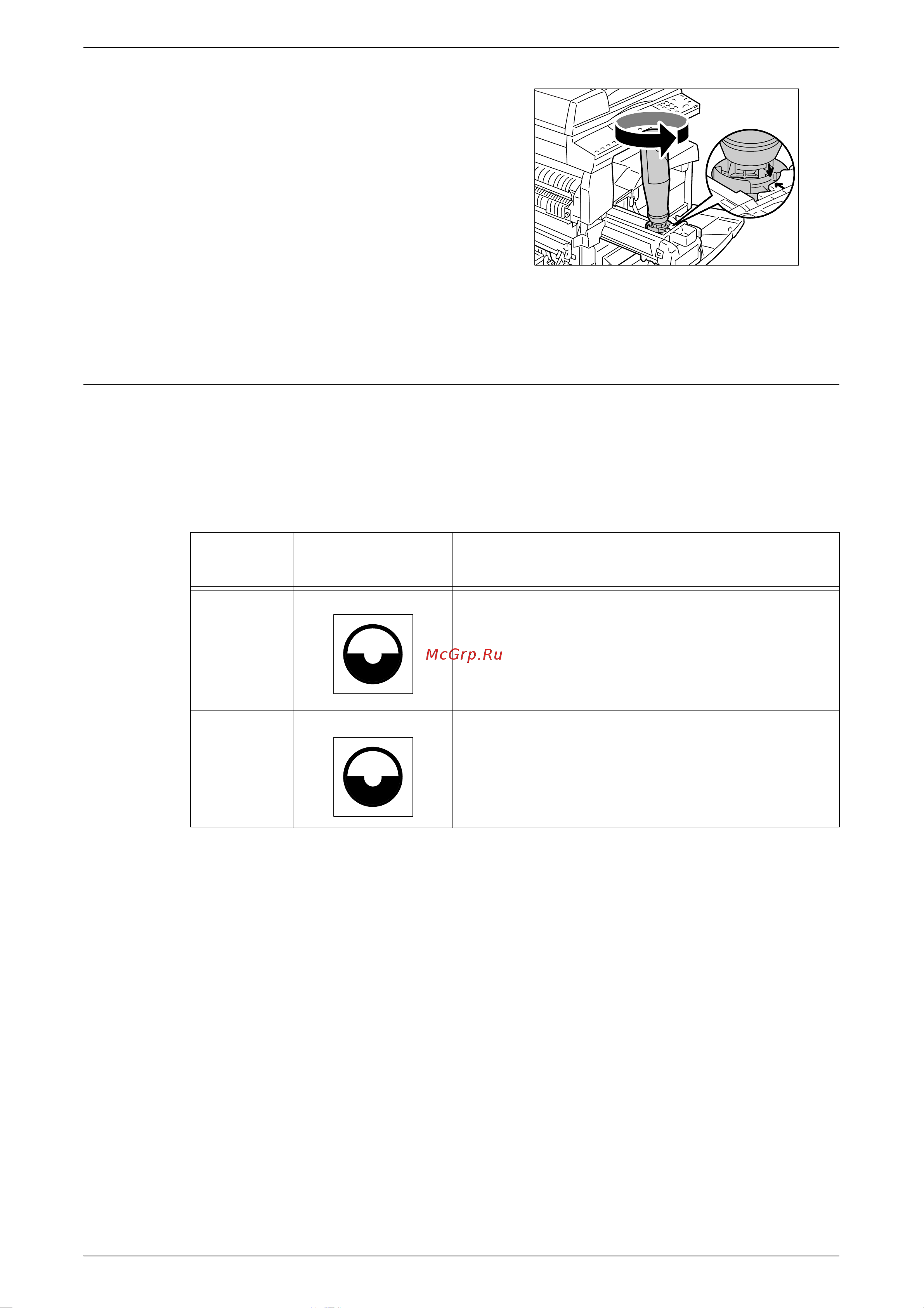

10. Поверните емкость с тонером против
часовой стрелки до совмещения
оранжевых стрелок и снимите ее
спринт-картриджа.
Примечание • Утилизируйте пустую емкость
из-под тонера в соответствии
с инструкциями на упаковке.
11. Нажмите на принт-картридж, чтобы
он зафиксировался на месте.
12. Закройте левую и переднюю крышки.
Замена принт-картриджа
В комплект аппарата входит один принт-картридж. Прежде чем закончится срок
службы принт-картриджа, аппарат уведомит об этом — будет светиться или
мигать индикатор принт-картриджа на схеме аппарата (мнемосхеме). Закажите
новый принт-картридж и установите его в аппарат в соответствии с
инструкциями. Когда закончится срок службы принт-картриджа, аппарат
прекратит работу
.
* На основе следующих условий: (1) 1-стороннее копирование (не печать), (2) среднее число
страниц, копируемых за раз: 4 страницы, (3) формат бумаги: A4 LEF, (4) лоток для бумаги:
лоток 1, (5) выходной лоток: выходной лоток. Это значение является приблизительным
и зависит от условий эксплуатации аппарата, например, от частоты его включения-
выключения. Когда заканчивается срок службы принт-картриджа, то снижение качества
изображения может
произойти уже до того, как аппарат завершит работу.
Важно • Использование принт-картриджей, не рекомендованных Xerox, может привести
к ухудшению качества изображения и работы аппарата. Обязательно используйте
принт-картриджи, рекомендованные Xerox.
Примечание • Не допускайте воздействия на принт-картриджи прямого солнечного света и
сильного света ламп освещения. Не касайтесь поверхности барабана и не
царапайте ее. Это может привести к ухудшению качества печати.
• Замену
принт-картриджа производите при выключенном аппарате.
Код
ошибки
Схема аппарата
(мнемосхема)
Описание и метод устранения
- Горит Срок службы принт-картриджа подходит к концу.
Закажите новый принт-картридж для замены.
Примечание • После того, как на схеме аппарата
(мнемосхеме) загорелся индикатор
принт-картриджа, можно скопировать/
напечатать еще примерно 5000 страниц.*
J6 Мигает Срок службы принт-картриджа закончился. Принт-
картридж необходимо заменить.
