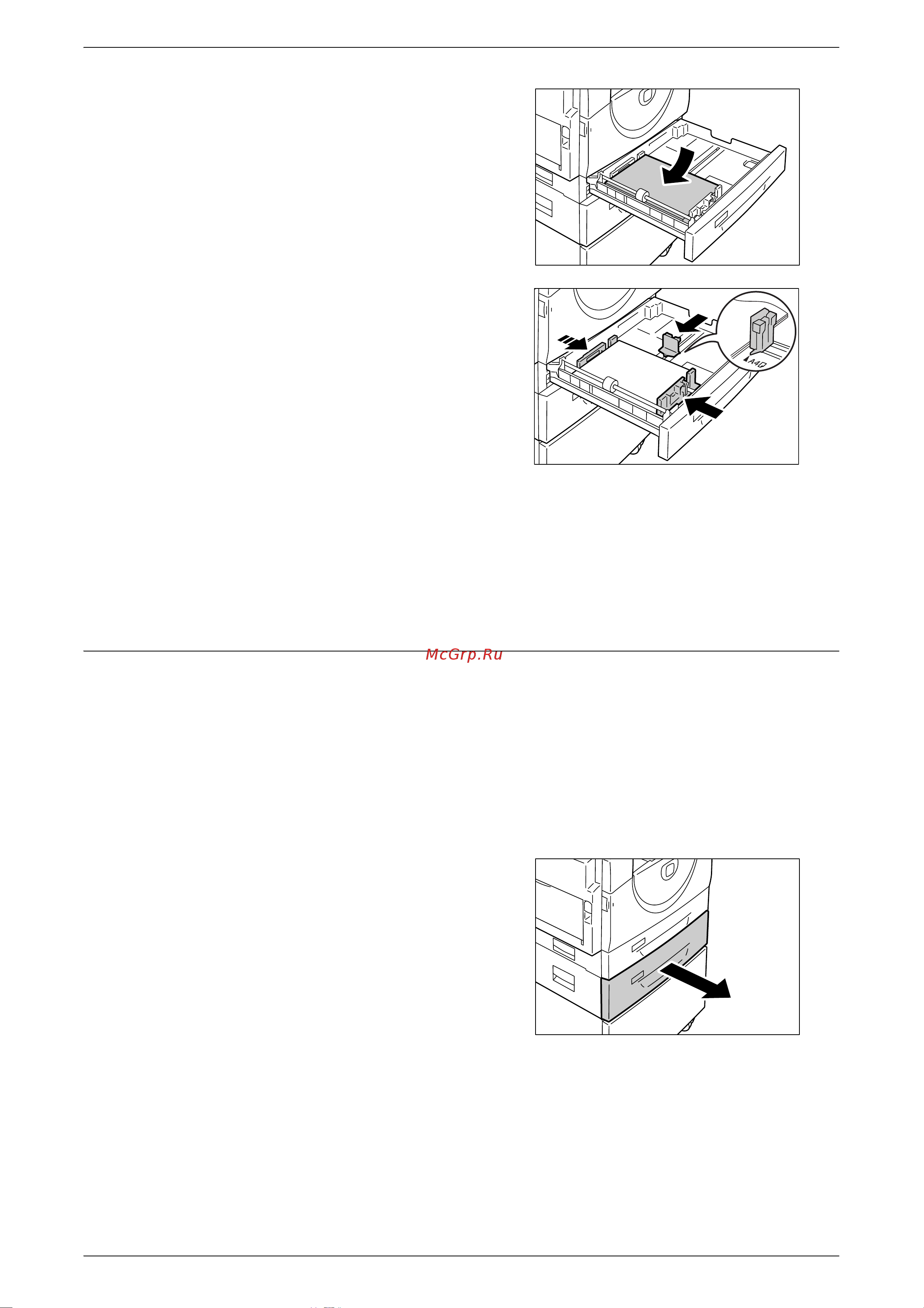

Загрузка бумаги в лотки
Руководство пользователя Xerox WorkCentre 5016/5020 45
3. Аккуратно вложите бумагу в лоток
так, чтобы она плотно прижалась
к левому углу, а сторона для печати
была обращена вверх.
Важно • Не загружайте бумагу выше
линии максимального
заполнения. Это может
привести к застреванию
бумаги и сбоям в работе
аппарата.
4. Отрегулируйте три направляющие,
чтобы они слегка касались кромок
бумаги, и совместите стрелку на
правой направляющей с отметкой
нужного формата бумаги на
наклейке.
Важно • Если не отрегулировать
направляющие бумаги
должным образом, может
происходить застревание
бумаги.
Примечание • Если в лоток загружается тонкая пачка бумага, при плотном прижимании
правой направляющей к кромке бумаги может происходить перекос пачки.
Это не приводит к застреванию бумаги, пока стрелка на направляющей
совмещается с отметкой нужного формата бумаги на наклейке.
5. Аккуратно задвиньте лоток 1 на место.
Загрузка бумаги в лоток 2
Если во время работы копирования или печати заканчивается бумага в лотке 2,
на схеме аппарата (мнемосхеме) начинает мигать индикатор лотка 2 и на
дисплее появляется код ошибки. После загрузки достаточного количества бумаги
в лоток 2 копирование или печать автоматически возобновляется.
Далее представлена процедура загрузки бумаги в лоток 2.
Важно • Лоток для бумаги 2 – это дополнительная принадлежность, используемая как лоток 2.
• Перед загрузкой бумаги в лоток распушите ее края. Эта предотвратит слипание
листов бумаги и уменьшит вероятность их застревания.
1. Выдвиньте лоток 2.
Важно • Не выдвигайте используемый
лоток, когда аппарат
обрабатывает работу.
