Процедура сканирования (с помощью программы «Диспетчер кнопки сканирования»)
Руководство пользователя Xerox WorkCentre 5016/5020 93
Примечание • Чтобы получить подробные сведения по каждому элементу, нажмите кнопку
[Справка] в окне драйвера сканера.
3. Для сохранения выбранных настроек
в программе «Диспетчер кнопки
сканирования» нажмите [ОК].

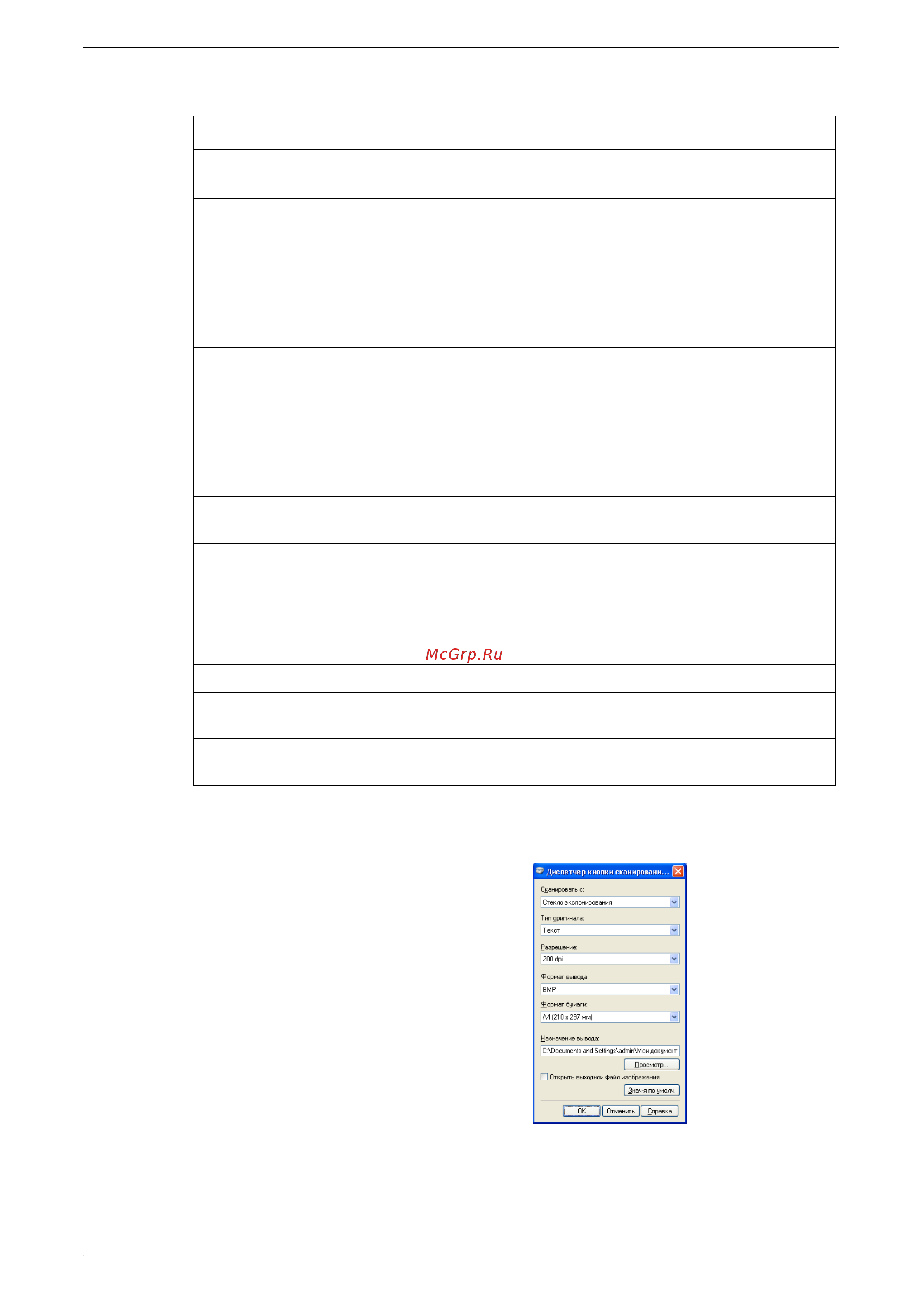

Диалоговое окно
[Диспетчер кнопки сканирования
для WorkCentre 5016/5020]
закроется.
Элемент Значение/Описание
[Сканировать с] Выбор стекла экспонирования или податчика оригиналов.
[Стекло экспонирования], [Податчик оригиналов]
[Тип оригинала] Выбор типа оригинала.
[Текст] – для документов, содержащих только текст.
[Фото] – для документов, содержащих только фотоизображения.
[Текст и фото] – для документов, содержащих текст и
фотоизображения.
[Разрешение] Выбор разрешения.
[100 dpi], [150 dpi], [200 dpi], [300 dpi], [400 dpi], [600 dpi]
[Формат вывода] Выбор формата вывода
для файла отсканированного изображения.
[BMP] (.bmp), [TIFF] (.tiff), [PDF] (.pdf)
[Формат бумаги] Задание области сканирования путем выбора одного из следующих
стандартных форматов документа.
[A3 (297 x 420 мм)], [A4 (210 x 297 мм)], [A5 (148 x 210 мм)],
[B4 (257 x 364 мм)], [B5 (182 x 257 мм)], [Letter (8,5 x 11")],
[Executive (7,25 x 10,5")], [Legal (8,5 x 14")], [Tabloid (11 x 17")]
[Назначение
вывода]
Задание пути к папке назначения (до 256 символов).
Папку назначения можно также выбрать, нажав кнопку [Просмотр].
Поле [Открыть
выходной файл
изображения]
Выбор открывания
файла отсканированного изображения на
экране компьютера.
Флажок установлен – автоматическое открывание
отсканированного изображения после сканирования.
Флажок установлен – сохранение после сканирования файла
отсканированного изображения в заданной папке назначения.
Кнопка [ОК] Запуск сканирования загруженного документа.
Кнопка
[Отменить]
Отмена всех выбранных значений и закрывание диалогового окна
[Диспетчер кнопки сканирования для WorkCentre 5016/5020].
Кнопка
[Справка]
Вывод
справочной системы программы «Диспетчер кнопки
сканирования».
