Процедура сканирования (с помощью драйвера TWAIN)
Руководство пользователя Xerox WorkCentre 5016/5020 89

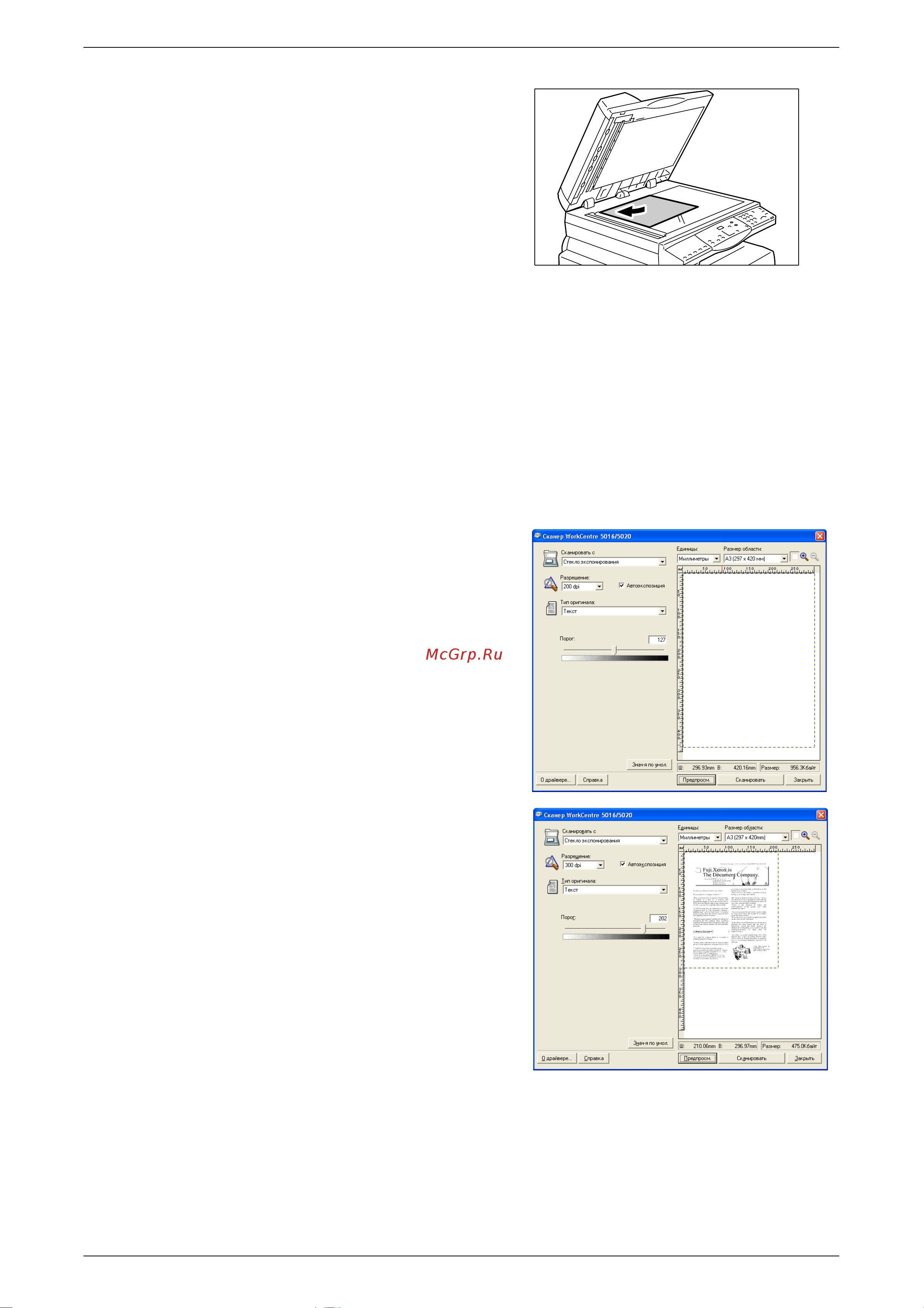

2) Положите оригинал на стекло
экспонирования лицевой
стороной вниз, совместив его
сверхним левым углом стекла.
Примечание • Если размер загруженного
оригинала меньше любого
стандартного размера, его
края могут отбрасывать
тень, а на отсканированном
изображении может
появиться контур.
3) Закройте крышку стекла экспонирования.
2. Откройте на компьютере приложение, совместимое с TWAIN.
3. В меню совместимого с TWAIN приложения выберите команду для вывода
драйвера сканера 5016/5020.
Примечание • Подробнее об импорте в приложение изображений с помощью драйвера
TWAIN см. руководство для данного приложения.
• Если вместо драйвера TWAIN появляется драйвер WIA (Windows Image
Acquisition), закройте окно драйвера WIA и выберите драйвер TWAIN
надлежащим образом.
Откроется окно драйвера TWAIN.
4. Для предварительного просмотра
изображения нажмите кнопку
[Предпросм.].
В окне предварительного просмотра
появится изображение.
