Компоненты аппарата
Руководство пользователя Xerox WorkCentre 5016/5020 20

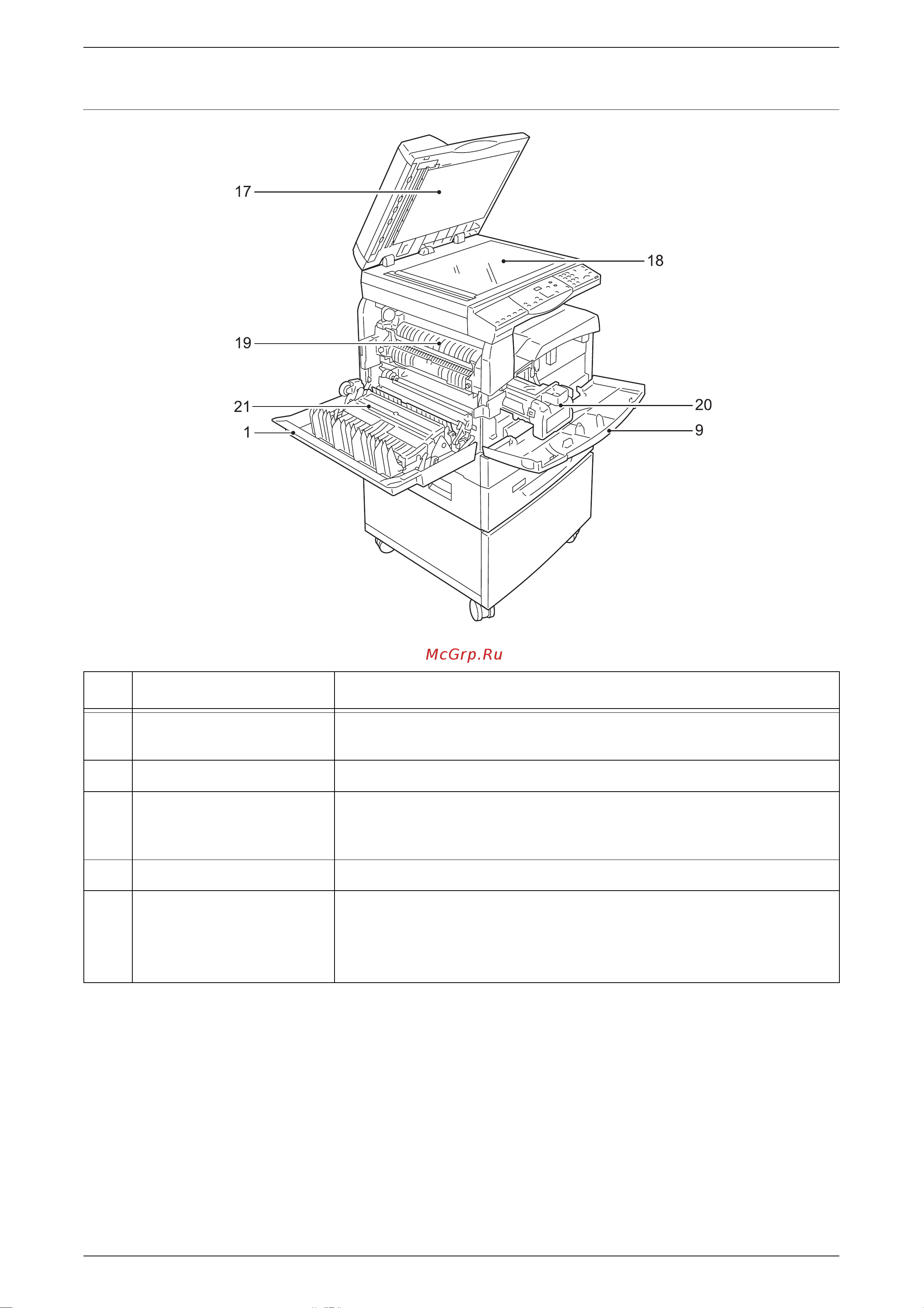

Вид внутри
№ Компонент Функция
17 Крышка стекла
экспонирования
Закройте эту крышку при сканировании документа со стекла
экспонирования.
18 Стекло экспонирования Положите сюда документ лицевой стороной вниз.
19 Блок фьюзера Обеспечивает закрепление тонера на бумаге под действием
высокой температуры и давления. Не прикасайтесь к этому блоку.
Он сильно нагревается.
20 Принт-картридж Содержит тонер и фотопроводник для переноса тонера.
21 Дуплексный модуль Служит
для копирования и печати на обеих сторонах листов
бумаги.
Примечание • Оснащение дуплексным модулем зависит от модели
аппарата.
