Застревание бумаги
Руководство пользователя Xerox WorkCentre 5016/5020 116

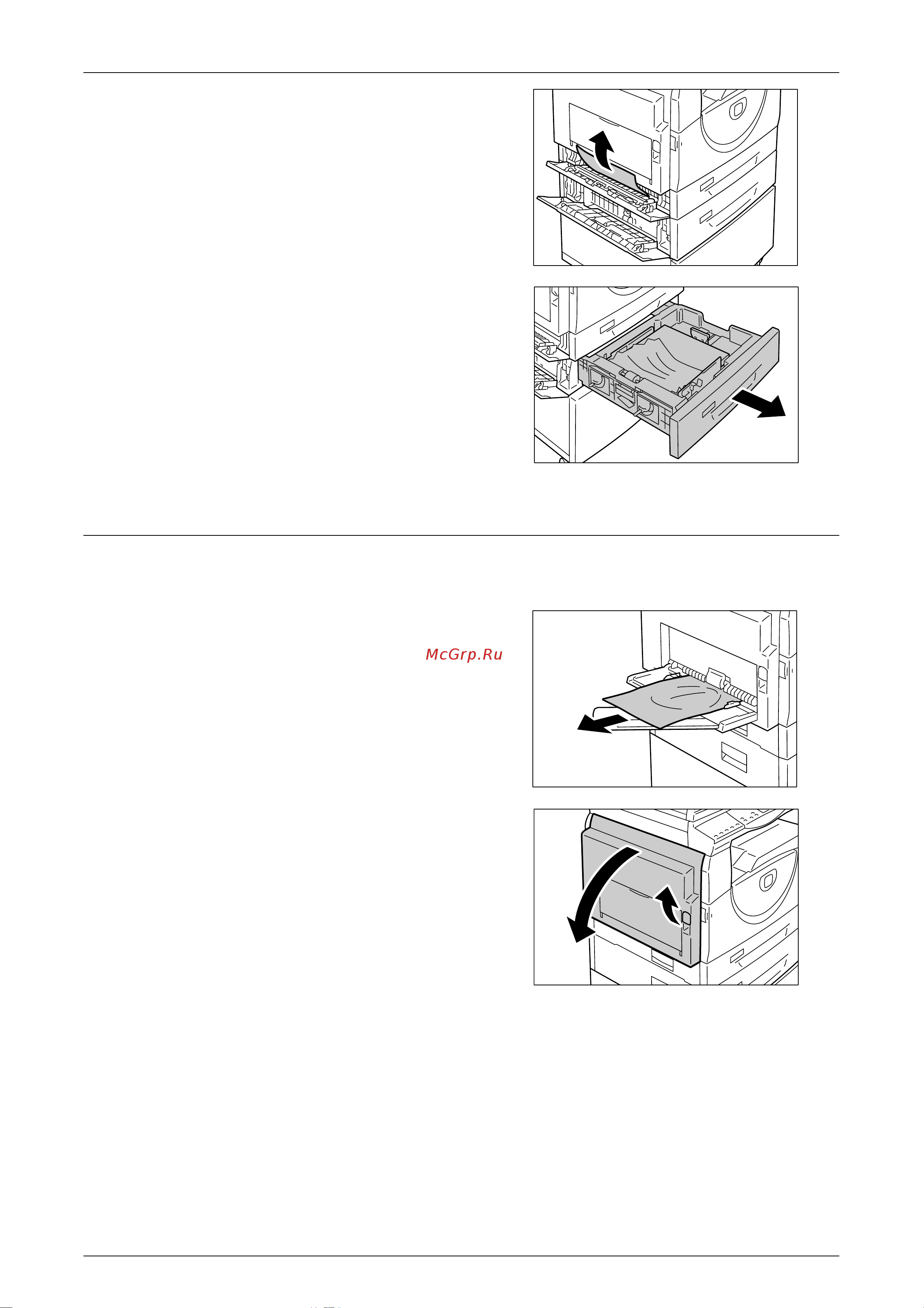

3. Вытащите застрявшую бумагу, если
ее удается достать через крышку 1.
4. Выдвиньте лоток 2 и вытащите
застрявшую бумагу.
Примечание • Не оставляйте в аппарате
обрывков бумаги.
5. Аккуратно задвиньте лоток 2 на
место и закройте крышки 1 и 2.
C3: Застревание бумаги в обходном лотке
Далее представлена процедура удаления бумаги, застрявшей в обходном лотке,
когда на дисплее выводится код ошибки [С3].
1. Проверьте слот подачи обходного
лотка и выньте застрявшую бумагу,
если она есть.
Важно • Уберите из лотка все листы.
Примечание • Не оставляйте в аппарате
обрывков бумаги.
2. Задвиньте выдвижной держатель в
аппарат и закройте обходной лоток.
3. Аккуратно поднимите защелку левой
крышки, откройте крышку и снова ее
закройте.
Примечание • Открывание-закрывание
левой крышки ослабит
прижатие бумаги в аппарате.
Эта снижает вероятность
разрыва застрявшей бумаги
при открывании обходного
лотка во время выполнения
следующего пункта.
4. Откройте выходной лоток и выдвиньте выдвижной держатель.
5. Распушите края вытащенной бумаги и тщательно выровняйте бумагу по
всем углам.
6. Вложите бумагу в лоток вниз стороной, на которую будет выполняться
копирование или печать.
Сведения о загрузке бумаги в обходной лоток см. раздел «Загрузка бумаги в обходной лоток» (стр.46).
