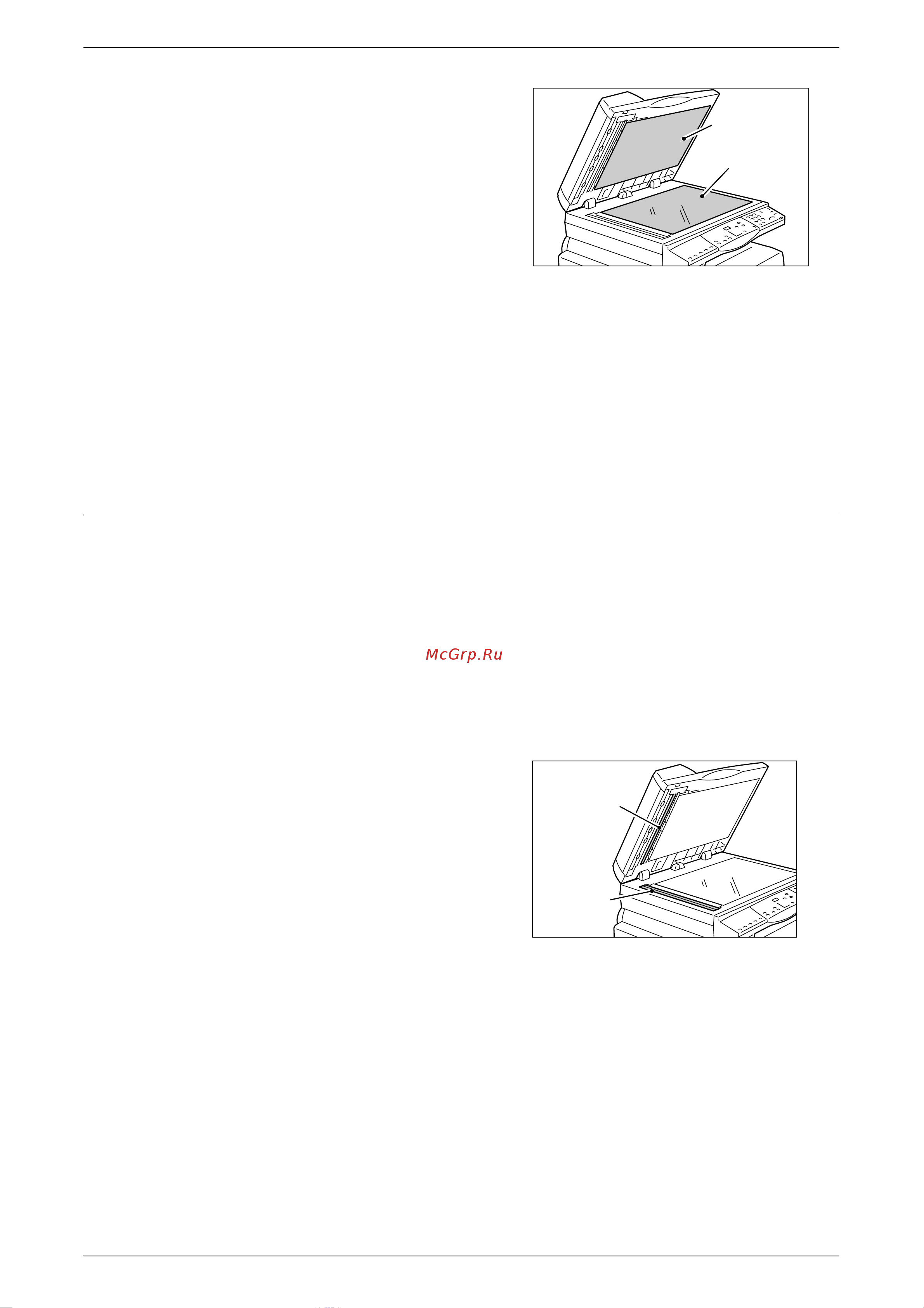

Чистка аппарата
Руководство пользователя Xerox WorkCentre 5016/5020 125
1. Чтобы очистить крышку стекла
экспонирования от грязи, протрите
ее смоченной водой мягкой тканью
ивытрите сухой мягкой тканью.
Важно • Не используйте никаких
чистящих средств, кроме
воды и нейтрального
моющего средства.
Примечание • Если грязь не стирается,
аккуратно протрите место
загрязнения мягкой тканью,
смоченной небольшим количеством нейтрального моющего средства.
2. Чтобы очистить стекло экспонирования, протрите его смоченной водой
мягкой тканью и вытрите сухой тканью.
Важно • Не используйте никаких чистящих средств, кроме воды и нейтрального
моющего средства.
Примечание • Если грязь не стирается, аккуратно протрите место загрязнения мягкой
тканью, смоченной небольшим количеством нейтрального моющего
средства.
Чистка пленки и стекла сканирования через автоподатчик
Если загрязнены пленка и стекло сканирования через автоподатчик, на копиях
могут появляться полоски и пятна и аппарат может неверно определять размер
оригиналов. Чтобы копии всегда были чистыми, пленку и стекло сканирования
через автоподатчик следует чистить примерно раз в месяц.
Далее представлена процедура чистки пленки и стекла сканирования через
автоподатчик.
Важно • Не используйте бензин, разбавители краски и прочие органические растворители.
Это может привести к повреждению окраски или покрытия пластмассовых частей.
• Чистка аппарата с использованием большого количества воды может привести
сбоям в его работе или к повреждению копируемых документов.
1. Чтобы очистить пленку, протрите
ее смоченной водой мягкой тканью
ивытрите сухой тканью.
Важно • Пленка легко повреждается.
При чистке пленки не
прикладывайте чрезмерных
усилий.
• Не используйте никаких
чистящих средств, кроме
воды и нейтрального
моющего средства.
Примечание • Если грязь не стирается, аккуратно протрите место загрязнения мягкой
тканью, смоченной небольшим количеством нейтрального моющего
средства.
2. Чтобы очистить стекло сканирования через автоподатчик, протрите его
смоченной водой мягкой тканью и вытрите сухой тканью.
Важно • Не используйте никаких чистящих средств, кроме воды и нейтрального
моющего средства.
Примечание • Если грязь не стирается, аккуратно протрите место загрязнения мягкой
тканью, смоченной небольшим количеством нейтрального моющего
средства.
Стекло
экспониров
ания
Крышка стекла
экспонирования
Пленка
Стекло
сканирования
через
автоподатчик
