A1: Застревание оригиналов
Руководство пользователя Xerox WorkCentre 5016/5020 117
A1: Застревание оригиналов
Если в податчике застревает оригинал, аппарат останавливается, а на дисплее
появляется код ошибки [А1]. На схеме аппарата (мнемосхеме) начинает мигать
индикатор застревания в податчике оригиналов.
Далее представлена процедура удаления застрявших оригиналов из податчика.
Примечание • В конфигурации некоторых моделей податчик оригиналов не входит
встандартную комплектацию.

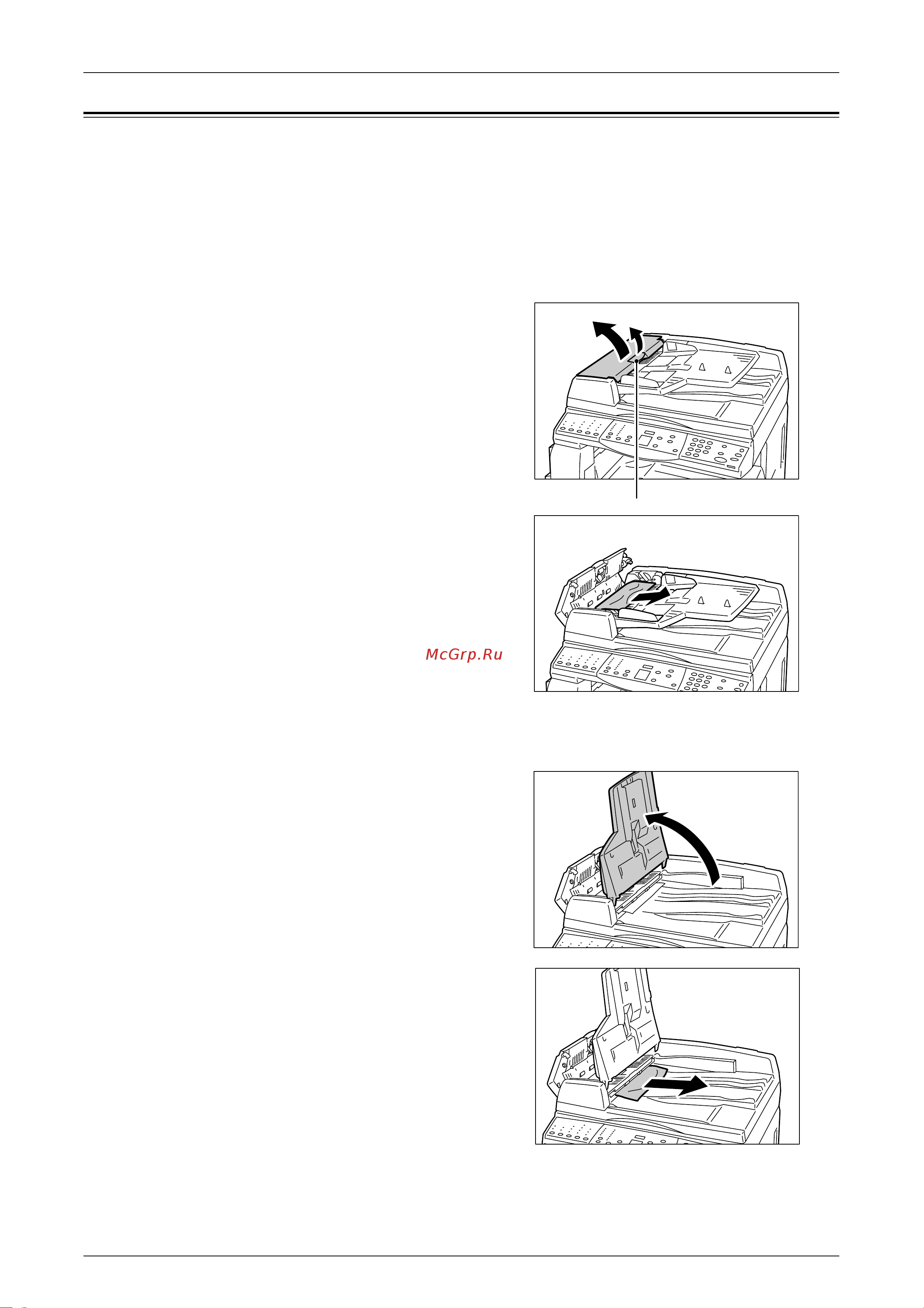

1. Потяните защелку вверх, чтобы
открыть крышку податчика
оригиналов.
2. Уберите застрявший оригинал.
Примечание • Если оригинал плотно застрял
в ролике подачи податчика
оригиналов и не вынимается,
вытащите его из-под лотка
податчика оригиналов, как
показано в пунктах 5-7.
3. Закройте крышку податчика
оригиналов.
4. Если код ошибки не сбросился или
оригинал не вытаскивается,
поднимите лоток податчика
оригиналов.
5. Уберите застрявший оригинал из-под
лотка податчика.
6. Аккуратно верните лоток податчика
оригиналов в исходное положение.
7. Перед загрузкой в податчик
убедитесь, что оригинал не порван,
на сморщен и не смят.
Примечание • Рваные, сморщенные или смятые оригиналы могут застревать.
Такие оригиналы следует копировать со стекла экспонирования.
