Загрузка бумаги в лотки
Руководство пользователя Xerox WorkCentre 5016/5020 46

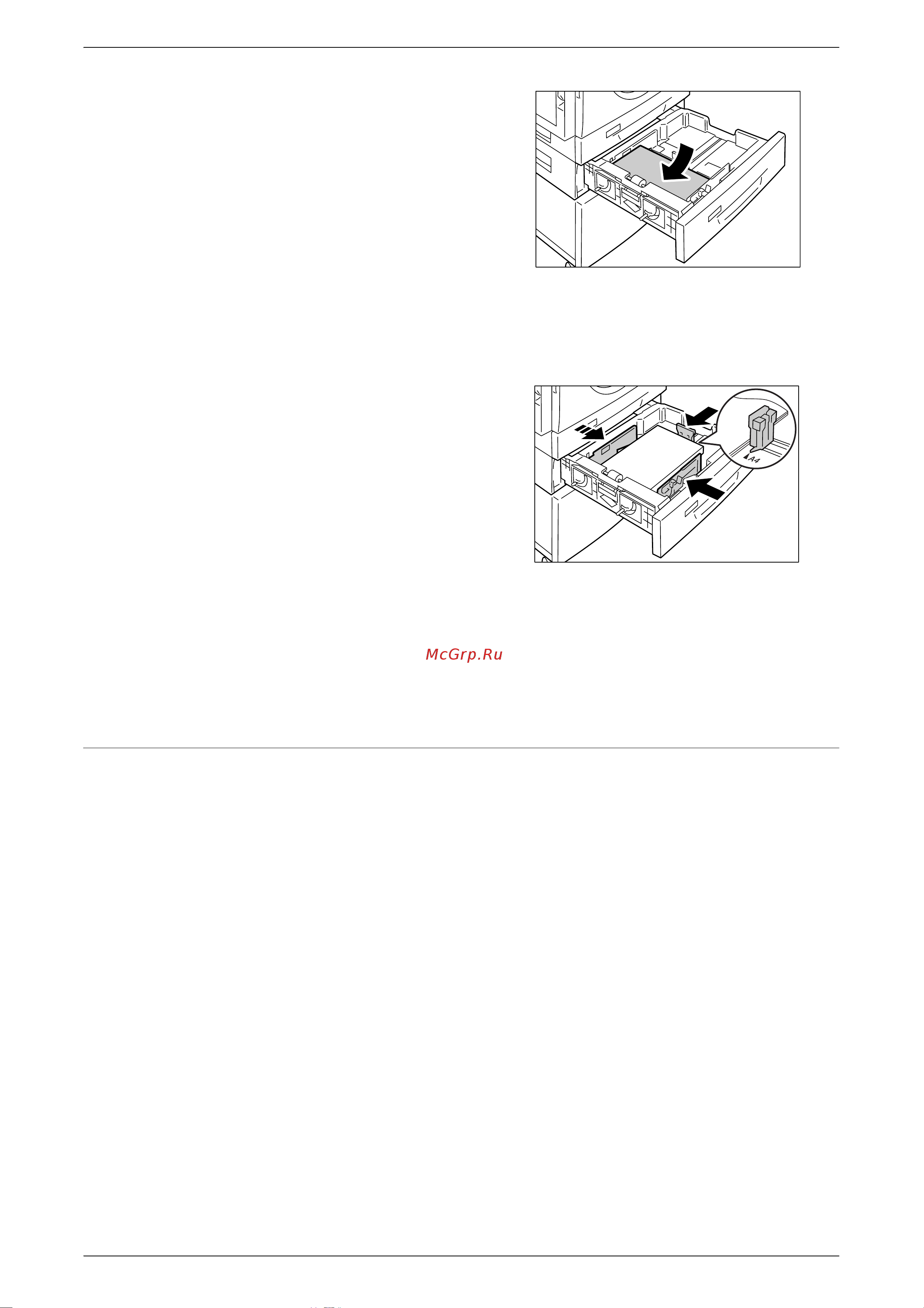

2. Аккуратно загрузите бумагу в лоток
так, чтобы она была плотно прижата
к левому углу, а сторона для печати
была обращена вверх.
Важно • Не загружайте бумагу выше
линии максимального
заполнения. Это может
привести к застреванию
бумаги и сбоям в работе
аппарата.
• Не кладите новую пачку
бумаги на бумагу, оставшуюся
в лотке. Уберите оставшуюся
бумагу из лотка, добавьте ее к новой пачке, тщательно выровняйте края
и загрузите пачку в лоток. Эта уменьшит вероятность застревания
бумаги.
3. Отрегулируйте три направляющие,
чтобы они слегка касались кромок
бумаги, и совместите стрелку на
правой направляющей с отметкой
нужного формата бумаги на
наклейке.
Важно • Если не отрегулировать
направляющие бумаги
должным образом, может
происходить застревание
бумаги.
Примечание • Если в лоток загружается тонкая пачка бумага, при плотном прижимании
правой направляющей к кромке бумаги может происходить перекос пачки.
Это не приводит к застреванию бумаги, пока стрелка на направляющей
совмещается с отметкой нужного формата бумаги на наклейке.
4. Аккуратно задвиньте лоток 2 на место.
Загрузка бумаги в обходной лоток
Обходной лоток предназначен для печати на бумаге, которую нельзя загрузить
в лотки 1 и 2, например, на бумаге нестандартного формата.
Далее представлена процедура загрузки бумаги в обходной лоток.
Важно • Не загружайте новую пачку бумаги, пока бумага в лотке не закончится.
Чтобы загрузить новую пачку, можно также убрать из лотка оставшуюся бумагу.
Примечание • Перед загрузкой бумаги в лоток распушите ее края. Эта предотвратит слипание
листов бумаги и уменьшит вероятность их застревания.
• При использовании для работы печати бумаги нестандартного формата нужно
сначала зарегистрировать данный формат в драйвере принтера.
Сведения о настройке бумаги нестандартного формата в драйвере принтера см.
раздел «Задание нестандартного формата бумаги» (стр. 82).
