Замена расходных материалов
Руководство пользователя Xerox WorkCentre 5016/5020 121

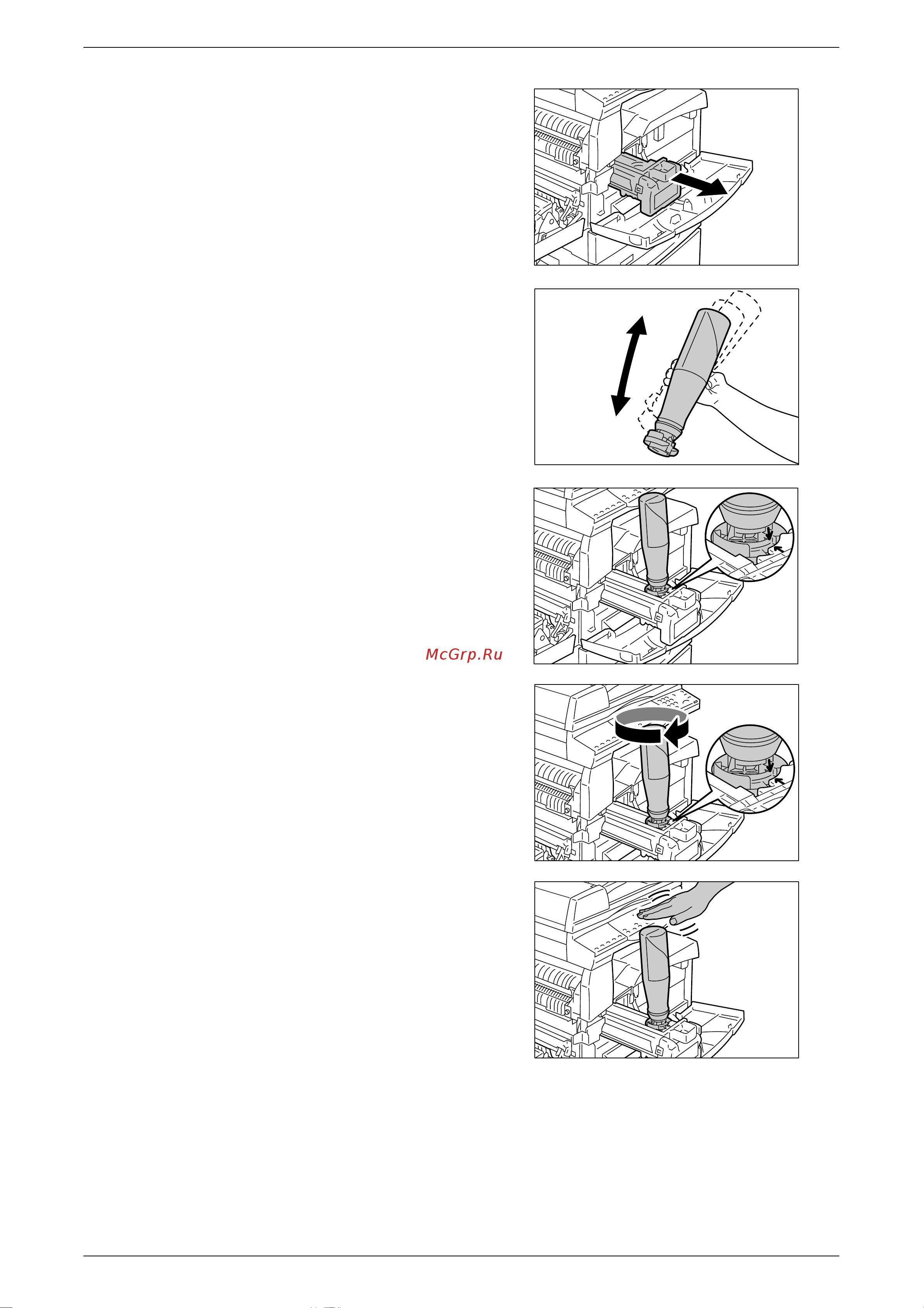

4. Частично вытащите принт-картридж.
Важно • Вытаскивая принт-картридж,
не касайтесь барабана (синий
цилиндр).
5. Извлеките из коробки новую емкость
с тонером.
6. Интенсивно встряхните емкость
с тонером примерно 15 раз.
7. Вставьте емкость с тонером
вотверстие на принт-картридже
исовместите оранжевую стрелку
на емкости со стрелкой на принт-
картридже.
8. Поверните емкость с тонером по
часовой стрелке на один оборот
иснова совместите оранжевые
стрелки.
9. Аккуратно постучите по емкости
с тонером несколько раз, чтобы
тонер высыпался в принт-картридж.
Подождав 20 секунд, постучите по
емкости с тонером несколько раз,
чтобы полностью ее опустошить.
Важно • Не сдавливайте емкость
с тонером.
• Не используйте для заправки
тонер-картриджа более одной
емкости с тонером.
