Замена расходных материалов
Руководство пользователя Xerox WorkCentre 5016/5020 120
1

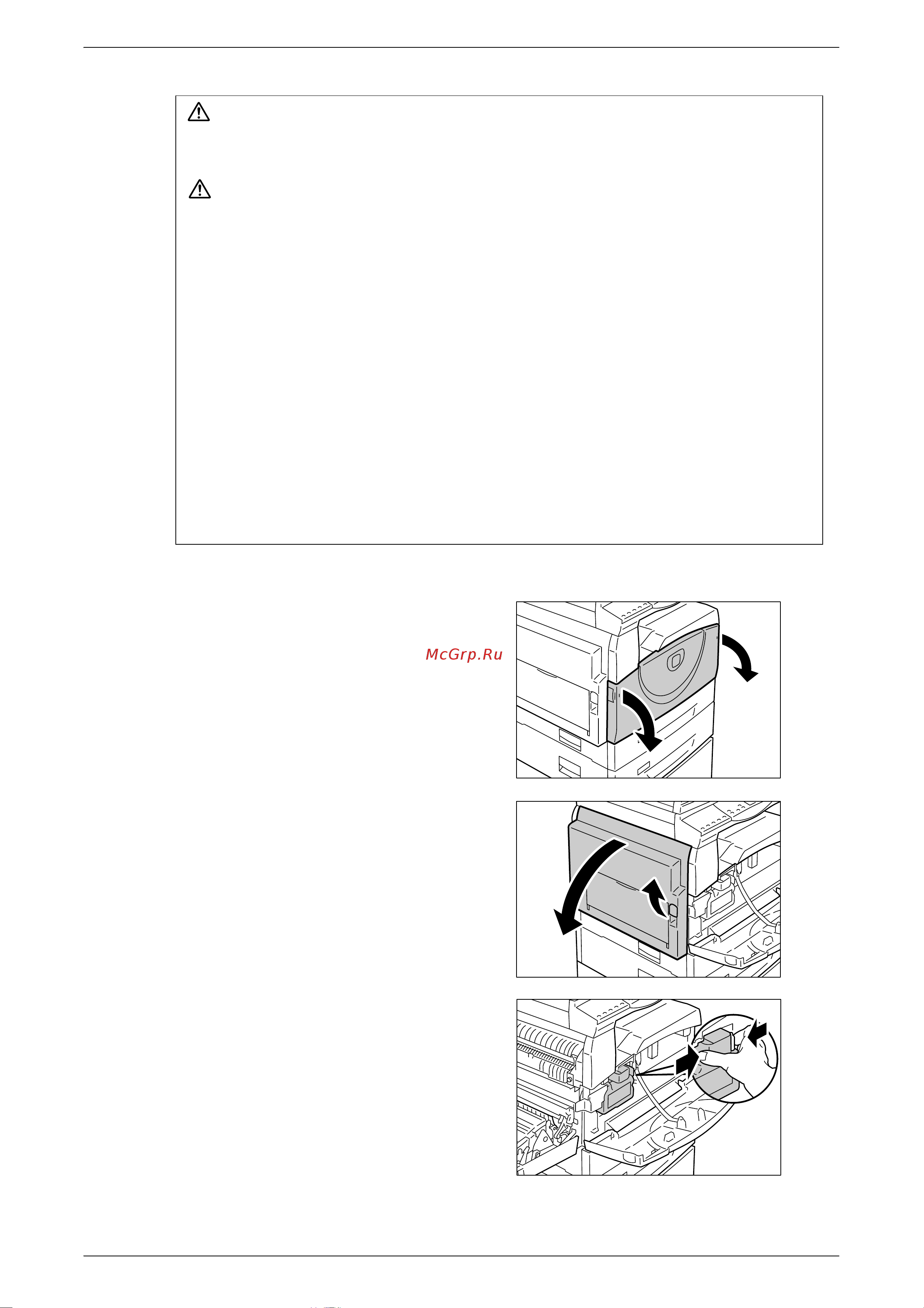

Далее представлена процедура добавления тонера в принт-картридж.
1. Убедитесь, что аппарат не занят
обработкой работы, и откройте
переднюю крышку.
2. Поднимите защелку левой крышки
и откройте левую крышку.
3. Слегка нажмите на оранжевые
выступы, чтобы освободить принт-
картридж.
ПРЕДУПРЕЖДЕНИЕ
• Если просыпался тонер, используйте для его сбора щетку или влажную
ткань. Не используйте пылесос для сбора рассыпанного тонера.
ВНИМАНИЕ
• Храните емкость с тонером в недоступном для детей месте. В случае
проглатывания тонера ребенком, заставьте его выплюнуть, прополощите
рот водой, дайте выпить воды
и немедленно обратитесь к врачу.
• При добавлении тонера в принт-картридж соблюдайте осторожность,
чтобы не рассыпать тонер. Если тонер рассыплется, не вдыхайте его
и не допускайте его попадания на одежду, кожу, в глаза и в рот.
• Если тонер попал на кожу или одежду, смойте его водой с мылом.
• В случае попадания частиц
тонера в глаза промойте их большим
количеством воды в течение 15 минут, пока не исчезнет раздражение.
При необходимости обратитесь к врачу.
• Если вы вдохнули частицы тонера, выйдите на свежий воздух и прополощите
рот водой.
• В случае проглатывания тонера выплюньте его, прополощите рот водой,
выпейте побольше воды и немедленно обратитесь к врачу.
