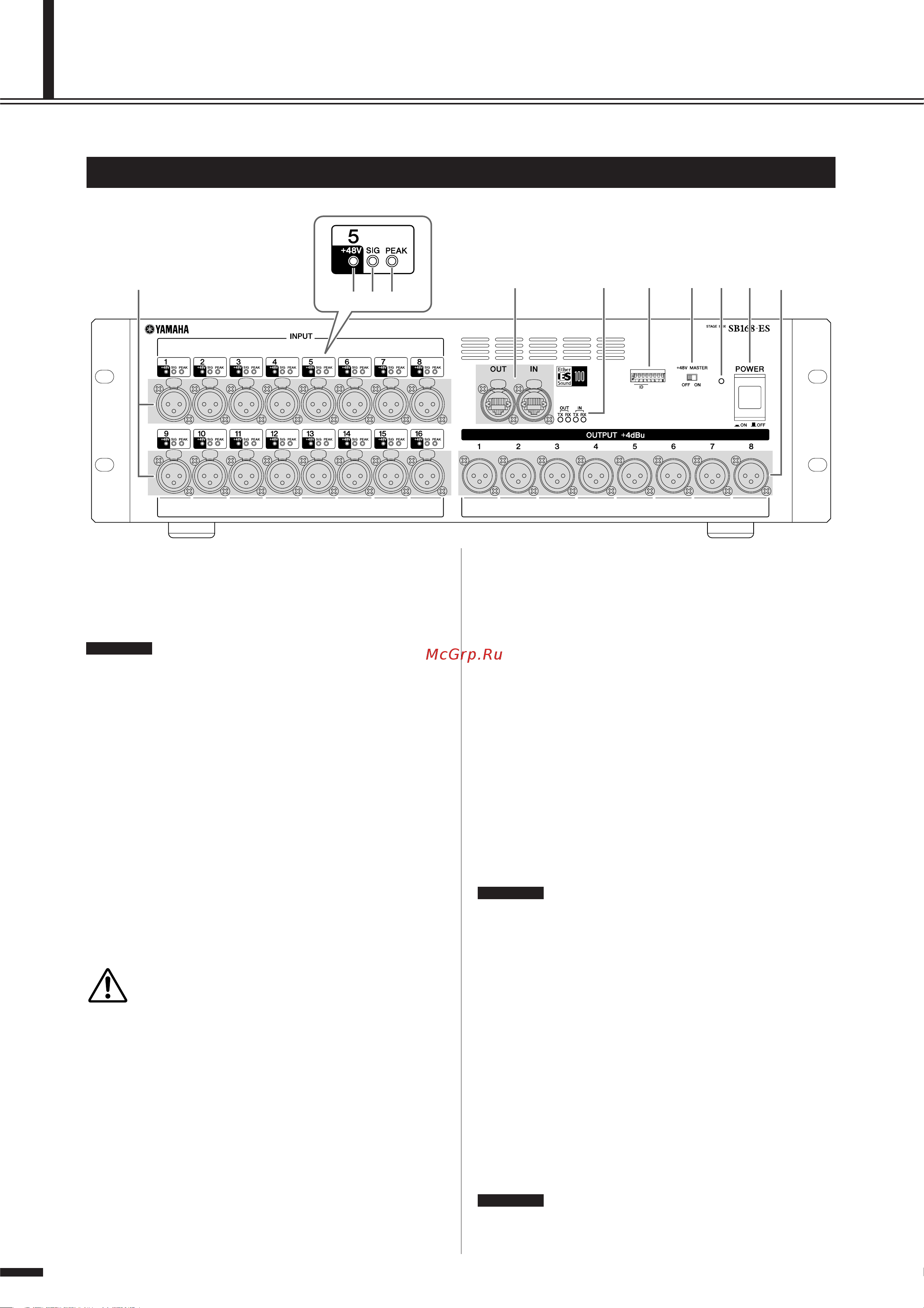

Функции и средства управления Лицевая панель О Разъемы ВВОДА 1 16 О Индикаторы SIG Аналоговые разъемы Х1П 3 31 предназначены для ввода звуковых данных через 16 входных каналов Диапазон входного сигнала составляет от 62 дБу до 10 дБу При необходимости предусмотрена возможность подачи фантомного питания 48 В через входные разъемы Данная группа индикаторов загорается зеленым светом при достижении либо превышении сигналом в соответствующем канале значения 34 dBFS Индикаторы SIG выполняют функцию отображения ошибок при возникновении таковой загораются индикаторы всех каналов ПРИМЕЧАНИЕ При установке коэффициента усиления на внутреннем предварительном усилителе SB168 ES в пределах диапазона от 14 дБ до 13 дБ происходит внутреннее включение или отключение СРП При использовании фантомного питания необходимо учитывать вероятность возникновения шумовых помех в случае разницы между показателями полного сопротивления в нагретом и ненагретом состоянии внешнего устройства подключенного к входному INPUT разъему О Индикаторы пиковых значений PEAK Данная группа индикаторов загорается красным цветом при достижении либо превышении сигналом в соответствующем канале значения 3 dBFS Индикаторы PEAK также выполняют функцию отображения ошибок при возникновении таковой загораются индикаторы всех каналов в т ч во время инициализации 0 Индикаторы подачи фантомного питания 48 В 0 Входные и выходные разъемы для протокола EtherSound Данная группа индикаторов загорается при подключении фантомного питания 48 В для соответствующих каналов ввода Предусмотрена возможность подключения фантомного питания с совместимого цифрового микшерского пульта либо с помощью компьютерного программного обеспечения Следует учитывать однако что при установке общего выключателя 48V MASTER в положение ВЫ КП OFF подача фантомного питания не происходит даже при подключенном питании к отдельным каналам индикаторы питания 48 В при этом продолжают отображаться Кроме того индикаторы 48 В выполняют функцию отображения ошибок при возникновении таковой загораются индикаторы всех каналов IN OUT Предусмотрена возможность подключения коммутационного оборудования SB168 ES к другим устройствам с поддержкой протокола EtherSound через разъемы RJ 45 с помощью кабелей Ethernet стандарта САТ5е и выше Входные N и выходные OUT разъемы предназначены для выполнения шлейфового или кольцевого подключения сети ВНИМАНИ Функцию подачи фантомного питания следует применять исключительно при наличии соответствующей необходимости При использовании фантомного питания к входным разъемам допускается подключение только устройств требующих наличия данного вида питания напр конденсаторных микрофонов Подача фантомного питания к устройствам не предназначенным для его использования может стать причиной неисправности оборудования При активированной подаче фантомного питания не рекомендуется выполнять подключение либо отключение входного устройства Несоблюдение данной рекомендации может стать причиной неисправности подключенного устройства либо всего коммутационного оборудования Для предотвращения повреждений громкоговорителей при подключении либо отключении фантомного питания следите за тем чтобы усилители мощности и или громкоговорители со встроенными усилителями находились в выключенном состоянии Кроме того при подключении либо отключении фантомного питания рекомендуется устанавливать все регуляторы выходных данных на цифровом микшерском пульте в минимальные позиции Непредвиденные пиковые колебания звукового потока вследствие включения или выключения фантомного питания могут повредить оборудование либо стать причиной слуховых расстройству слушателей 110 SB168 ES Руководство пользователя ПРИМЕЧАНИЕ Рекомендуется использовать кабель стандарта Ethernet оснащенный Neutrik etherCON САТ5 совместимыми кабельными вилками RJ 45 Кроме того допускается использование стандартных вилок RJ 45 Для предупреждения воздействия электромагнитных помех используйте экранированную витую пару кабелей Обеспечьте электропроводящее соединение металлических элементов разъемов с экранированной витой парой с помощью электропроводящей ленты или альтернативного приспособления Подробная информация о допустимой длине кабеля указана на сайте http ww ethersound com 0 Индикаторы передачи ТХ и приема RX данных на входных IN и выходных OUT разъемах Данная группа индикаторов предназначена для отображения процесса передачи ТХ либо приема RX данных на входных IN и выходных OUT разъемах EtherSound Кроме того посредством данных индикаторов отображается информация об ошибках предупреждениях и другие сообщения см стр 121 ПРИМЕЧАНИЕ При нажатии кнопки Identify в меню программы AVS ESMonitor загораются все четыре индикатора стр 116 и продолжают отображаться до повторного нажатия кнопки
