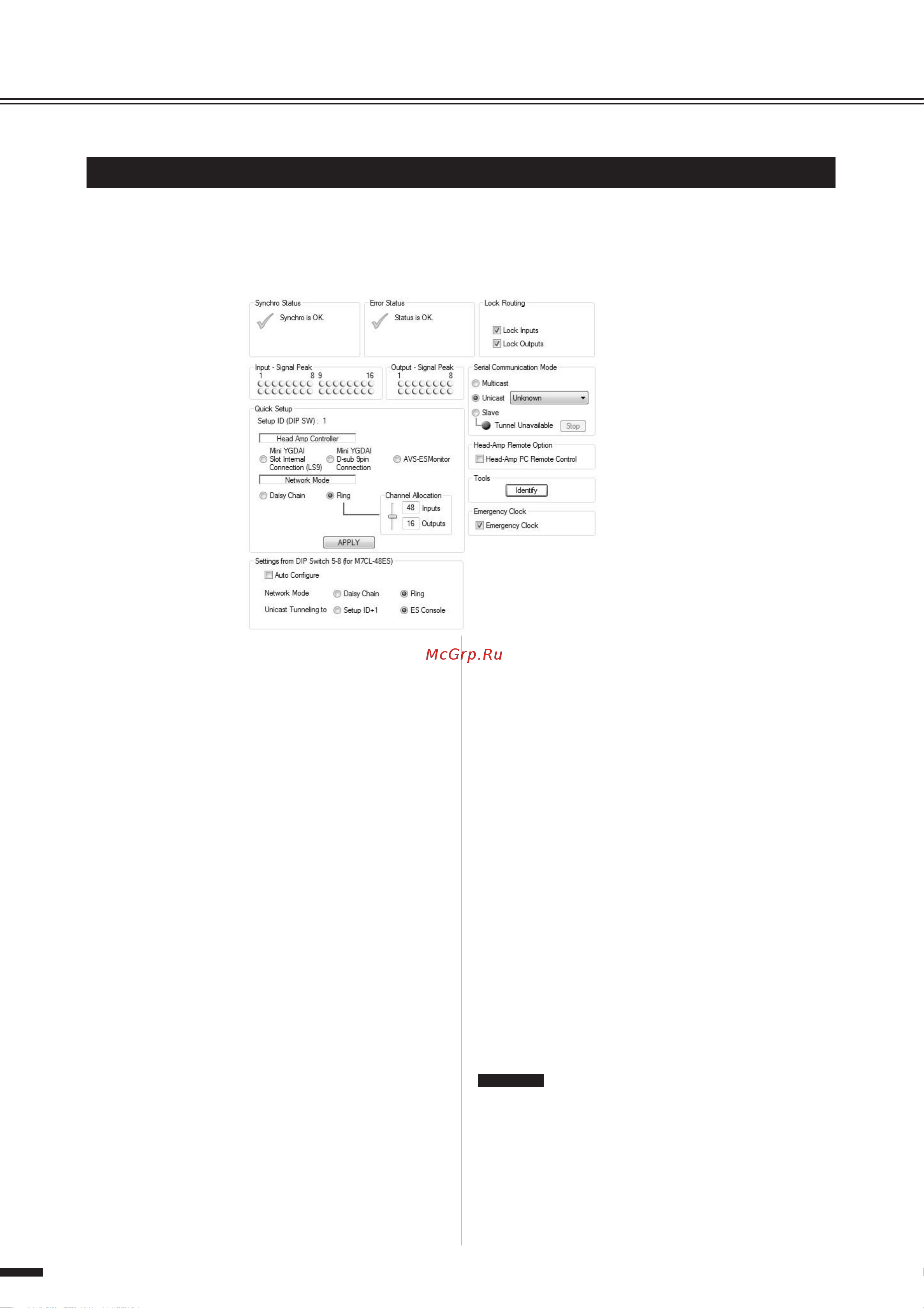

Настройка Индивидуальные настройки параметров страница заданных значений средств управления При выполнении подключения к устройствам не поддерживающим функцию Quick Setup либо при необходимости изменений отдельных параметров протокола EtherSound параметры указанные на странице заданных значений средств управления ПО AVS ESMonitor обеспечивают доступ к настройкам средств управления работой предварительного усилителя в то время как параметры указанные на страницах заданных значений сетевого патча и патча ввода вывода обеспечивают доступ к настройкам входных и выходных каналов Подробная информация о страницах заданных значений сетевого патча и патча ввода вывода указана в инструкции к AVS ESMonitor SynzTC Stares яог Status Synchro io OK Lock Hojiing Stilus ic OK 71 Look Inputs 71 Look Outputs Input Signal Рэзк 1 8 CIUCCIL CCCLLCIC Э 15 OJIW Signal Peak 1 3 CCCllCLL CLCCLCLC Quick Setup Serfl Commjncaiior Mode Multicod Ф Unicast I Unknown Slave Setup IL LIP SWj 1 lum l Unavailable Step Heac Amo Lcrrroler I lead Amo Demote Option VimTGnAI MiniWDA Sa Internal О D eut 9pm AVS ESMcntor QMHRXUUII L39 Ca г icuiur i 3 Head Anp PC Renote Cento ode I Ndwk Mode О Lbs Chan ф Hing LTëmel AlboBlior I 8 bpJs 1G Outputs I и чу I Eneraencs Cbok V Emergency CJnck APPI О Settings tcm JP Switch b b tor M X L MbS LJA rc Confgj c Ndwcrft Modo DOST TA Fine Uncad Turns inç to Sctuo D11 ES Сопэо c Synchro Status индикатор синхронизации Данный индикатор отображает состояние синхронизации текущей сети EtherSound Error Status информация об ошибке Отображает сообщения о выявленных ошибках в работе SB168 ES Индикаторы расположенные на SB168 ES сигнализируют о различных типах ошибок в разных режимах мигания и вспыхивания в то время как здесь отображаются сообщения о конкретных ошибках Lock Routing блокировка маршрутизации Данный параметр позволяет временно блокировать редактирование патчей на странице заданных значений патча ввода вывода предотвращая таким образом возникновение операционных сбоев С помощью параметра Lock Inputs блокируются патчи IN ES в свою очередь Lock Outputs блокирует патчи OUT ES Input Signal Peak Output Signal Peak индикатор сигнала и пиковых значений входа выхода Индикаторы сигнала и пиковых значений для входных и выходных каналов В верхнем ряду расположены индикаторы пиковых значений PEAK горящие красным цветом в нижнем ряду находятся индикаторы сигнала SIGNAL вспыхивающие зеленым Serial Communication Mode режим поочередной передачи данных При управлении работой предварительных усилителей с совместимого цифрового микшерского пульта выберите функцию односторонней передачи Unicast в качестве целевого объекта передачи данных выберите плату MY16ES64 Кроме того необходимо установить режим поочередной передачи данных MY16 ES64 При управлении работой предварительных усилителей посредством ПО AVS ESMonitor выберите опцию Slave Функция групповой передачи данных Multicast предусмотрена для дальнейшего расширения конфигурации и в данный момент недоступна 116 SB168 ES Руководство пользователя Head Amp Remote Option удаленный доступ к настройкам предварительного усилителя При управлении работой предварительных усилителей с помощью ПО AVS ESMonitor страница заданных значений предварительного усилителя обеспечивающая доступ к параметрам управления предварительным усилителем отображается в интерфейсе программы после установки галочки на флаговой кнопке Head Amp PC Remote Control после выбора опции Slave в разделе режима поочередной передачи данных Serial Communication Mode Tools инструменты При нажатии кнопки Identify загораются индикаторы устройства SB168 ES IN OUT TX RX и продолжают отображаться до повторного нажатия кнопки Emergency Clock Аварийный синхронизатор При использовании кольцевой конфигурации сети EtherSound установите этот флажок для предотвращения прерывания воспроизведения звука при разрыве соединения в кольце Если для параметра Emergency Clock установлено значение OFF воспроизведение звука будет прервано При использовании последовательной конфигурации сети если SB168 ES является основным устройством снимите флажок рядом с этим параметром для выбора внутренней синхронизации передачи слов SB168 ES или установите его для использования синхронизации передачи слов с помощью модуля EtherSound Если SB168 ES не является основным устройством функция Emergency Clock не активна ПРИМЕЧАНИЕ Подробная информация о функции Quick Setup указана на стр 113 Settings from DIP Switch 5 8 for M7CL 48ES Эти настройки предназначены для использования при подсоединении к M7CL 48ES с помощью функции Auto Configure При подключенном питании во время сканирования состояния микропереключателей 5 8 отображаются настройки параметров Network Mode и Unicast Tunneling to При необходимости временно изменить настройки EtherSound включая Network Mode и Unicast Tunneling to используя AVS ESMonitor снимите флажок Auto Configure
