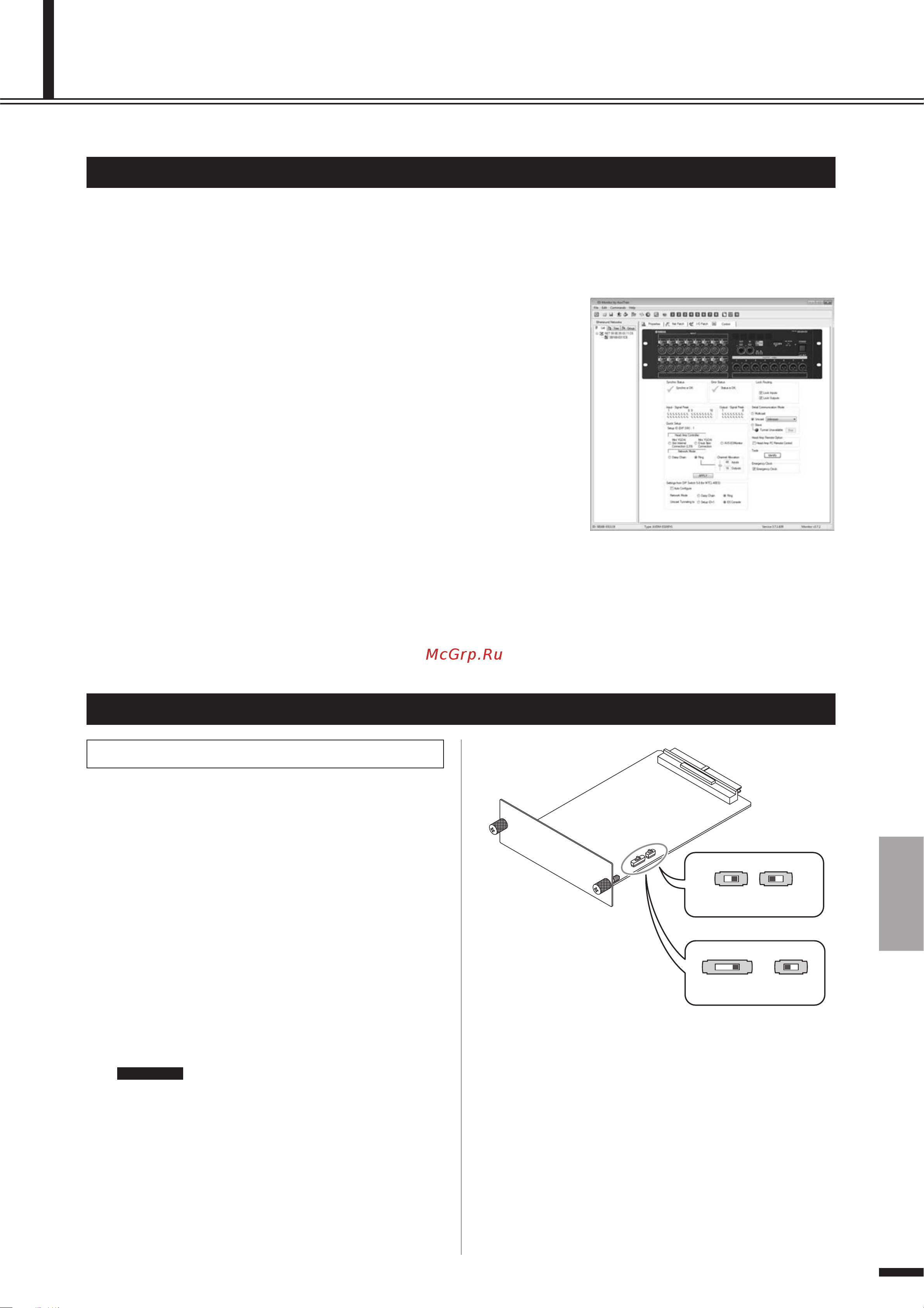

Настройка Программное обеспечение AVS ESMonitor АУБ ЕЗМопКог компьютерное программное обеспечение разработанное компанией АиуНгап и предназначенное для мониторинга и контроля сетей ЕФег8оипб Данная программа также используется для присвоения функций ввода вывода и установки требуемых параметров протокола Е1Ьег8оипб Программное обеспечение А 5 Е8МопКог доступно для бесплатной загрузки по адресу указанному ниже А 8 Е8МопИог 3 4 6 и последующие версии ПО поддерживают работу с 8В168 Е8 httpyAvww auvitran com Функция AVS ESMonitor Quick Setup позволяет быстро и легко выполнять исходную установку SB168 ES Функция Quick Setup предусматривает использование следующих возможностей Установка требуемых параметров протокола EtherSound для коммутационного оборудования SB168 ES и интерфейсной платы MY16ES64 Программа не затрагивает настройки для других устройств кроме EtherSound SB168 ES и MY16 ES64 но возвращает к исходным настройкам патчи других устройств с поддержкой протокола EtherSound Поддержка до четырех устройств SB168 ES подключенных к интерфейсной плате MY16 ES64 Функция Quick Setup недоступна при подключении к сети двух и более плат MY16 ES64 Для подключения нескольких коммутационных устройств SB168ES необходимо дополнительно подключить по одной плате MY16 EX на каждое дополнительно подключенное к сети устройство SB168 ES при подключении первого либо единственного устройства SB168 ES к сети использование платы MY16 EX не требуется Повторное выполнение процедуры Quick Setup предусмотрено только в случае изменения настроек сетевых подключений Однако при изменении количества и порядка подключения устройств SB168 ES либо в случае замены подключенных устройств SB168 ES MY16 ES64 процедуру Quick Setup необходимо выполнить повторно Функция Quick Setup недоступна при использовании плат EtherSound других производителей В этом случае установка всех требуемых исходных параметров происходит вручную см раздел Индивидуальные настройки параметров страница заданных значений средств управления на стр 116 При подключении к устройству M7CL 48ES функция автоматической настройки позволяет применить настройки исправлений программы без применения AVS ESMonitor В этом случае потребуется самая новая версия микропрограммы SB168 ES Исходная установка с использованием функции Quick Setup Подготовка Определите источник для управления параметром предварительного усилителя A MY16 ES64 Внутреннее щелевидное соединение LS9 Данная опция используется для цифровых микшерных пультов LS9 не оснащенных 9 контактным миниатюрным D образным разъемом НА REMOTE В MY16 ES64 Соединение посредством 9 штекерного миниатюрного D образного разъема Данная опция используется для цифровых микшерных пультов M7CL либо цифровой микшерной аппаратуры DME64N или DME24N оснащенной 9 контактным миниатюрным D образным разъемом НА REMOTE С Программное обеспечение AVS ESMonitor ПРИМЕЧАНИЕ На странице 169 содержится информация о цифровых микшерских пультах которые могут использоваться для управления коммутационным оборудованием SB168 ES Отключите питание всех устройств Установите переключатели на печатных платах MY16 ES64 и MY16 EX При выборе опции В в шаге 1 установите переключатель SW1 на МУ16 Е864 в положение 422 Установите переключатель SW2 на МУ16 Е864 в положение 48К При использовании одной или более плат МУ16 ЕХ переключатель SW1 на МУ16 ЕХ выполняет функцию присвоения идентификационного номера Ю Последовательность присвоения идентификаторов Ю должна соответствовать порядку карт расширения подключаемых к плате МУ16 Е864 Установите переключатели SW2 на всех картах МУ16 ЕХ в положение 48К SB168 ES Руководство пользователя 113
