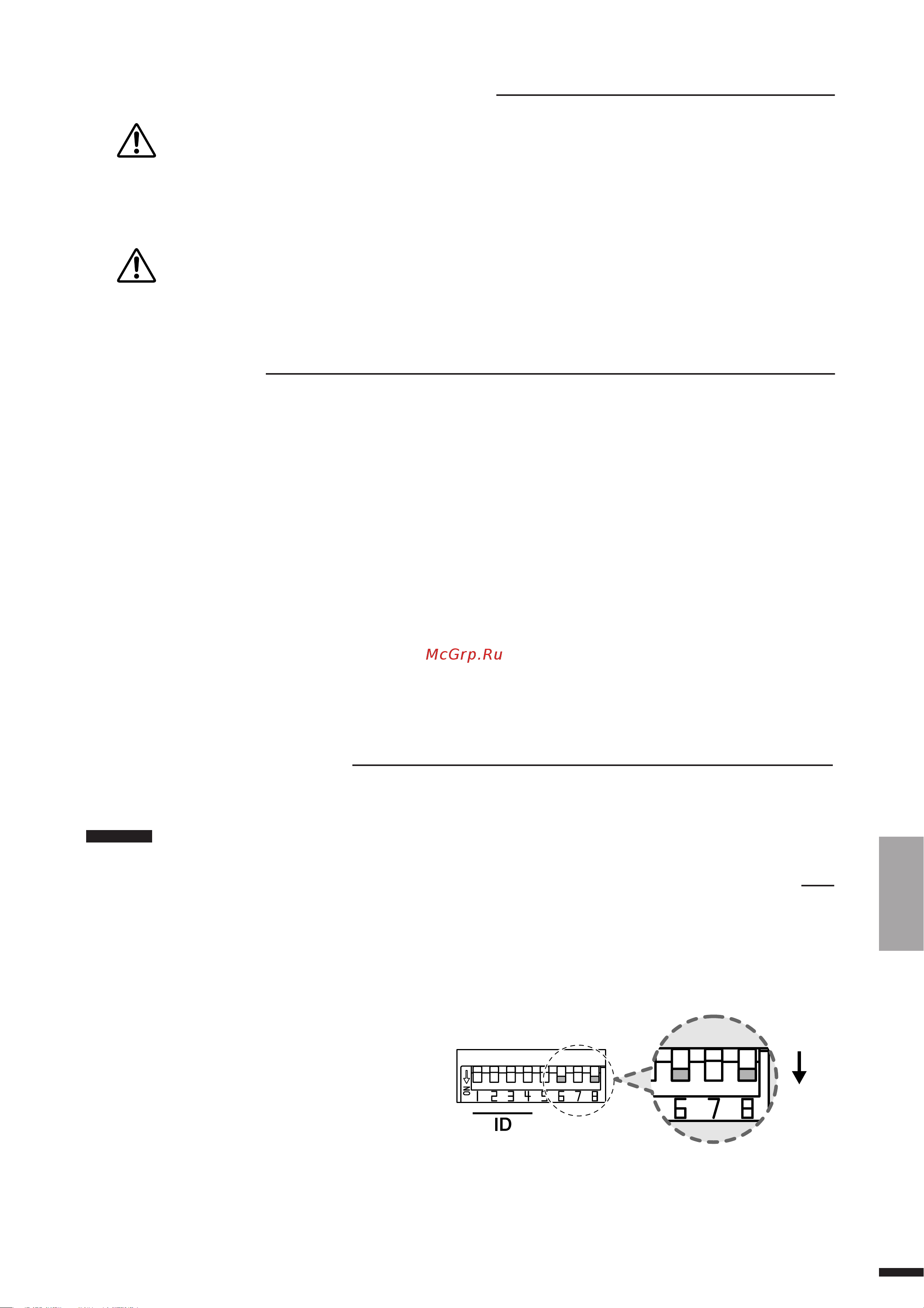

Включение и выключение оборудования ВНИМАНИЕ Для предотвращения шумовых выбросов из громкоговорителей при включении системы соблюдайте следующую последовательность подключения устройств источники звука 8В168 Е8 цифровой микшер усилители мощности Выключайте электропитание устройств в обратном порядке Для включения устройства нажмите POWER 2 Для выключения устройства повторно нажмите POWER В выключенном состоянии устройство потребляет незначительное количество электроэнергии При длительных паузах в эксплуатации оборудования отсоединяйте кабель от электросети ВНИМАНИЕ Многократное включение и выключение устройства в течение короткого промежутка времени может стать причиной его неисправности Повторное включение устройства рекомендуется выполнять через минимум 6 секунд после его отключения Меры предосторожности при установке оборудования в стойке для аудиоаппаратуры Допустимый температурный диапазон для эксплуатации устройства составляет 0 40 градусов Цельсия При совмещенном варианте установки устройства вместе с другими устройствами или оборудованием SB168 ES в стойке стандарта EIA возможны превышения допустимой внутренней температуры которые могут вызвать перебои и неисправности в работе устройства При установке устройства в стойке для аудиоаппаратуры соблюдайте следующие меры предосторожности Если в одной стойке установлены три или более устройств SB168 ES без интервалов между ними следует установить максимальную скорость вентилятора При установке нескольких устройств SB168 ES с низкочастотным режимом работы вентиляторов в одну стойку соблюдайте стандартный минимальный интервал между устройствами составляющий 44 45 мм или 1 75 дюйма Для исключения возможности перегрева рекомендуется не накрывать открытые участки либо использовать панели с достаточным уровнем вентиляции При совместной установке устройства с оборудованием выделяющим значительное количество тепла усилители мощности для предотвращения перегрева рекомендуется увеличить интервал 44 45 мм или 1 75 дюйма между SB168 ES и другим оборудованием в стойке Для исключения возможности перегрева рекомендуется не накрывать открытые участки либо использовать панели с достаточным уровнем вентиляции Для поступления достаточного количества воздуха не закрывайте доступ к задней части стойки и при размещении стойки оставляйте минимальный отступ 10 см от стен и других поверхностей При невозможности обеспечения открытого доступа к задней части установите вентилятор либо любой другой альтернативный источник достаточного притока воздуха При использовании вентилятора в некоторых случаях закрытая задняя часть стойки может усилить эффект охлаждения Подробная информация содержится в справочных руководствах к стойке и вентилятору Установка с заглублением При установке устройства с заглублением передней панели от переднего края стойки можно отрегулировать положение скоб крепления к стойке таким образом чтобы устройство было углублено на 50 мм или 100 мм ПРИМЕЧАНИЕ Для установки скоб используйте уже имеющиеся на стойке винты Возврат устройства к исходным заводским установкам инициализация При использовании данной операции происходит инициализация внутренней резервной памяти и возврат всех параметров внутреннего предварительного усилителя к исходным заводским настройкам Отключите питание устройства Переместите переключатели DIP 6 и 8 на передней панели вниз в положение ВКЛ ON затем повторно подключите устройство к источнику питания Инициализация происходит в течение одной секунды После завершения инициализации загораются все индикаторы PEAK на передней панели В это же время загораются индикаторы OUT TX IN RX и IN ТХ Отключите питание устройства возвратите переключатели DIP 6 и 8 в исходное положение затем повторно подключите устройство SB168 ES Руководство пользователя 107
