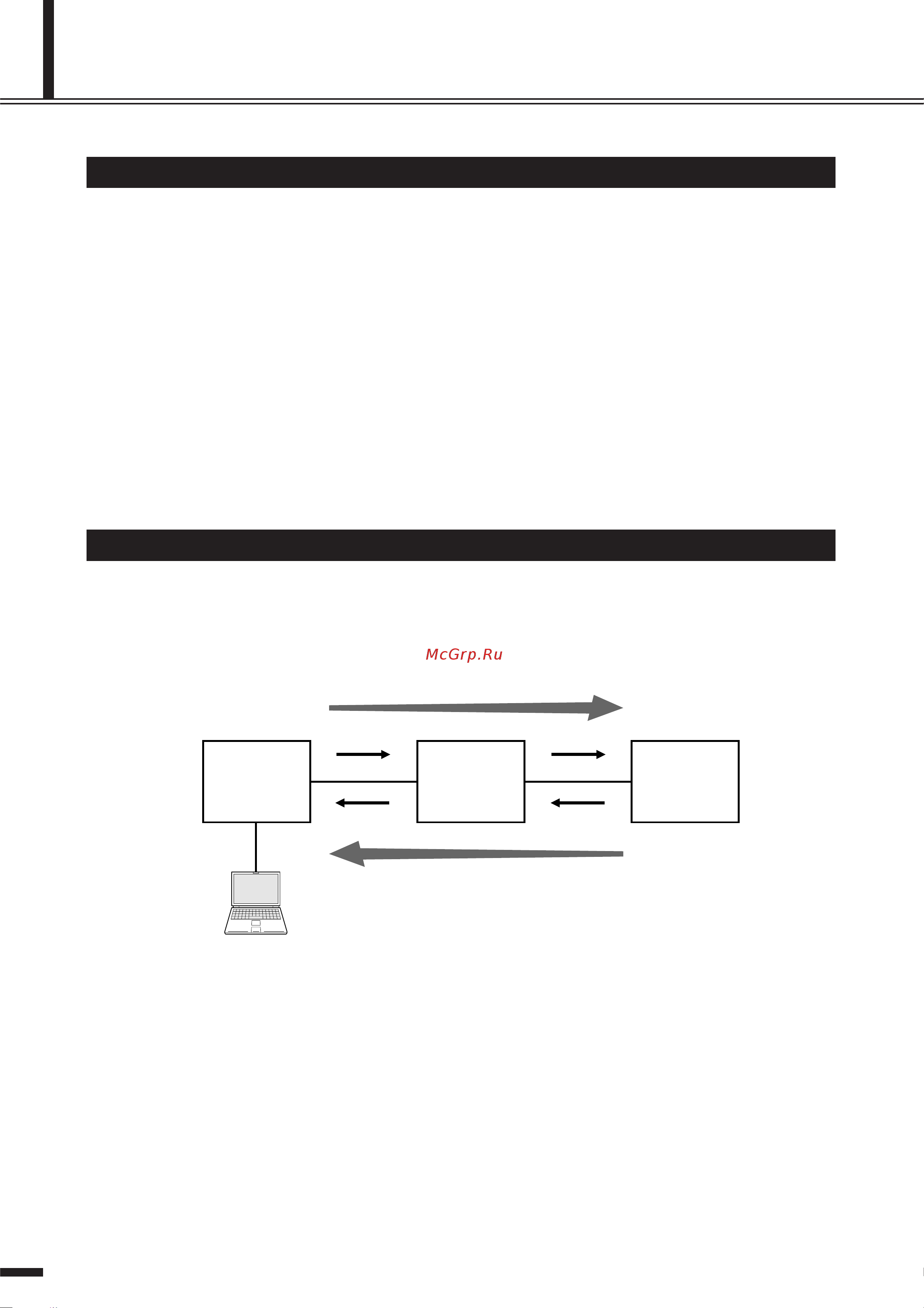

Протокол EtherSound Описание протокола EtherSound Сетевой протокол EtherSound является разработкой французской компании Digigram Протокол EtherSound позволяет осуществлять двунаправленную передачу до 64 каналов 24 разрядного несжатого аудиопотока частотой 48 кГц 64 для восходящего 64 для нисходящего потока данных с помощью одного кабеля Ethernet стандарта САТ5е При частоте опроса 96 кГц возможна передача до 32 каналов 24 разрядного аудиопотока При этом допускается одновременная передача аудиосигналов с сигналами дистанционного управления для предварительных усилителей и других устройств Максимальная дальность передачи сигналов между устройствами составляет 100 м Данный показатель может быть увеличен посредством преобразования сигналов в формат для передачи в оптоволоконной среде Максимальная дальность передачи зависит от качества кабеля Подробная информация содержится на сайте http ww ethersound com Период ожидания доставки при передаче сигналов с частотой 48 кГц составляет 5 отсчетов 104рсек увеличиваясь на 1 4 реек для каждого последующего устройства подключенного к сети в т ч для сетевых коммутаторов Протокол EtherSound идеально подходит для использования в системах с минимальным периодом ожидания доставки данных Программное обеспечение AVS ESMonitor для платформ Windows позволяющее выполнять установку и управление устройствами подключенными к сети EtherSound доступно для бесплатной загрузки на сайте компании AuviTran httpyAvww auvitran com Сети с шлейфовой и кольцевой топологией Шлейфовая топология англ Daisy Chain наиболее часто используется для подключения сетей EtherSound Шлейфовое подключение позволяет осуществлять одновременную независимую двустороннюю передачу 64 каналов звукового потока в восходящем и нисходящем направлении При использовании данного варианта подключения функцию старшего устройства в шлейфе выполняет задатчик синхронизации слов или другими словами первичный старший англ Primary Master Нисходящий поток 64 канала Первичный старший Primary Master Компьютер 108 SB168 ES Руководство пользователя
