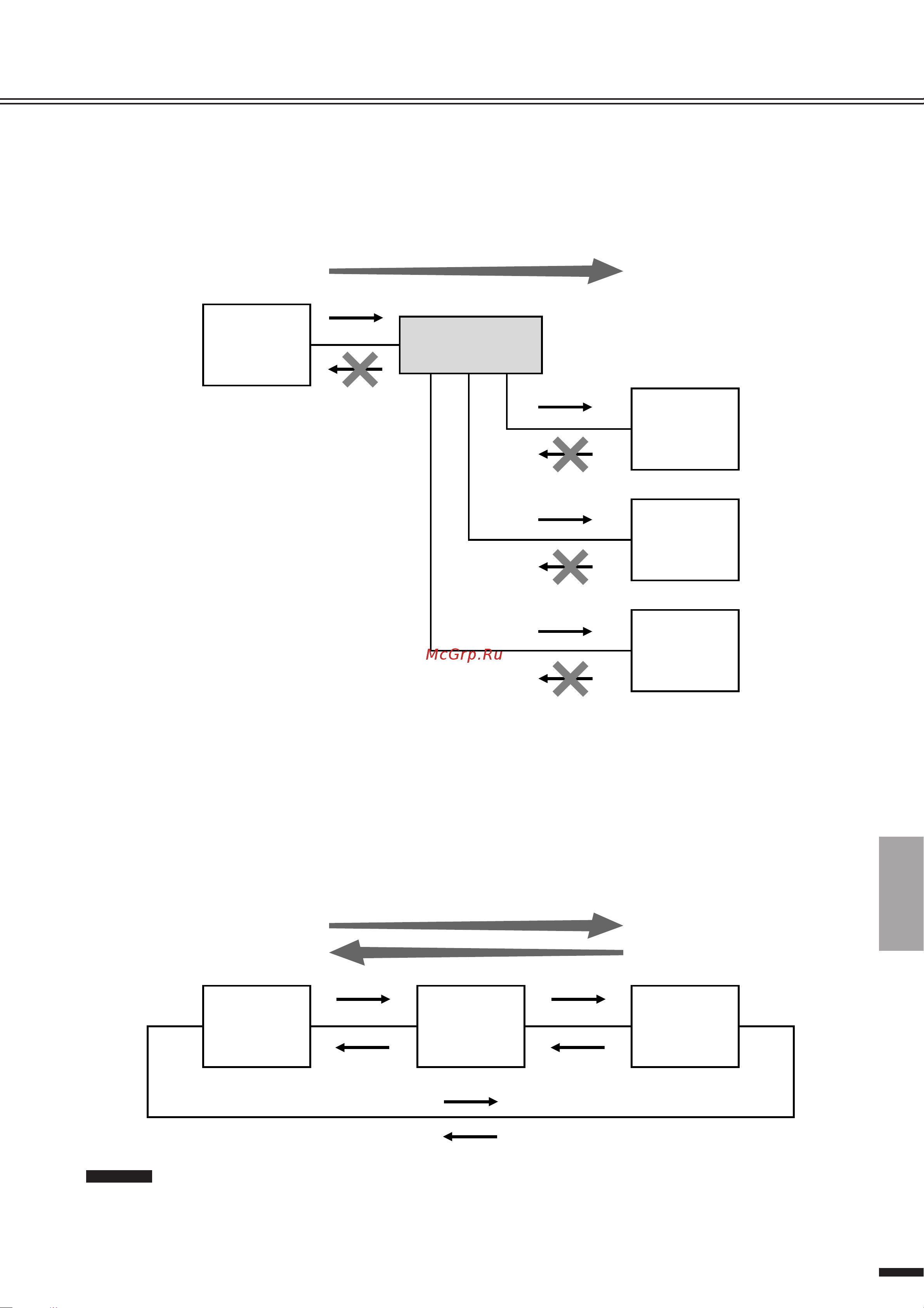

Протокол EtherSound Для передачи сигналов к нескольким устройствам допускается использование сетевых коммутаторов В данном варианте конфигурации недоступна функция отправки сигналов в восходящем направлении от устройств подключенных непосредственно к сетевому коммутатору Только нисходящий поток При сбое подключения в сети со шлейфовой топологией в месте разрыва происходит прерывание потока сигналов Данную неисправность можно устранить соединив концы сетевой гирлянды для образования кольца обеспечивающего дублирование сигнала Отличительной особенностью кольцевой топологии является неуязвимость такого типа сети против сбоев возникающих в ее отдельных участках К недостатку данного типа соединения можно отнести возможность использования кольцевой сети только для 64 звуковых каналов Кроме того необходимо использовать устройства ЕФегБоипф поддерживающие подключение к кольцевым сетям БВ168 ЕБ поддерживает это подключение К данной группе устройств не относятся сетевые коммутаторы и аналогичное оборудование Двунаправленная восходящая и нисходящая передача звукового потока в 64 каналах ПРИМЕЧАНИЕ Подробная информация о протоколе EtherSound содержится на сайте http ww ethersound com а также в руководстве по установке протокола EtherSound доступном на сайте компании Yamaha посвященном звуковому оборудованию адрес страницы продукта SB168ES httpy ww yamahaproaudio com products SB168 ES Руководство пользователя 109
