SB168-ES Owner’s Manual
169
References

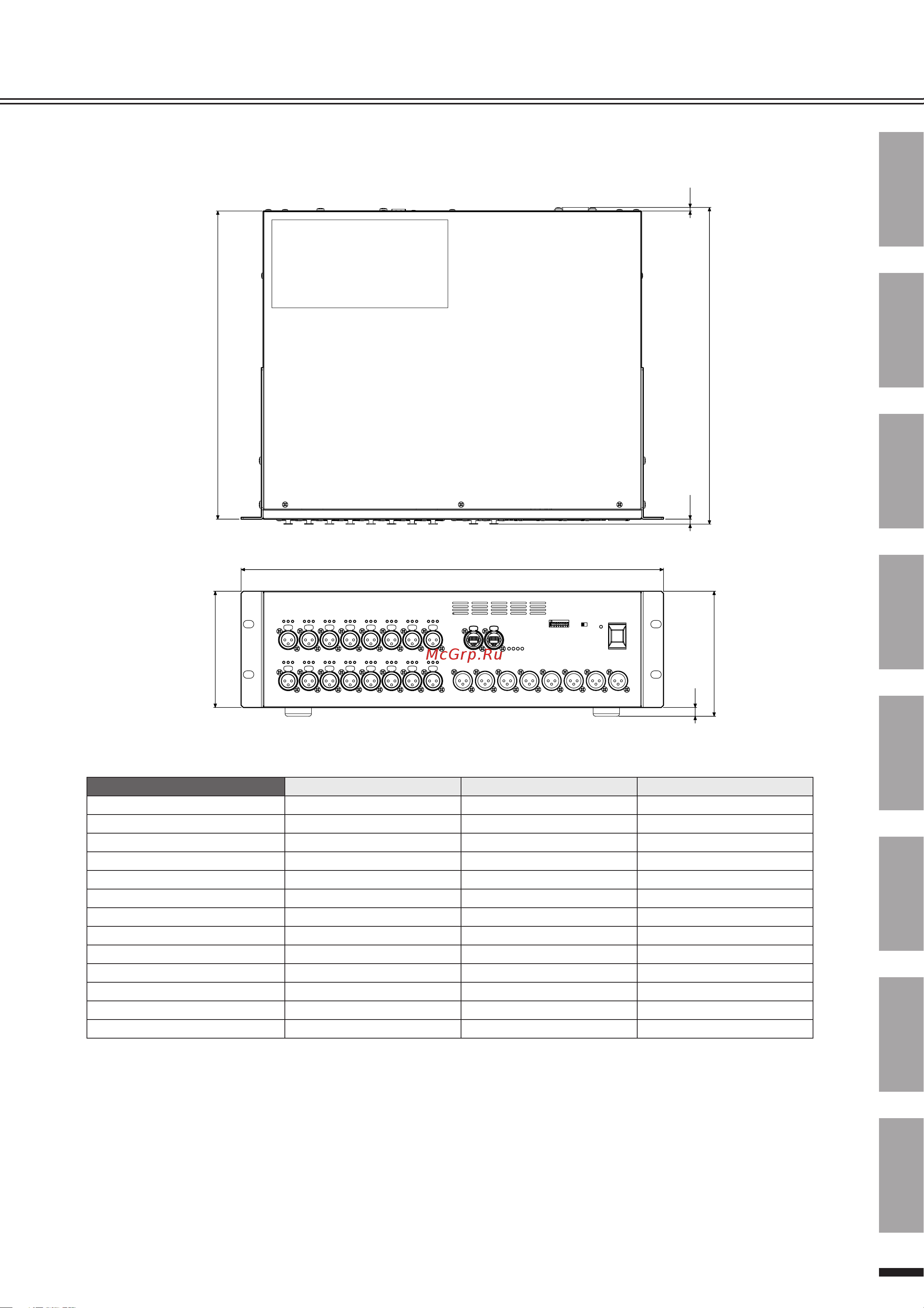

Dimensions
Compatible Host List
* Refer to the Yamaha Pro Audio global website for the most recent information on compatible host controllers.
http://www.yamahaproaudio.com/
Compatible Host Maximum Usable Units Maximum Audio Channels HA Remote Connection
M7CL-48ES 3 48in / 24out EtherSound connector
M7CL-48 3 48in / 24out D-sub 9pin
M7CL-32 3 48in / 24out D-sub 9pin
LS9-32 2 32in / 16out via MY Card Slot
LS9-16 1 16in / 8out via MY Card Slot
DM1000 2 32in / 16out D-sub 9pin
DM2000 4 64in / 32out D-sub 9pin
PM5D/PM5D-RH 4 64in / 32out D-sub 9pin
DME64N 4 64in / 32out D-sub 9pin
DME24N 1 16in / 8out D-sub 9pin
DME8i-ES/8o-ES/4io-ES 4 64in / 32out Not supported
02R96 4 64in / 32out Not supported
01V96 1 16in / 8out Not supported
480
350
132
359.7
5.7
10
142
(4)
